NLM 04432 Variable Sechskantklemmen
Artikelnummer: 10120662
Hersteller: Norelem
Herstellerartikelnummer: 04432-09
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Exzenterschraube vergütet auf 10.9 und brüniert.
Sechskantklemme Einsatzstahl, gehärtet und brüniert.
Bestellbeispiel:
nlm 04432-13
Hinweis:
Mit den variablen Sechskantklemmen werden die Kosten für Spannvorrichtungen minimiert. Ohne eine Bohrung versetzen zu müssen, kann der Spannbereich bis zu 17 mm verändert werden. Dies geschieht durch einfaches Drehen des variablen Sechskants.
Die Klemmen sind mit glatten Kanten für bearbeitete Flächen oder mit gezahnten Kanten für Rohteile lieferbar.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Eigenschaften

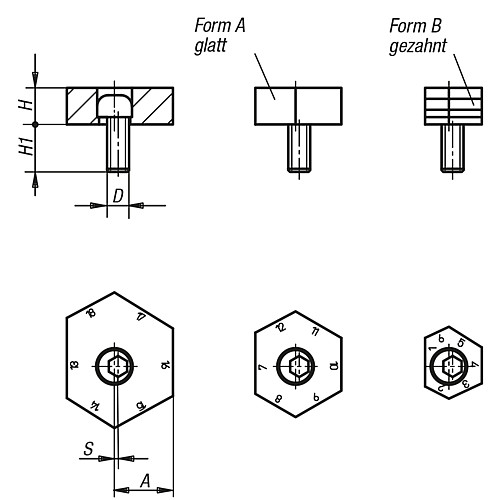

| Form : | A |
| D : | M12 |
| H : | 10 |
| H1 : | 22 |
| Spannkraft kN : | 18 |
| Abstand A bei Kante Nr. : | 1/12, 2/13, 3/14, 4/15, 5/16, 6/17 |
| S (Exzenterweg) : | 1 |
Artikelvarianten
| Variante | Form | D | H | H1 | Spannkraft kN | Abstand A bei Kante Nr. | S (Exzenterweg) | Preis |
|---|---|---|---|---|---|---|---|---|
| A | M12 | 10 | 22 | 18 | 1/12, 2/13, 3/14, 4/15, 5/16, 6/17 | 1 |
69,31 €
|
|
| A | M12 | 10 | 22 | 18 | 7/18, 8/19, 9/20, 10/21, 11/22, 12/23 | 1 |
76,76 €
|
|
| A | M12 | 10 | 22 | 18 | 13/24, 14/25, 15/26, 16/27, 17/28, 18/29 | 1 |
84,63 €
|
|
| B | M12 | 10 | 22 | 18 | 1/12, 2/13, 3/14, 4/15, 5/16, 6/17 | 1 |
75,22 €
|
|
| B | M12 | 10 | 22 | 18 | 7/18, 8/19, 9/20, 10/21, 11/22, 12/23 | 1 |
81,44 €
|
|
| B | M12 | 10 | 22 | 18 | 13/24, 14/25, 15/26, 16/27, 17/28, 18/29 | 1 |
91,15 €
|
