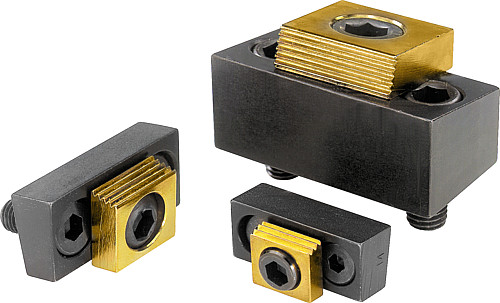

NLM 04521 Kombi Niederzugpratzen
Artikelnummer: 10120981
Hersteller: Norelem
Herstellerartikelnummer: 04521-08
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Stahl.
Ausführung: Körper vergütet und brüniert. Klemmscheibe einsatzgehärtet und vermessingt.
Hinweis:

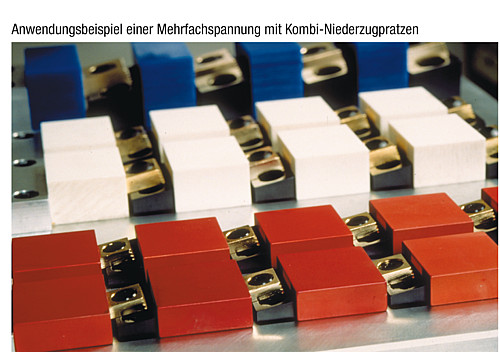

Mit der Kombi-Niederzugpratze können platzsparende und kostengünstige Mehrfachspannungen erstellt werden.
Bei Mehrfachspannungen kann die Rückseite des Körpers als Anschlag genutzt werden.
Montage vorzugsweise in einer Nut mit B +0,05 mm. Die Angriffshöhe der Klemmscheibe kann durch die Tiefe der Nut verändert werden.

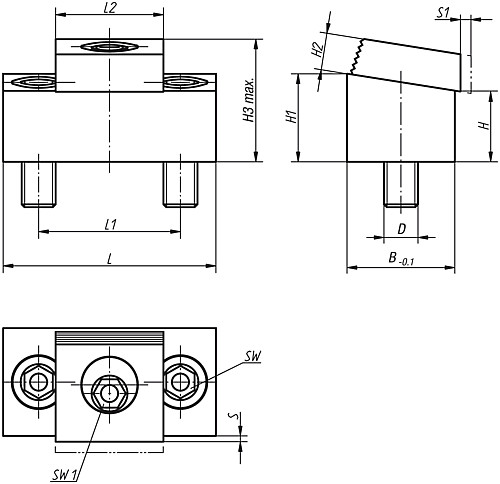

Eigenschaften
| B : | 19 |
| D : | M8 |
| H : | 12,7 |
| L : | 43,2 |
| H1 : | 15,7 |
| L1 : | 25,4 |
| S : | 1,5 |
| SW : | 5 |
| H2 : | 6,4 |
| Gewicht ca. kg : | 0,100 |
| L2 : | 19 |
| SW1 : | 7 |
| Anziehdrehmoment max. Nm : | 28 |
| H3 max. : | 21,4 |
| Spannkraft kN : | 8,9 |
| S1 (Spannweg) : | 1,6 |
Artikelvarianten
| Variante | D | L | H1 | S1 (Spannweg) | Preis |
|---|---|---|---|---|---|
| M8 | 43,2 | 15,7 | 1,6 |
67,69 €
|
|
| M10 | 54 | 15,4 | 2 |
80,05 €
|
|
| M12 | 75 | 31,5 | 2,5 |
167,23 €
|
