NLM 04750 Spannmuttern
Artikelnummer: 10121078
Hersteller: Norelem
Herstellerartikelnummer: 04750-6012
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse Vergütungsstahl, Deckel Aluminium.
Ausführung:
carbonitriert.
Bestellbeispiel:
nlm 04750-6012
Hinweis:

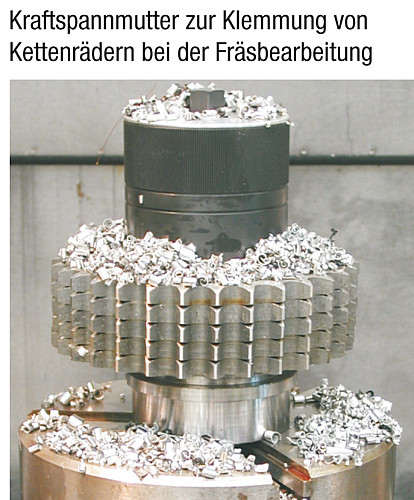

Das wesentliche Merkmal der mechanischen Spannmutter ist ein integriertes Planetengetriebe zur Vervielfachung des manuellen Anzugmomentes. Nach dem manuellen Zustellen der Spannmutter bis zum Spannteil wird das Antriebsritzel des Planetengetriebes durch rechtsdrehen des Bediensechskants „SW1“ betätigt. Die Spannmutter ist in jeder Spannstellung selbsthemmend. Die Spannmutter kann für vielfältige Spannaufgaben im gesamten Maschinenbau, insbesondere zur Werkzeugklemmung in Pressen und Stanzen eingesetzt werden.
Passende Schrauben für T-Nuten siehe 07040.
Die Spannmuttern werden ohne Schrauben für T-Nuten geliefert.

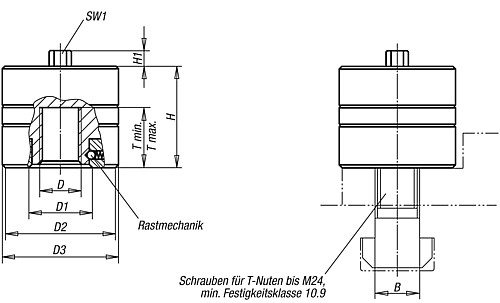

Eigenschaften
B : | 14 |
D : | M12 |
H : | 50 |
H1 : | 10 |
D3 : | 62 |
D2 : | 60 |
D1 : | 32 |
Gewicht ca. kg : | 0,900 |
SW1 : | 13 |
Anziehdrehmoment max. Nm : | 20 |
Spannkraft max. kN : | 60 |
T min. : | 16 |
T max. : | 24 |
max. statische Belastung kN : | 70 |
Artikelvarianten
Variante | B | D | H | H1 | D3 | D2 | D1 | Gewicht ca. kg | SW1 | Anziehdrehmoment max. Nm | Spannkraft max. kN | T min. | T max. | max. statische Belastung kN | Preis |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
14 | M12 | 50 | 10 | 62 | 60 | 32 | 0,900 | 13 | 20 | 60 | 16 | 24 | 70 |
414,31 €
|
|
18 | M16 | 50 | 10 | 62 | 60 | 32 | 0,900 | 13 | 25 | 60 | 16 | 24 | 120 |
414,31 €
|
|
22 | M20 | 50 | 10 | 62 | 60 | 32 | 0,900 | 13 | 30 | 60 | 16 | 24 | 120 |
414,31 €
|
|
18 | M16 | 70 | 10 | 73 | 71 | 42 | 1,800 | 15 | 35 | 100 | 25 | 35 | 130 |
575,99 €
|
|
22 | M20 | 70 | 10 | 73 | 71 | 42 | 1,800 | 15 | 40 | 100 | 25 | 35 | 200 |
575,99 €
|
|
28 | M24 | 70 | 10 | 73 | 71 | 42 | 1,800 | 15 | 45 | 100 | 25 | 35 | 200 |
575,99 €
|
