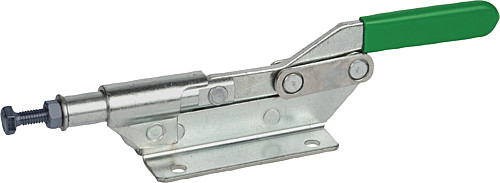

NLM 05160 Schnellspanner horizontal mit Schubstange
Artikelnummer: 10122132
Hersteller: Norelem
Herstellerartikelnummer: 05160-10
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
23,52 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahlblech DD11 1.0332.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05160-10
Hinweis:
Die Ausführungen 05160-06 und 05160-08 haben einen gekröpften Spannhebel.
Zubehör siehe 05200 – 05280.

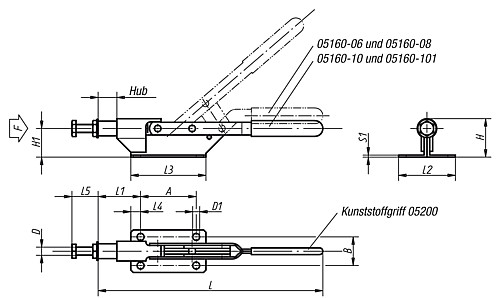

Eigenschaften
| Taststange : | 22 |
| A : | 68 |
| B : | 35 |
| D : | M10 |
| H : | 47 |
| L : | 275 |
| H1 : | 35,5 |
| L1 : | 52 |
| D1 : | 8,5 |
| Gewicht ca. kg : | 0,600 |
| L2 : | 52 |
| S1 : | 2,5 |
| L3 : | 92 |
| L4 : | 12 |
| F kN : | 3 |
| L5 min. : | 25 |
| L5 max. : | 35 |
Artikelvarianten
| Variante | Taststange | A | B | D | H | L | H1 | L1 | D1 | Gewicht ca. kg | L2 | S1 | L3 | L4 | F kN | L5 min. | L5 max. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 55 | 28 | M6 | 33 | 178 | 25 | 40 | 6 | 0,300 | 40 | 2 | 75 | 10 | 1 | 13 | 23 |
17,14 €
|
|
| 22 | 60 | 30 | M8 | 42 | 255 | 31,5 | 49 | 6,5 | 0,490 | 45 | 2,5 | 85 | 12,5 | 2 | 14 | 26 |
22,16 €
|
|
| 22 | 68 | 35 | M10 | 47 | 275 | 35,5 | 52 | 8,5 | 0,600 | 52 | 2,5 | 92 | 12 | 3 | 25 | 35 |
23,52 €
|
|
| 26 | 75 | 40 | M10 | 59 | 300 | 46 | 62 | 9 | 0,900 | 58 | 3 | 100 | 12,5 | 4 | 25 | 36 |
30,18 €
|
