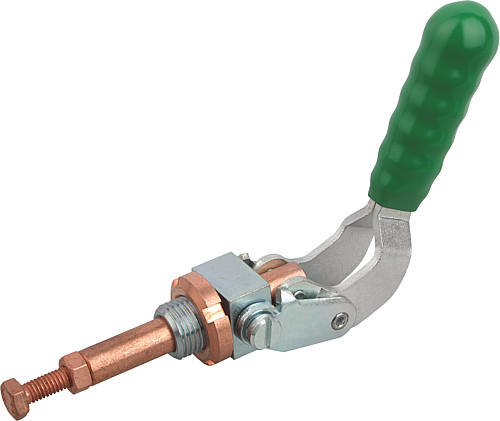

NLM 05170_SP Schnellspanner
Artikelnummer: 10122134
Hersteller: Norelem
Herstellerartikelnummer: 05170-010
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
30,99 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper und Schubstange Vergütungsstahl 1.0501, Hebelteile Stahlblech DD11 1.0332.
Ausführung:
Körper und Hebelteile verzinkt, Achsbolzen vergütet, Kunststoffgriff ölbeständig.
Hinweis:
Der Spanner kann mit einer Konsole befestigt oder mit seinem stirnseitigen Gewinde in Vorrichtungen eingeschraubt werden.
Eigenschaften

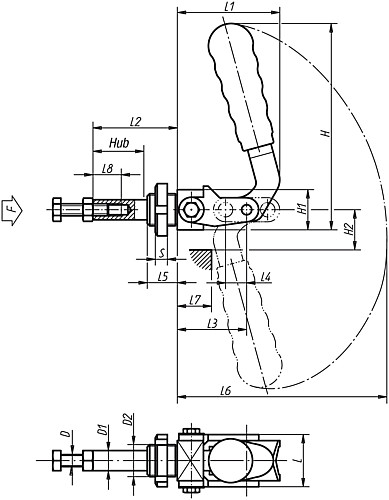

| Taststange : | 26 |
| D : | M6x30 |
| H : | 101 |
| L : | 26 |
| H1 : | 20 |
| D2 : | M16x1,5 |
| L1 : | 52 |
| S : | 6 |
| D1 : | 10 |
| H2 : | 20 |
| Gewicht ca. kg : | 0,200 |
| L2 : | 42 |
| L3 : | 34 |
| L4 : | 13 |
| L5 : | 15 |
| L6 : | 130 |
| F kN : | 1 |
| L7 : | 18 |
| L8 : | 20 |
Artikelvarianten
| Variante | Taststange | D | H | L | H1 | D2 | L1 | S | D1 | H2 | Gewicht ca. kg | L2 | L3 | L4 | L5 | L6 | F kN | L7 | L8 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 26 | M6x30 | 101 | 26 | 20 | M16x1,5 | 52 | 6 | 10 | 20 | 0,200 | 42 | 34 | 13 | 15 | 130 | 1 | 18 | 20 |
30,99 €
|
|
| 40 | M8x40 | 139 | 32 | 25 | M20x1,5 | 75 | 8 | 12 | 28 | 0,420 | 60 | 50 | 20 | 18 | 170 | 1,5 | 30 | 30 |
36,88 €
|
|
| 70 | M10x50 | 155 | 40 | 32 | M27x1,5 | 105 | 8 | 16 | 44 | 0,850 | 92 | 78 | 35 | 20 | 213 | 3,5 | 60 | 35 |
52,03 €
|
