NLM 05340 Schubstangen Pneumatikspanner
Artikelnummer: 10122162
Hersteller: Norelem
Herstellerartikelnummer: 05340-03
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Grundkörper Temperguss.
Hebelteile und Schubstange Vergütungsstahl.
Ausführung:
Grundkörper lackiert.
Konsole, Hebelteile und Schubstange verzinkt und passiviert.
Bestellbeispiel:
nlm 05340-07
Hinweis:
Der Pneumatikspanner kann als Druck- und als Zugspanner verwendet werden. Die schwere Ausführung sowie der doppeltwirkende FESTO Pneumatikzylinder garantieren eine lange Lebensdauer.
Die vergütete, verzinkte und passivierte Andrückschraube mit Schutzkappe wird mitgeliefert.
VL = Luftverbrauch je Doppelhub in dm³ bei 6 bar.
Beachten:
Die in der Tabelle angegebenen Kräfte F1 sind Haltekräfte; F2 sind Spannkräfte.

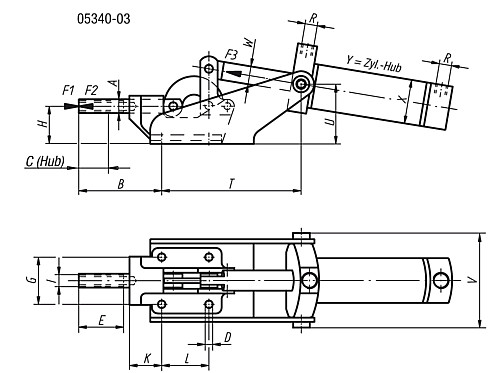

Eigenschaften
| A : | 12 |
| B : | 72 |
| D : | 6,5 |
| H : | 33 |
| L : | 41 |
| E : | 30 |
| T : | 125 |
| .I : | M8 |
| G : | 41 |
| K : | 28 |
| W : | 16 |
| U : | 56 |
| Auszug C (Hub) : | 20 |
| V : | 84 |
Artikelvarianten
| Variante | A | B | D | H | L | E | T | .I | G | K | W | U | Auszug C (Hub) | V | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 72 | 6,5 | 33 | 41 | 30 | 125 | M8 | 41 | 28 | 16 | 56 | 20 | 84 |
351,36 €
|
|
| 16 | 97 | 8,5 | 41 | 41 | 50 | 322 | M12 | 41 | 45 | 16 | 38 | 32 | 84 |
431,13 €
|
|
| 22 | 105 | 11 | 59 | 70 | 50 | 404 | M12 | 57 | 44 | 16 | 49 | 40 | 114 |
651,76 €
|
