NLM 05650 Minispanner ohne Endlagenabfrage
Artikelnummer: 10122212
Hersteller: Norelem
Herstellerartikelnummer: 05650-050041
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse aus hochfestem Aluminium.
Spannarm aus Stahl.
Ausführung:
Gehäuse eloxiert, Spannarm brüniert.
Hinweis:
Der Minispanner zeichnet sich besonders durch seine kleinen Baumaße, genaue Positionierung des Spannarmes und seiner Leichtbauweise aus. Minispanner sind absolut selbsthemmend. Auch bei Druckwegnahme ist die Spannkraft sicher gewährleistet, da durch den eingebauten Kniehebel am Spannarm eine Übertotpunktlage erreicht wird. Durch eine Dauerschmierung und Speziallagerbuchsen sind Minispanner wartungsfrei. Sie können mit trockener und ölfreier Luft betrieben werden.

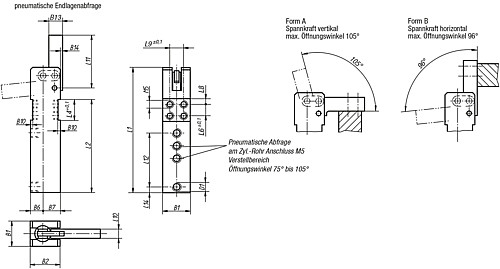

Eigenschaften
| Form : | A |
| L1 : | 123 |
| D1 : | M5 |
| Gewicht ca. kg : | 0,300 |
| L2 : | 96 |
| L3 : | 27,5 |
| L4 : | 20 |
| L5 : | 7,5 |
| L6 : | 10 |
| B1 : | 26 |
| Profil-Größe : | 2 |
| B2 : | 32 |
| B4 : | 15 |
| B5 : | 50 |
| L8 : | 5 |
| Spannkraft N : | 160 |
| Haltekraft N : | 500 |
| B6 : | 14 |
| B7 : | 18 |
| B8 : | 12 |
| B10 : | 2,5 |
| B11 : | 5 |
| B12 : | 7 |
| B13 : | 12 |
| B14 : | 2 |
| L9 : | 16 |
| L10 : | 10 |
| L11 : | 50 |
| L12 : | 57 |
| L14 : | 12 |
Artikelvarianten
| Variante | Form | L1 | D1 | Gewicht ca. kg | L2 | L3 | L4 | L5 | L6 | B1 | Profil-Größe | B2 | B4 | B5 | L8 | Spannkraft N | Haltekraft N | B6 | B7 | B8 | B10 | B11 | B12 | B13 | B14 | L9 | L10 | L11 | L12 | L14 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 123 | M5 | 0,300 | 96 | 27,5 | 20 | 7,5 | 10 | 26 | 2 | 32 | 15 | 50 | 5 | 160 | 500 | 14 | 18 | 12 | 2,5 | 5 | 7 | 12 | 2 | 16 | 10 | 50 | 57 | 12 |
auf Anfrage
|
|
| B | 123 | M5 | 0,300 | 96 | 27,5 | 20 | 7,5 | 10 | 26 | 2 | 32 | 15 | 50 | 5 | 160 | 500 | 14 | 18 | 12 | 2,5 | 5 | 7 | 12 | 2 | 16 | 10 | 50 | 57 | 12 |
auf Anfrage
|
|
| A | 158 | G 1/8 | 0,500 | 120 | 40 | 25 | 14 | 15 | 30 | 3 | 39 | 18 | 60 | 5 | 250 | 900 | 17 | 22 | 15 | 3 | 6 | 8 | 16 | 3 | 20 | 12 | 60 | 69 | 15 |
auf Anfrage
|
|
| B | 158 | G 1/8 | 0,500 | 120 | 40 | 25 | 14 | 15 | 30 | 3 | 39 | 18 | 60 | 5 | 250 | 900 | 17 | 22 | 15 | 3 | 6 | 8 | 16 | 3 | 20 | 12 | 60 | 69 | 15 |
auf Anfrage
|
|
| A | 182 | G 1/8 | 0,800 | 136 | 47 | 28 | 17 | 18 | 35 | 4 | 45 | 22 | 75 | 5 | 330 | 1000 | 20 | 25 | 18 | 4 | 6 | 8 | 18 | 4 | 25 | 16 | 75 | 80 | 17,5 |
auf Anfrage
|
|
| B | 182 | G 1/8 | 0,800 | 136 | 47 | 28 | 17 | 18 | 35 | 4 | 45 | 22 | 75 | 5 | 330 | 1000 | 20 | 25 | 18 | 4 | 6 | 8 | 18 | 4 | 25 | 16 | 75 | 80 | 17,5 |
auf Anfrage
|
