NLM 07100_B Kugeldruckschrauben mit Kopf Form B
Artikelnummer: 10117126
Hersteller: Norelem
Herstellerartikelnummer: 07100-20620
Artikel ist in 21 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
3,33 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Schraube Vergütungsstahl.
Kugel Kugellagerstahl.
Ausführung:
Schraube Festigkeitsklasse 10.9, schwarz.
Kugel gehärtet, blank.
Hinweis:
Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Eigenschaften

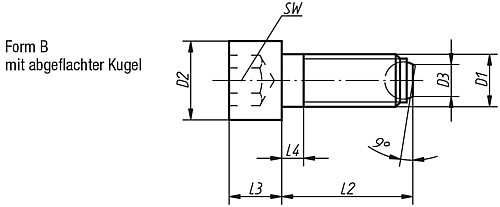

| Form : | B |
| D3 : | 3,2 |
| D2 : | 10 |
| D1 : | M6 |
| SW : | 5 |
| L2 : | 20 |
| Belastbarkeit max. kN (nur bei statischer Belastung) : | 9 |
| Gewicht ca. g : | 6,6 |
| L3 : | 6 |
| Kugel Ø : | 4 |
| L4 : | 3 |
Artikelvarianten
| Variante | Form | D3 | D2 | D1 | SW | L2 | Belastbarkeit max. kN (nur bei statischer Belastung) | Gewicht ca. g | L3 | Kugel Ø | L4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | 3,2 | 10 | M6 | 5 | 20 | 9 | 6,6 | 6 | 4 | 3 |
3,33 €
|
|
| B | 3,2 | 10 | M6 | 5 | 30 | 9 | 8,7 | 6 | 4 | 3 |
3,37 €
|
|
| B | 3,2 | 10 | M6 | 5 | 40 | 9 | 11,0 | 6 | 4 | 16 |
3,43 €
|
|
| B | 4,5 | 13 | M8 | 6 | 20 | 15 | 13,5 | 8 | 5,5 | 3,5 |
4,16 €
|
|
| B | 4,5 | 13 | M8 | 6 | 35 | 15 | 19,0 | 8 | 5,5 | 3,5 |
4,26 €
|
|
| B | 4,5 | 13 | M8 | 6 | 50 | 15 | 25,0 | 8 | 5,5 | 22 |
4,40 €
|
|
| B | 6 | 16 | M10 | 8 | 25 | 20 | 26,0 | 10 | 7 | 4,5 |
4,81 €
|
|
| B | 6 | 16 | M10 | 8 | 40 | 20 | 34,0 | 10 | 7 | 4,5 |
5,00 €
|
|
| B | 6 | 16 | M10 | 8 | 60 | 20 | 47,0 | 10 | 7 | 28 |
5,19 €
|
|
| B | 7,2 | 18 | M12 | 10 | 30 | 30 | 40,0 | 12 | 8,5 | 5 |
6,74 €
|
|
| B | 7,2 | 18 | M12 | 10 | 50 | 30 | 56,0 | 12 | 8,5 | 5 |
6,99 €
|
|
| B | 7,2 | 18 | M12 | 10 | 80 | 30 | 83,0 | 12 | 8,5 | 44 |
7,55 €
|
|
| B | 10,7 | 24 | M16 | 14 | 40 | 60 | 91,0 | 16 | 12 | 6 |
9,64 €
|
|
| B | 10,7 | 24 | M16 | 14 | 60 | 60 | 122,0 | 16 | 12 | 6 |
10,11 €
|
|
| B | 10,7 | 24 | M16 | 14 | 80 | 60 | 154,0 | 16 | 12 | 36 |
10,77 €
|
|
| B | 13,5 | 30 | M20 | 17 | 50 | 90 | 190,0 | 20 | 15 | 7,5 |
17,48 €
|
|
| B | 13,5 | 30 | M20 | 17 | 80 | 90 | 260,0 | 20 | 15 | 28 |
18,26 €
|
|
| B | 13,5 | 30 | M20 | 17 | 100 | 90 | 310,0 | 20 | 15 | 48 |
19,17 €
|
|
| B | 15,8 | 36 | M24 | 19 | 60 | 120 | 330,0 | 24 | 18 | 9 |
26,16 €
|
|
| B | 15,8 | 36 | M24 | 19 | 90 | 120 | 435,0 | 24 | 18 | 30 |
29,73 €
|
|
| B | 15,8 | 36 | M24 | 19 | 120 | 120 | 540,0 | 24 | 18 | 60 |
31,28 €
|
