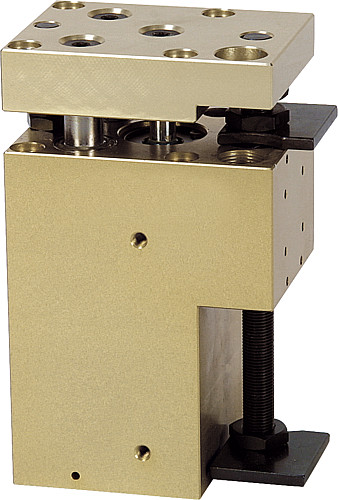

NLM 20054 Hubeinheiten pneumatisch mit Rundführung
Artikelnummer: 10125643
Hersteller: Norelem
Herstellerartikelnummer: 20054-6050
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.
Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.
Bestellbeispiel:
nlm 20054-6050
Hinweis:
Wartungsfreie pneumatische Hubeinheiten in robuster Bauform mit abgedichteter Kugelführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.
Wiederholgenauigkeit ±0,02 mm.
Auf Anfrage:
Hubeinheiten mit kürzeren Hüben lieferbar.

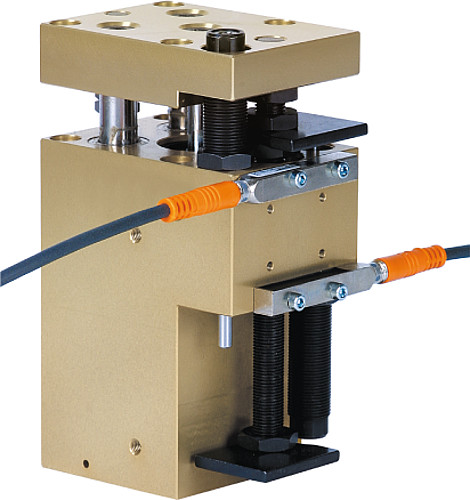

Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.

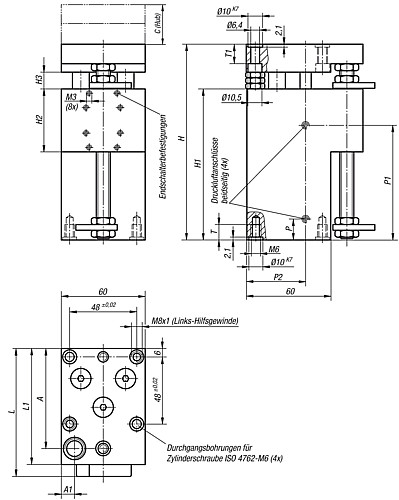

Eigenschaften
| A : | 71,5 |
| H : | 140 |
| L : | 92 |
| H1 : | 108 |
| T : | 16 |
| H3 : | 12 |
| L1 : | 83 |
| P : | 15 |
| H2 : | 45 |
| Gewicht ca. kg : | 1,600 |
| Profil-Größe : | 6 |
| T1 : | 13 |
| A1 : | 10 |
| Auszug C (Hub) : | 50 |
| P1 : | 83 |
| P2 : | 41,5 |
Artikelvarianten
| Variante | A | H | L | H1 | T | H3 | L1 | P | H2 | Gewicht ca. kg | Profil-Größe | T1 | A1 | Auszug C (Hub) | P1 | P2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 71,5 | 140 | 92 | 108 | 16 | 12 | 83 | 15 | 45 | 1,600 | 6 | 13 | 10 | 50 | 83 | 41,5 |
1.402,42 €
|
|
| 71,5 | 165 | 92 | 133 | 16 | 12 | 83 | 15 | 45 | 2,000 | 6 | 13 | 10 | 75 | 108 | 41,5 |
1.536,81 €
|
|
| 71,5 | 190 | 92 | 158 | 16 | 12 | 83 | 15 | 45 | 2,400 | 6 | 13 | 10 | 100 | 133 | 41,5 |
1.708,37 €
|
