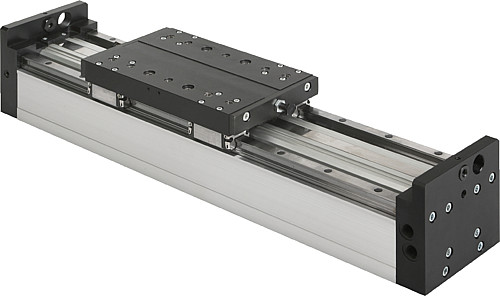

NLM 20200 Portalmodule pneumatisch mit Schienenführung
Artikelnummer: 10125614
Hersteller: Norelem
Herstellerartikelnummer: 20200-1065X0500
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Grundkörper, Schlitten und Flanschplatten Al-Legierung.
Führungsschienen Stahl.
Ausführung:
Grundkörper naturfarben eloxiert.
Schlitten und Flanschplatten eloxiert.
Führungsschienen gehärtet.
Bestellbeispiel:
nlm 20200-1065X0500
Hinweis:
Portalmodule mit Kugel-Schienenführungen. Der Antrieb erfolgt pneumatisch über einen kolbenstangenlosen Pneumatikzylinder. Hohe Belastbarkeit durch eingesteiftes freitragendes Aluminiumprofil. Die Module können in jeder Einbaulage eingesetzt werden.
Die Lastangaben gelten bei dynamischer Belastung.
Wiederholgenauigkeit ±0,02 mm.
Temperaturbereich:
+5 °C bis +70 °C
(+5 °C bis +60 °C bei Größe 65)
Auf Anfrage:
* Andere Längen (Hub C max. 5000 mm) sowie Zwischenpositionen.
Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.

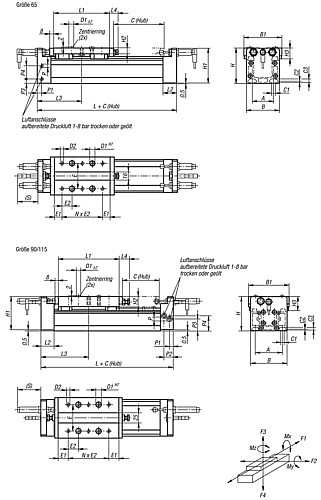

Eigenschaften
| A : | 42 |
| B : | 65 |
| E1 : | 15 |
| E2 : | 20 |
| H : | 70 |
| L : | 175 |
| C1 : | 8,1 |
| H1 : | 69,5 |
| E : | 50 |
| H3 : | 21,5 |
| D2 : | M5 |
| D1 : | 10 |
| H2 : | 11,5 |
| B1 : | 75 |
| Profil-Größe : | 65 |
| C2 : | 2,5 |
| Auszug C (Hub) : | 500* |
| C3 : | 6,8 |
Artikelvarianten
| Variante | A | B | E1 | E2 | H | L | C1 | H1 | E | H3 | D2 | D1 | H2 | B1 | Profil-Größe | C2 | Auszug C (Hub) | C3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42 | 65 | 15 | 20 | 70 | 175 | 8,1 | 69,5 | 50 | 21,5 | M5 | 10 | 11,5 | 75 | 65 | 2,5 | 500* | 6,8 |
2.695,89 €
|
|
| 67 | 90 | 25 | 25 | 85 | 235 | 8,1 | 84,5 | 65 | 35 | M6 | 10 | 25 | 100 | 90 | 2,5 | 500* | 6,8 |
2.993,30 €
|
|
| 97 | 125 | 20 | 30 | 115 | 305 | 10 | 114,5 | 90 | 44,8 | M8 | 13 | 25 | 135 | 115 | 5 | 500* | 8,5 |
3.699,21 €
|
