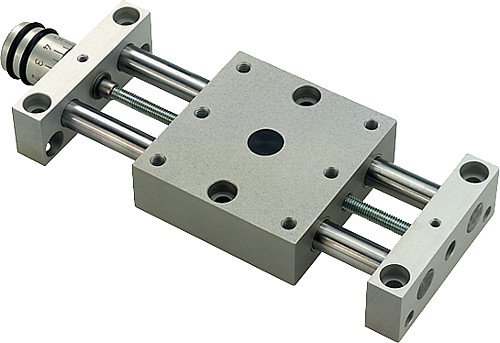

NLM 21120 Positioniertische lang
Artikelnummer: 10126801
Hersteller: Norelem
Herstellerartikelnummer: 21120-04
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Lagerbock und Schlitten Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Ausführung:
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21120-04
Hinweis:
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg.

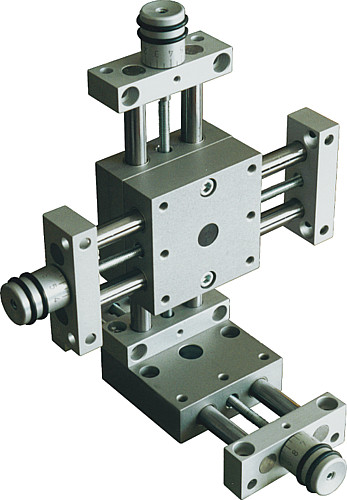

Der Positioniertisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.

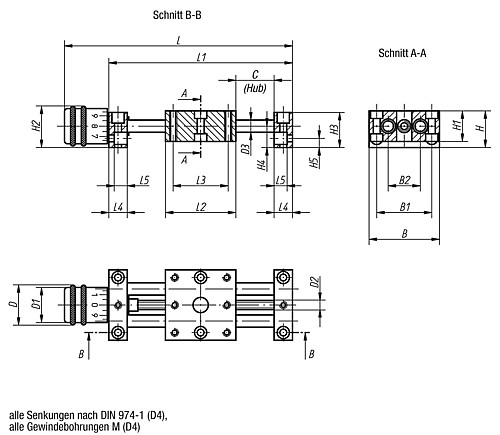

Eigenschaften
B : | 29 |
D : | 13 |
H : | 14 |
L : | 84,5 |
C : | 23 |
F1 (N) : | 70 |
H1 : | 12 |
D3 : | 4 |
H3 : | 13 |
D2 : | M3x0,5 |
L1 : | 70 |
F2 (N) : | 70 |
D1 : | 12 |
H2 : | 14,5 |
Gewicht ca. kg : | 0,046 |
L2 : | 29 |
D4 : | 3 |
L3 : | 22 |
L4 : | 8 |
L5 : | 6 |
B1 : | 22 |
H4 : | 8 |
B2 : | 12 |
H5 : | 4 |
Mx (Nm) : | 0,77 |
My (Nm) : | 0,77 |
Mz (Nm) : | 0,77 |
F3 (N) : | 70 |
Artikelvarianten
Variante | B | D | H | L | C | F1 (N) | H1 | D3 | H3 | D2 | L1 | F2 (N) | D1 | H2 | Gewicht ca. kg | L2 | D4 | L3 | L4 | L5 | B1 | H4 | B2 | H5 | Mx (Nm) | My (Nm) | Mz (Nm) | F3 (N) | Preis |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
29 | 13 | 14 | 84,5 | 23 | 70 | 12 | 4 | 13 | M3x0,5 | 70 | 70 | 12 | 14,5 | 0,046 | 29 | 3 | 22 | 8 | 6 | 22 | 8 | 12 | 4 | 0,77 | 0,77 | 0,77 | 70 |
217,09 €
|
|
46 | 26 | 24 | 148,5 | 48 | 200 | 20 | 8 | 23 | M6x1 | 120 | 200 | 23 | 27 | 0,248 | 46 | 4 | 36 | 12 | 8,5 | 36 | 14 | 21 | 6 | 3,6 | 3,6 | 3,6 | 200 |
239,10 €
|
|
75 | 26 | 28 | 209 | 73 | 300 | 25 | 12 | 27 | M6x1 | 180 | 300 | 23 | 28,5 | 0,803 | 75 | 6 | 60 | 15 | 11 | 60 | 15,5 | 38 | 7 | 18 | 18 | 18 | 300 |
378,26 €
|
|
150 | 52 | 53 | 347 | 86 | 1000 | 50 | 25 | 52 | M16x2 | 290 | 1000 | 46 | 54 | 6,080 | 150 | 10 | 130 | 25 | 18 | 130 | 28 | 90 | 13 | 65 | 65 | 65 | 1000 |
771,54 €
|
