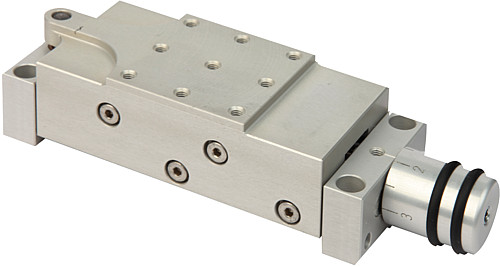

NLM 21140 Hubtische

Artikelnummer: 10126810
Hersteller: Norelem
Herstellerartikelnummer: 21140-12

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

433,20 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Hubtisch, Lagerböcke und Skalenknopf Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.

Ausführung:
Umkehrspiel der Führung kleiner 0,05 mm. Spindel selbsthemmend, zusätzlich klemmbar.

Bestellbeispiel:
nlm 21140-04

Hinweis:
Zum Höhen-Positionieren von Bauteilen und Baugruppen aller Art (z.B. Anschläge, Sensoren, Endschalter, Tische, Kameras, ganze Baugruppen usw.). Der Hubtisch ist durch Drehen des Skalenknopfes von Hand höhenverstellbar. Ein Teilstrich des Skalenknopfes entspricht 0,1 mm Hubbewegung.

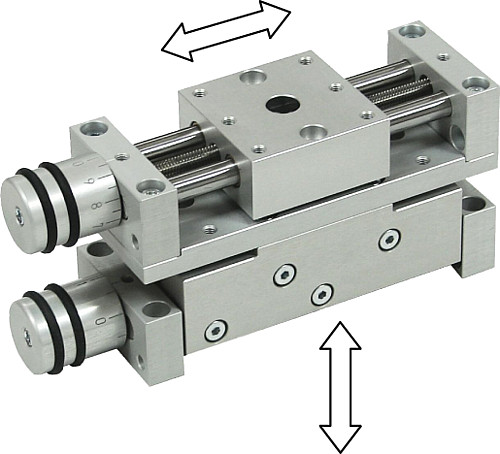

Der Hubtisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.

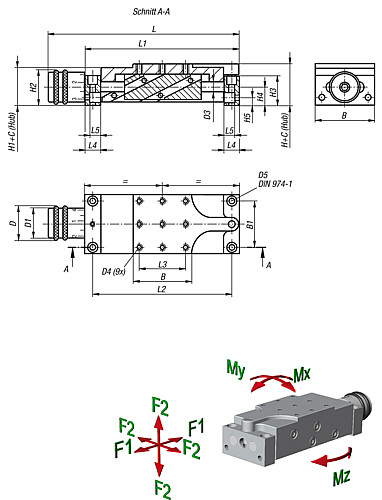

Eigenschaften

B : 75
D : 26
H : 38
L : 209
C : 12
F1 (N) : 150
H1 : 36
D3 : 12
H3 : 27
L1 : 180
F2 (N) : 200
D1 : 23
H2 : 28,5
Gewicht ca. kg : 1,360
L2 : 165
D4 : M6
L3 : 60
D5 : 4
L4 : 15
L5 : 11
B1 : 60
H4 : 15,5
H5 : 7
Mx (Nm) : 10
My (Nm) : 10
Mz (Nm) : 20


Artikelvarianten

Variante B D H L C F1 (N) H1 D3 H3 L1 F2 (N) D1 H2 Gewicht ca. kg L2 D4 L3 D5 L4 L5 B1 H4 H5 Mx (Nm) My (Nm) Mz (Nm) Preis
29 13 19 84,5 4 30 17 4 13 70 50 12 14 0,091 62 M3 22 3 8 6 22 8 4 0,5 0,5 2
299,57 €
46 26 32 148,5 8 80 29 8 23 120 100 23 27 0,462 108 M4 36 4 12 8,5 36 14 6 2,5 2,5 5
311,09 €
75 26 38 209 12 150 36 12 27 180 200 23 28,5 1,360 165 M6 60 4 15 11 60 15,5 7 10 10 20
433,20 €
150 52 68 347 25 500 64 25 52 290 700 46 54 7,900 265 M10 130 6 25 18 130 28 13 50 50 100
1.062,30 €
