NLM 21170 Gelenkköpfe Schwenkwinkel 30° klemmbar
Artikelnummer: 10126823
Hersteller: Norelem
Herstellerartikelnummer: 21170-04
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
LE70183 21170 Gelenkköpfe Schwenkwinkel 30° klemmbar
Werkstoff, Ausführung: Al-Legierung, eloxiert.
Hinweis:
Passend zu 21100, 21102, 21120, 21122, 21150, 21160, 21162 und 21180.
Zeichnungshinweis:

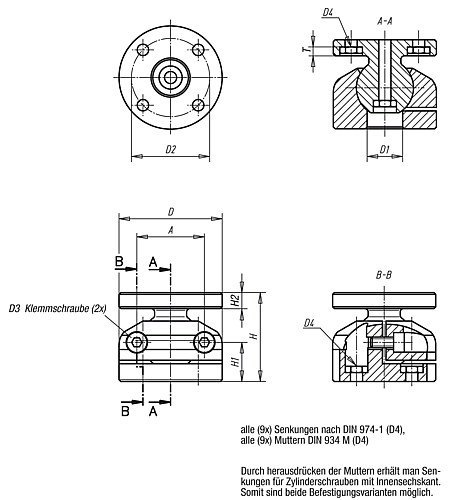

alle (9x) Senkungen nach DIN 974-1 (D4),
alle (9x) Muttern DIN 934 M (D4)
Durch herausdrücken der Muttern erhält man Senkungen für Zylinderschrauben mit Innensechskant.
Somit sind beide Befestigungsvarianten möglich.
1) D3 Klemmschraube (2x)
Bestellbeispiel:
LE70183 21170-12
Eigenschaften
| A : | 19 |
| D : | 29 |
| H : | 25 |
| H1 : | 11 |
| T : | 3,5 |
| D3 : | M3 |
| D2 : | 22 |
| D1 : | 10 |
| H2 : | 5,5 |
| Gewicht ca. kg : | 0,040 |
| D4 : | 3 |
| F N : | 300 |
| M Nm : | 3 |
| Anziehdrehmoment Klemmschrauben (Nm) : | 1,11 |
Artikelvarianten
| Variante | D2 | D1 | D4 | Preis |
|---|---|---|---|---|
| 22 | 10 | 3 |
77,19 €
|
|
| 36 | 13 | 4 |
87,63 €
|
|
| 60 | 24 | 6 |
117,08 €
|
|
| 130 | 40 | 10 |
360,82 €
|
