NLM 21400 Führungswagen
Artikelnummer: 10127700
Hersteller: Norelem
Herstellerartikelnummer: 21400-15106601
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugeln Wälzlagerstahl.
Umlenkstücke Kunststoff.
Ausführung:
blank.
Bestellbeispiel:
nlm 21400-15106601
Hinweis:
Standard Führungswagen mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Hohe Dynamikwerte: v = 5 m/s.
Einsatztemperatur im Dauerbetrieb max. 80 °C.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.

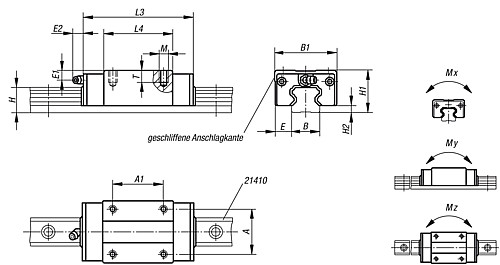

Eigenschaften
| Ausführung : | Standard |
| A : | 26 |
| B : | 15 |
| E1 : | 8,3 |
| E2 : | 5 |
| H : | 14 |
| M : | M4 |
| H1 : | 28 |
| E : | 9,5 |
| T : | 6,4 |
| H2 : | 4,6 |
| Gewicht ca. kg : | 0,210 |
| L3 : | 66 |
| L4 : | 40 |
| B1 : | 34 |
| Profil-Größe : | 15 |
| A1 : | 26 |
| Tragzahlen dynamisch N : | 6850 |
| Tragzahlen statisch N : | 12700 |
| Mx (Nm) : | 70 |
| My (Nm) : | 50 |
| Mz (Nm) : | 50 |
| Schmierbohrung : | Ø3 |
Artikelvarianten
| Variante | Ausführung | A | B | E1 | E2 | H | M | H1 | E | T | H2 | Gewicht ca. kg | L3 | L4 | B1 | Profil-Größe | A1 | Tragzahlen dynamisch N | Tragzahlen statisch N | Mx (Nm) | My (Nm) | Mz (Nm) | Schmierbohrung | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Standard | 26 | 15 | 8,3 | 5 | 14 | M4 | 28 | 9,5 | 6,4 | 4,6 | 0,210 | 66 | 40 | 34 | 15 | 26 | 6850 | 12700 | 70 | 50 | 50 | �3 |
53,75 €
|
|
| Standard | 32 | 20 | 7 | 13,5 | 18 | M5 | 30 | 12 | 8 | 5 | 0,310 | 77,8 | 48,8 | 44 | 20 | 36 | 14500 | 25600 | 220 | 180 | 180 | M6x1 |
61,22 €
|
|
| Standard | 35 | 23 | 11 | 13,5 | 22 | M6 | 40 | 12,5 | 9,6 | 7 | 0,450 | 88 | 57 | 48 | 25 | 35 | 21400 | 40000 | 360 | 320 | 310 | M6x1 |
64,01 €
|
|
| Standard | 40 | 28 | 10 | 13 | 26 | M8 | 45 | 16 | 12,8 | 9 | 0,910 | 109 | 72 | 60 | 30 | 40 | 29800 | 54900 | 600 | 500 | 490 | M6x1 |
71,08 €
|
|
| Lang | 35 | 23 | 11 | 13,5 | 22 | M6 | 40 | 12,5 | 9,6 | 7 | 0,560 | 110,1 | 79,1 | 48 | 25 | 50 | 29960 | 56000 | 504 | 448 | 434 | M6x1 |
70,44 €
|
|
| Lang | 40 | 28 | 10 | 13 | 26 | M8 | 45 | 16 | 12,8 | 9 | 1,200 | 131,3 | 94,3 | 60 | 30 | 60 | 39000 | 71900 | 785 | 650 | 650 | M6x1 |
77,92 €
|
