NLM 21515_AO Linearkugellager mit Winkelfehlerausgleich, hohe Tragzahl, offen
Artikelnummer: 10126944
Hersteller: Norelem
Herstellerartikelnummer: 21515-1612
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse Kunststoff.
Andrückplatten Wälzlagerstahl.
Kugeln Stahl.
Hinweis:
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Doppellippendichtung. Diese Lager zeichnen sich im Vergleich zu einem Standardlinearkugellager durch die doppelte Tragfähigkeit oder achtfache Weglebensdauer aus. Durch den Winkelfehlerausgleich werden Fluchtungsfehler von Gehäusebohrungen oder Wellendurchbiegungen ausglichen, die Lastverteilung optimiert und eine gleichmäßige Belastung aller Kugeln über die gesamte Lagerlänge sichergestellt. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Temperaturbereich:
-20 °C bis +80 °C.

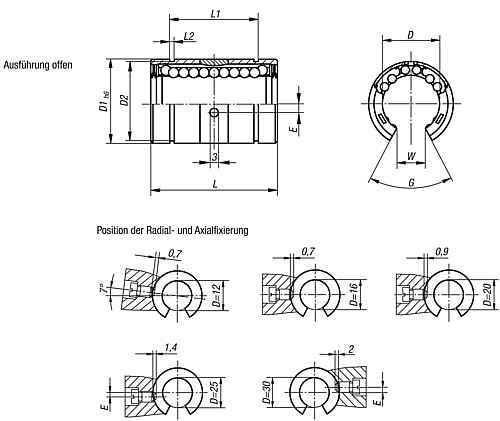

Eigenschaften
| Ausführung : | offen |
| D : | 16 |
| L : | 36 -0,2 |
| E : | 0 |
| D2 : | 24,9 |
| L1 : | 24,6 -0,2 |
| G : | 70° |
| D1 : | 26 |
| Gewicht ca. kg : | 0,030 |
| L2 : | 1,3 |
| W : | 9,4 |
| Tragzahlen dynamisch N : | 2200 |
| Tragzahlen statisch N : | 2400 |
Artikelvarianten
| Variante | Ausführung | D | L | E | D2 | L1 | G | D1 | Gewicht ca. kg | L2 | W | Tragzahlen dynamisch N | Tragzahlen statisch N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| offen | 16 | 36 -0,2 | 0 | 24,9 | 24,6 -0,2 | 70° | 26 | 0,030 | 1,3 | 9,4 | 2200 | 2400 |
45,93 €
|
|
| offen | 20 | 45 -0,2 | 0 | 30,3 | 31,2 -0,2 | 60° | 32 | 0,066 | 1,6 | 10,2 | 4000 | 4400 |
51,74 €
|
|
| offen | 25 | 58 -0,3 | 1,5 | 37,5 | 43,7 -0,3 | 60° | 40 | 0,133 | 1,85 | 14,4 | 6700 | 7300 |
66,80 €
|
|
| offen | 30 | 68 -0,3 | 2 | 44,5 | 51,7 -0,3 | 55° | 47 | 0,202 | 1,85 | 13,9 | 8300 | 9100 |
78,70 €
|
