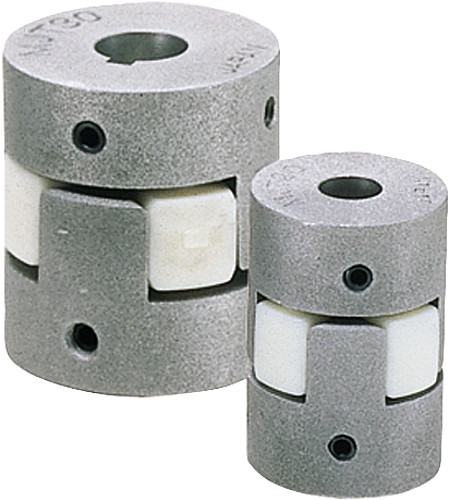

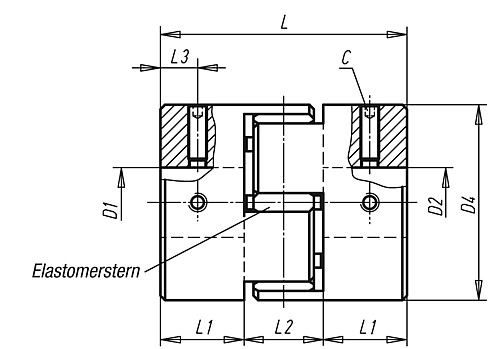

NLM 23023 Elastomer Klauenkupplungen Klemmung mit Gewindestift

Artikelnummer: 10129932
Hersteller: Norelem
Herstellerartikelnummer: 23023-0050

Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Das Klemmen der Nabe mittels Gewindestift ist eine kostengünstige Alternative zu den Elastomer-Klauenkupplungen mit radialer Klemmnabe (23022). Durch das Klemmen der Nabe mit Gewindestiften ergeben sich deutlich kürzere Montagezeiten.
Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Ein leichtes Einölen des Sternes minimiert die Montagekraft. Das erforderliche Anziehdrehmoment des Gewindestiftes ist zu beachten. Zur leichteren Demontage empfehlen wir die Welle mit einer Planfläche zu versehen.

Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte min. 0,01 mm und max. 0,04 mm betragen, z.B. Welle: Ø 6 f7; Nabe: Ø 6 H8.
Durchmesser kleiner D min. sind möglich, eine sichere Übertragung des Kupplungsnennmomentes ist jedoch nicht mehr gewährleistet.

Werkstoff, Ausführung:
Kupplungsstern Polyurethan mit Shorehärte 98-A, Nabe Aluminium blank.

Bestellbeispiel: LE70183 23023-0020,
D1 = 3
D2 = 3
(Die Naben werden vorgebohrt geliefert).

Auf Anfrage: Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
