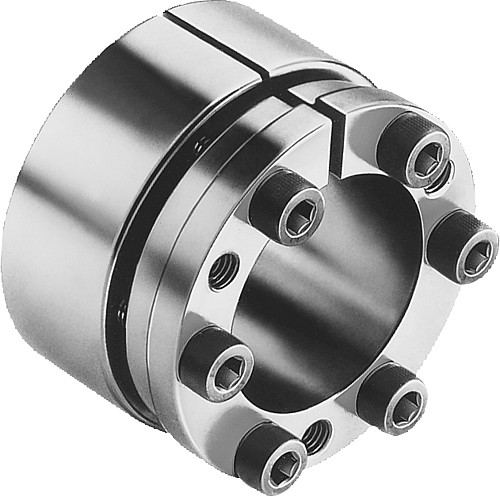

NLM 23351 Konus Spannringe Form B

Artikelnummer: 10129986
Hersteller: Norelem
Herstellerartikelnummer: 23351-2047

Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

13,54 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Stahl 1.0503.

Ausführung:
blank.

Bestellbeispiel:
nlm 23351-3560

Hinweis:
Die Konus-Spannringe 23351 können in einer Nabenverbindung vollständig versenkt werden. Der besondere Vorteil dieser Ausführung ist außerdem die Übertragung hoher Drehmomente.
Anwendung siehe Technischer Hinweis.

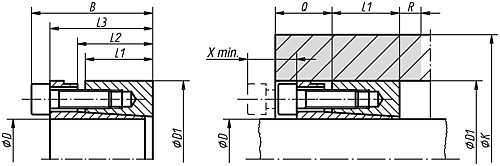

Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden. Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= 0,5 (K-D1) und R >/= 0,5 (K-D1) sind. Falls die Nabe schon vor Montage des Spannelements axial unverschieblich mit der Welle verbunden ist, gelten für M, F, P Welle, P Nabe und K min. die niedrigeren Werte von 23352.


Eigenschaften

B : 48
D : 20
L1 : 26
D1 : 47
L2 : 31
L3 : 42
Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm :  445
Bei Anziehdrehmoment MS übertragbare Axialkraft F kN :  45
Flächenpressung an Welle P N/mm² : 259
Flächenpressung an Nabe P N/mm² : 110


Artikelvarianten

Variante B D L1 D1 L2 L3 Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm Bei Anziehdrehmoment MS übertragbare Axialkraft F kN Flächenpressung an Welle P N/mm² Flächenpressung an Nabe P N/mm² Preis
48 20 26 47 31 42  445  45 259 110
13,54 €
48 25 26 50 31 42  557  45 207 104
14,49 €
48 30 26 55 31 42  668  45 173  94
15,16 €
48 35 26 60 31 42 1039 59 197 115
17,54 €
48 40 26 65 31 42 1187 59 173 106
18,29 €
58 45 30 75 36 50 1873  83 182 109
23,13 €
58 50 30 80 36 50 2082  83 218 137
25,88 €
58 60 30 90 36 50 3331 111 182 121
30,75 €
