NLM 23352 Konus Spannringe Form C
Artikelnummer: 10129994
Hersteller: Norelem
Herstellerartikelnummer: 23352-2047
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl 1.0503.
Ausführung:
blank.
Bestellbeispiel:
nlm 23352-2047
Hinweis:

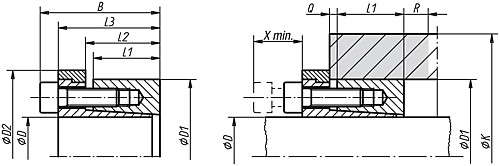

Die Spannringe Form C sind sehr universell einsetzbar. Der seitliche Anschlag sichert die axiale Lage der Nabe, siehe Technischer Hinweis.
Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden. Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= L2-L1 und R >/= 0,5 (K-D1) sind.
Eigenschaften
| B : | 48 |
| D : | 20 |
| D2 : | 53 |
| L1 : | 26 |
| D1 : | 47 |
| L2 : | 31 |
| L3 : | 42 |
| Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm : | 279 |
| Bei Anziehdrehmoment MS übertragbare Axialkraft F kN : | 28 |
| Flächenpressung an Welle P N/mm² : | 162 |
| Flächenpressung an Nabe P N/mm² : | 69 |
Artikelvarianten
| Variante | B | D | D2 | L1 | D1 | L2 | L3 | Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm | Bei Anziehdrehmoment MS übertragbare Axialkraft F kN | Flächenpressung an Welle P N/mm² | Flächenpressung an Nabe P N/mm² | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 48 | 20 | 53 | 26 | 47 | 31 | 42 | Â 279 | 28 | 162 | 69 |
14,78 €
|
|
| 48 | 25 | 56 | 26 | 50 | 31 | 42 | Â 348 | 28 | 130 | 65 |
15,80 €
|
|
| 48 | 30 | 61 | 26 | 55 | 31 | 42 | Â 418 | 28 | 108 | 59 |
16,83 €
|
|
| 48 | 35 | 66 | 26 | 60 | 31 | 42 | 650 | 37 | 123 | 72 |
18,69 €
|
|
| 48 | 40 | 71 | 26 | 65 | 31 | 42 | 743 | 37 | 108 | 66 |
20,34 €
|
|
| 58 | 45 | 81 | 30 | 75 | 36 | 50 | 1172 | 52 | 114 | 68 |
25,35 €
|
|
| 58 | 50 | 86 | 30 | 80 | 36 | 50 | 1302 | 52 | 137 | 85 |
27,02 €
|
|
| 58 | 60 | 96 | 30 | 90 | 36 | 50 | 2084 | 69 | 114 | 76 |
33,13 €
|
