NLM 24074 Loslagereinheiten
Artikelnummer: 10131301
Hersteller: Norelem
Herstellerartikelnummer: 24074-010
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
139,58 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Achshöhe der Spindellagerung ist mit den Festlagereinheiten 24072 und den Gehäuse für Flanschmuttern 24070 abgestimmt. Die Gehäuse sind von oben oder unten anschraubbar. Beidseitige Anschlagkanten erleichtern das Ausrichten der Einheit.
Komplett einbaufertige Loslagereinheiten mit Rillenkugellager.
Werkstoff: Gehäuse Stahl.
Ausführung: Gehäuse brüniert.
Bestellbeispiel:
LE70183 24074-010

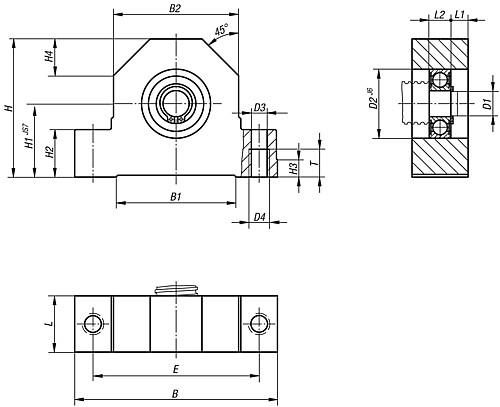

Eigenschaften
| B : | 86 |
| H : | 58 |
| L : | 24 |
| H1 : | 32 |
| E : | 68 |
| T : | 15 |
| D3 : | 8,4 |
| H3 : | 7 |
| D2 : | 30 |
| L1 : | 7,5 |
| D1 : | 10 |
| H2 : | 22 |
| Gewicht ca. kg : | 0,520 |
| L2 : | 9 |
| D4 : | M10 |
| B1 : | 50 |
| H4 : | 15 |
| B2 : | 52 |
| Passend zu Spindel Ø : | 16 |
Artikelvarianten
| Variante | B | H | L | H1 | E | T | D3 | H3 | D2 | L1 | D1 | H2 | Gewicht ca. kg | L2 | D4 | B1 | H4 | B2 | Passend zu Spindel Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 86 | 58 | 24 | 32 | 68 | 15 | 8,4 | 7 | 30 | 7,5 | 10 | 22 | 0,520 | 9 | M10 | 50 | 15 | 52 | 16 |
139,58 €
|
|
| 94 | 64 | 26 | 34 | 77 | 15 | 8,4 | 7 | 32 | 8 | 12 | 22 | 0,690 | 10 | M10 | 58 | 17 | 60 | 20 |
139,58 €
|
|
| 108 | 72 | 28 | 39 | 88 | 18 | 10,5 | 10 | 35 | 8 | 15 | 27 | 0,970 | 12 | M12 | 63 | 19 | 66 | 20 |
146,23 €
|
|
| 108 | 72 | 28 | 39 | 88 | 18 | 10,5 | 10 | 35 | 8 | 17 | 27 | 0,960 | 12 | M12 | 63 | 19 | 66 | 25 |
146,64 €
|
|
| 112 | 78 | 34 | 42 | 92 | 18 | 10,5 | 10 | 47 | 10 | 20 | 27 | 1,230 | 14 | M12 | 70 | 20 | 72 | 32 |
156,92 €
|
