NLM 27707 Kugel Verstellschrauben

Artikelnummer: 10134937
Hersteller: Norelem
Herstellerartikelnummer: 27707-4020

Artikel ist in 30 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

101,18 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Normalausführung 1.7225,
Edelstahlausführung 1.4305.

Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.

Bestellbeispiel:
nlm 27707-1506

Hinweis:

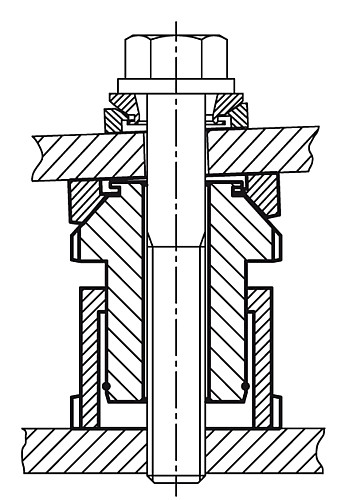

Die Kugel-Verstellschrauben finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs- elementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Sie zeichnet sich durch ihren großen Verstellweg von 15 mm bis 50 mm aus.

Zubehör:
Kugel-Ausgleichs-Scheiben 07460

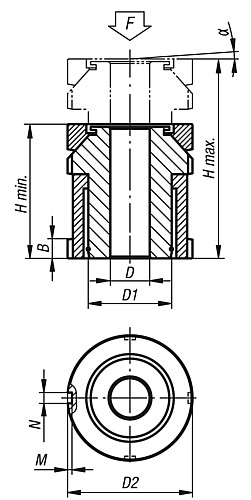

Eigenschaften

A : 4°
B : 11
Material : Stahl
D : 22
M : 2,5
D2 : 70
D1 : M50x1,5
Gewicht ca. kg : 1,35
für Schraube : M20
H min. : 83
H max. : 123
N : 6
F kN : 330


Artikelvarianten

Variante A B Material D M D2 D1 Gewicht ca. kg für Schraube H min. H max. N F kN Preis
4° 11 Stahl 22 2,5 70 M50x1,5 1,35 M20 83 123 6 330
101,18 €
4° 11 Stahl 26 2,5 70 M50x1,5 1,35 M24 83 123 6 330
101,18 €
4° 11 Stahl 33 2,5 70 M50x1,5 1,35 M30 83 123 6 330
101,18 €
4° 11 Stahl 26 3 80 M60x2 1,82 M24 94 144 7 495
133,78 €
4° 11 Stahl 33 3 80 M60x2 1,82 M30 94 144 7 495
133,78 €
4° 5 Edelstahl 6,6 2 25 M15x1 0,09 M6 35 50 4 27,1
66,88 €
4° 6 Edelstahl 6,6 2 32 M20x1 0,14 M6 43 63 4 43,4
70,31 €
4° 6 Edelstahl 9 2 32 M20x1 0,14 M8 43 63 4 43,4
70,31 €
4° 6 Edelstahl 11 2 32 M20x1 0,14 M10 43 63 4 43,4
70,31 €
4° 7 Edelstahl 11 2 45 M30x1,5 0,38 M10 54 79 5 84
80,60 €
4° 7 Edelstahl 13,5 2 45 M30x1,5 0,38 M12 54 79 5 84
80,60 €
4° 7 Edelstahl 17,5 2 45 M30x1,5 0,38 M16 54 79 5 84
80,60 €
4° 9 Edelstahl 17,5 2,5 58 M40x1,5 0,8 M16 70 102 6 148
114,90 €
4° 9 Edelstahl 22 2,5 58 M40x1,5 0,8 M20 70 102 6 148
114,90 €
4° 9 Edelstahl 26 2,5 58 M40x1,5 0,8 M24 70 102 6 148
114,90 €
4° 11 Edelstahl 22 2,5 70 M50x1,5 1,35 M20 83 123 6 225
184,88 €
4° 11 Edelstahl 26 2,5 70 M50x1,5 1,35 M24 83 123 6 225
184,88 €
4° 11 Edelstahl 33 2,5 70 M50x1,5 1,35 M30 83 123 6 225
184,88 €
4° 11 Edelstahl 26 3 80 M60x2 1,82 M24 94 144 7 323
249,37 €
4° 11 Edelstahl 33 3 80 M60x2 1,82 M30 94 144 7 323
249,37 €
4° 5 Stahl 6,6 2 25 M15x1 0,09 M6 35 50 4 40
51,45 €
4° 6 Stahl 6,6 2 32 M20x1 0,14 M6 43 63 4 65
53,18 €
4° 6 Stahl 9 2 32 M20x1 0,14 M8 43 63 4 65
53,18 €
4° 6 Stahl 11 2 32 M20x1 0,14 M10 43 63 4 65
53,18 €
4° 7 Stahl 11 2 45 M30x1,5 0,38 M10 54 79 5 120
61,76 €
4° 7 Stahl 13,5 2 45 M30x1,5 0,38 M12 54 79 5 120
61,76 €
4° 7 Stahl 17,5 2 45 M30x1,5 0,38 M16 54 79 5 120
61,76 €
4° 9 Stahl 17,5 2,5 58 M40x1,5 0,8 M16 70 102 6 210
73,75 €
4° 9 Stahl 22 2,5 58 M40x1,5 0,8 M20 70 102 6 210
73,75 €
4° 9 Stahl 26 2,5 58 M40x1,5 0,8 M24 70 102 6 210
73,75 €
