NLM 33110 Schwenksäulen

Artikelnummer: 10137688
Hersteller: Norelem
Herstellerartikelnummer: 33110-130

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Werkstoff:
Stahl.

Ausführung:
brüniert.

Bestellbeispiel:
nlm 33110-200

Hinweis:
Messuhren siehe 32540 und 32542.
Messarme siehe 33150.

Anwendung:
Für Höhenmessungen.

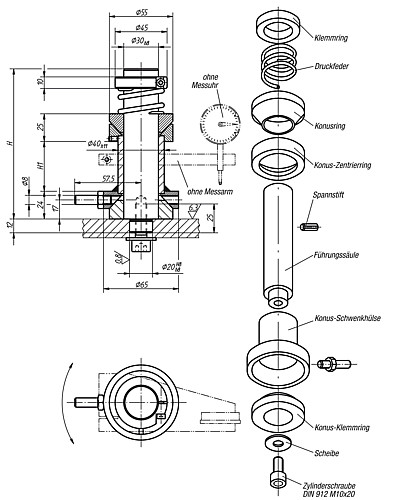

Montage:
- Schwenksäule völlig demontieren.
- Führungssäule mit Scheibe und Zylinderschraube am Messtisch befestigen.
- Konus-Klemmring aufsetzen und während des Klemmvorganges auf die Auflagefläche drücken.
- Konus-Schwenkhülse einführen.
- Messarm auf der Konusschwenkhülse befestigen.
- Konus-Zentrierring auf der Konus-Schwenkhülse mit zwei Gewindestiften befestigen.
- Spannstift in die Führungssäule einsetzen.
- Konusring so auf die Führungssäule schieben, dass der Spannstift in den Schlitz am Konusring eingreift. Auf spielfreien Sitz des Konusringes achten.
- Druckfeder mit Klemmring auf Block montieren, um ein Axialspiel zu verhindern.
- Grundsätzlich gilt: Alle Laufflächen schmieren.
