Produktnummer:
10069710
Herstellernummer:
K0287.110
Hersteller:
Kipp

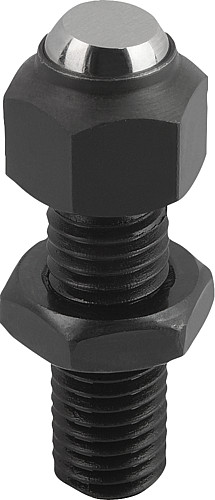

Kipp K0287.110 PENDELAUFLAGE FORM C M10, VERSTELLBAR
Belastbarkeit max. kN (nur bei statischer Belastung):
8
D1:
M10
D2:
8,6
E:
19
Form:
C
Gewicht ca. kg:
0,055
Kugel Ø:
12
L:
45,7
L1:
30
SW:
17
| Anzahl | Stückpreis |
|---|---|
| Bis 24 |
32,60 €*
|
| Bis 49 |
30,97 €*
|
| Bis 99 |
29,34 €*
|
| Bis 249 |
27,71 €*
|
| Bis 499 |
22,82 €*
|
| Bis 999 |
21,19 €*
|
| Ab 1000 |
19,56 €*
|
Produktnummer:
10069710

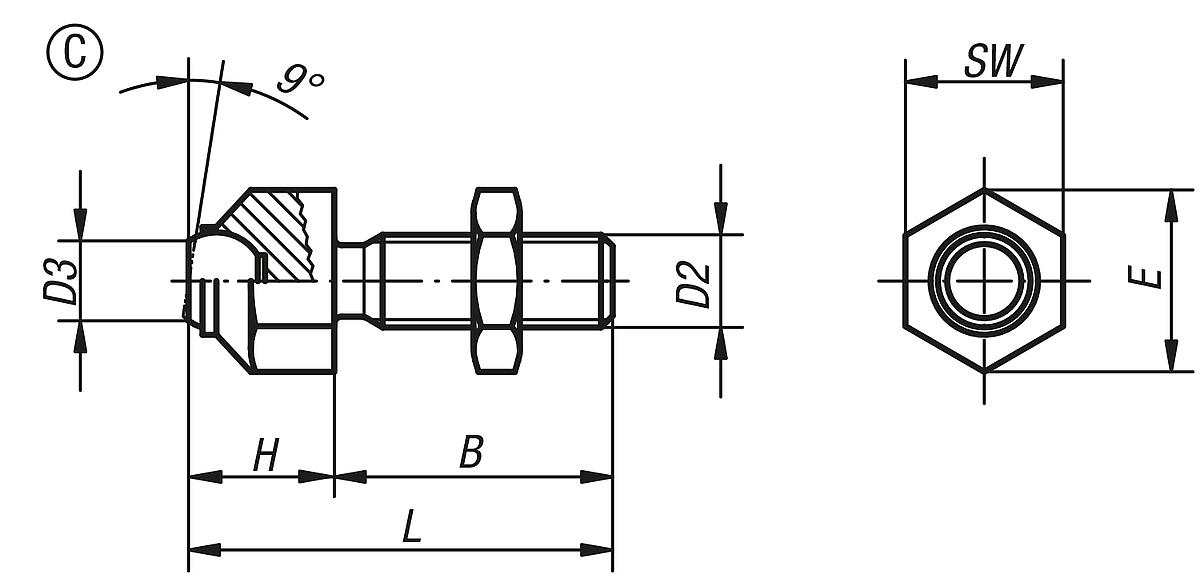

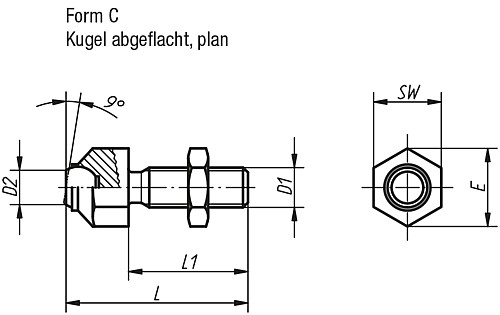

K0287_C Pendelauflagen verstellbar Form C
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Gehäuse vergütet und manganphosphatiert. Kugel gehärtet, blank. Mutter brüniert.
Hinweis:
Die Kugel ist gegen Verdrehen gesichert.
Stahl.
Ausführung:
Gehäuse vergütet und manganphosphatiert. Kugel gehärtet, blank. Mutter brüniert.
Hinweis:
Die Kugel ist gegen Verdrehen gesichert.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 8 |
|---|---|
| D1: | M10 |
| D2: | 8,6 |
| E: | 19 |
| Form: | C |
| Gewicht ca. kg: | 0,055 |
| Kugel Ø: | 12 |
| L: | 45,7 |
| L1: | 30 |
| SW: | 17 |
Dokumente
1
| Variante | L1 | SW | D1 | Form | D2 | L | E | Kugel Ø | Belastbarkeit max. kN (nur bei statischer Belastung) | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069709 (K0287.108) |
25 | 13 | M8 | C | 5,8 | 36,6 | 14,5 | 8,5 | 8 | 0,025 | ab 24,26 € |
|
10069710 (K0287.110) |
30 | 17 | M10 | C | 8,6 | 45,7 | 19 | 12 | 8 | 0,055 | ab 32,60 € |
|
10069711 (K0287.112) |
35 | 17 | M12 | C | 8,6 | 50,7 | 19 | 12 | 15 | 0,055 | ab 32,60 € |
|
10069712 (K0287.116) |
40 | 24 | M16 | C | 10,5 | 60,7 | 27 | 16 | 25 | 0,115 | ab 44,98 € |
|
10069713 (K0287.120) |
50 | 30 | M20 | C | 20 | 77,3 | 33 | 25 | 90 | 0,230 | ab 77,89 € |
Produktgalerie überspringen
Ähnliche Produkte

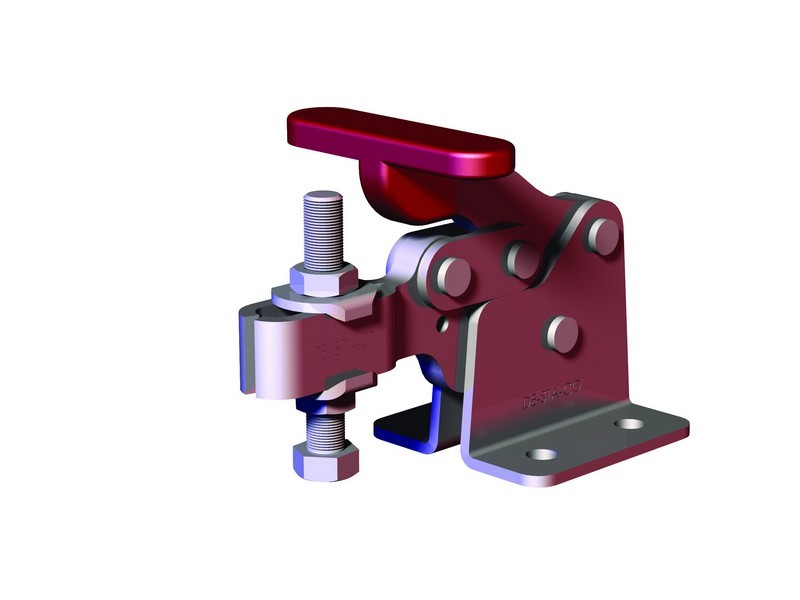

DESTACO 309-USS Horizontalspanner Haltekraft 3400N, Öffnungswinkel 90°
Ab
112,88 €*
• Kompakte Bauform für geringen Platzbedarf• Lieferbar mit Zusatzverriegelung DE-STA-CO® Toggle Lock Plus• Auch in Edelstahl erhältlich• Zubehör einzeln erhältlich• Ausgelegt für M10• Anwendungsbereiche: Montieren, Prüfen, Lehren, Löten, SchweißenZubehör serienmäßig:Andruckspindel: 305208-M,201943,305208-M,307208-M,207943,307208-M,309208,237943,309208Flankenscheiben: 102111,102911,102111,507107,507907,507107,235106,235906,235106 Merkmale:Modell-U: U- Spannarm, Fuß abgewinkeltModell-USS: U- Spannarm, Fuß abgewinkelt, EdelstahlausführungModell-UR: U- Spannarm, Fuß abgewinkelt mit ZusatzverriegelungAuswahl_1= Serie Auswahl_2= Modell
Varianten ab 38,53 €*

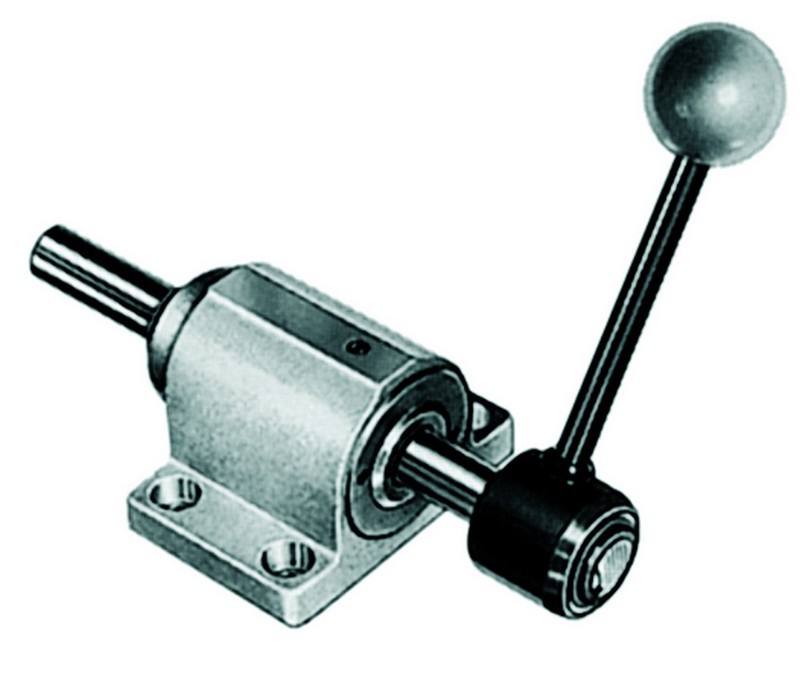

DESTACO FO-121-45 Schubstangenspanner RAKO Haltekraft 1500N - 18000N, Innengewinde M6 - M8
Ab
283,27 €*
Kommen dort zum Einsatz, wo ein schnelles Überbrücken unterschiedlicher Werkstückdicken und -toleranzen ohne Umrüsten gefordert wird, eignen sich besonders zum Spannen zwischen Rippen und schwer zugänglichen Hohlräumen.Kompakte Bauform, hohe seitliche Belastbarkeit, exakte Führung der Schubstange, Abstreifer verhindert Verschmutzung der Spannmechanik, variable Befestigung durch Blockbauweise, geringes Gewicht durch Alu-Gehäuse, Rastermaß der Bohrung horizontal und vertikal 50mmMerkmale der FO Serie:Befestitungsart: FußflanschBetätigungsart: Einhandbetätigung über Handhebel
Varianten ab 245,45 €*

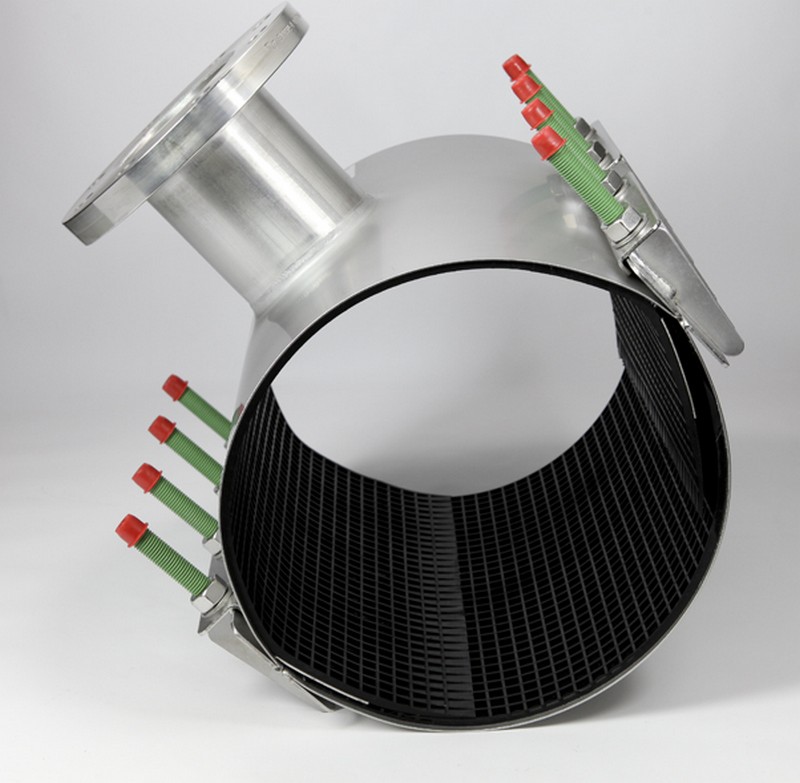

Leschhorn SST-450-470-DN300-BL500-EPDM-V2A Anbohrschellen geteilter Überschieber mit Flanschabgang, Mat: 1.4301 (V2A, AISI 304), EPDM, 450-470, DN300, BL500 " Umtausch ausgeschlossen"
