02 Linearpositionierungsprodukte

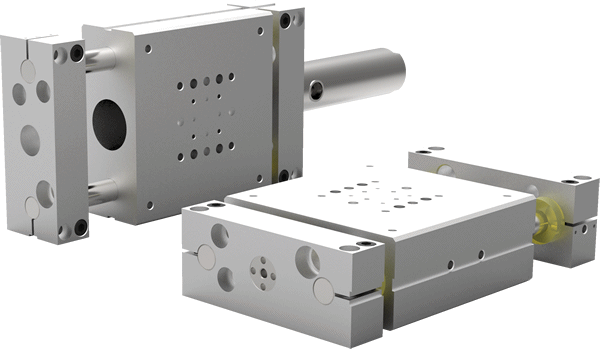

Diese Ausführung wird für kurze Hubwege bei beengten Platzverhältnissen eingesetzt. Durch den integrierten Zylinder wird der Platzbedatf gegenüber Bauformen mit externem Zylinder um vis zu 50% reduziert. Diese Linearsysteme sind mit dem DIRECTCONNECT Befestigungssystem versehen, die eine Vielzahl von Montagemöglichkeiten mit unterschiedlichen Orientierungen zwischen allen Baugrößen und Varianten " Ohne Adapterplatten " ermöglichen.Die Grundkörper sind mit Befestigungsbohrungen für die darauf zu montierente Einheit versehen. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.Die Grundkörper sind mit angesenkten Befestigungsbohrungen für die darauf zu montierente Einheit versehen. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.Befestigungs- und Passbohrungen in den Endblöcken ermöglichen die präzise Montage auf einer Grundplatte.Technische Merkmale:- Größe: metrisch- Ausführung: B kurze Blockgehäuse mit integrietem instandsetzbarem Zylinder- Ausführung: L Lange Blockgehäuse mit integrietem instandsetzbarem Zylinder- Lager: C Gleitlagerbuchsen- Lager: B Linearkugelführungen- Hub: mm- Dichtung: V Vition- Dichtung: N Buna- Führungswelle: S korresionsbeständige Führungsstangen

Die Destaco Robohand Miniatur-Aufbaueinheiten mit Kugelumlaufführung und Abfrage der Serie DLM eignen sich für Präzisions- und Kleinteil-Handling. Sie sind außerordentlich wiederholgenau bei der Werkstück-Positionierung und besitzen Doppellager für längere Hübe/größere Belastungen. Bis zu 8 Positionen lassen sich mit 4 verstellbaren Magnetfeld-Sensoren abfragen. Außerdem weisen diese Modelle sowohl seitlich als auch hinten und unten Luftanschlüsse mit Gewinde auf. Und ihre Viton-Dichtungen widerstehen sehr hohen Temperaturen.Destacos Robohand Linearantriebe mit Kugelumlaufführung verfügen über geringe Losbrechmomente, und ihr kompaktes Design eignet sich für kleinere Anwendungen mit Hüben von bis zu 100 mm (4") und eine Traglastfähigkeit von bis zu 1,8 kg (4 lb).Merkmale:• Kompakte, hochzuverlässige Lagerkonstruktion• Hervorragende Wiederholbarkeit der Teileposition• Doppelte Lager -D für längere Hübe, größere Last- und Momentenkapazität• Interne Delrin® Ausfahr- und Einfahrsperren • P für erhöhte Wiederholgenauigkeit- Abtastung von bis zu 8 Positionen mit 4 einstellbaren Magneto-Widerstandssensoren• Mehrere Luftanschlüsse mit Gewinde an jeder Seite, hinten und unten am Gehäuse- Montage durch das Gehäuse und DIRECTCONNECT™ durch Gewinde- und Dübelbefestigung, an Werkzeugplatte und Gehäuse- Viton®-Dichtungen für den Betrieb bei hohen Umgebungen mit hohen TemperaturenAnwendungen:• Präzisionsanwendungen• Handhabung von KleinteilenBestell-Nummernschlüssel für DLM-Serie Mini-Lineareinheiten Erläuterung:Auswahl_1: GrundmodellAuswahl_2: BohrungsgrößeAuswahl_3: KörpergrößeAuswahl_4: Hub in mmAuswahl_5: Lager "Leer" Einzellager, D - Doppellager (*Nicht verfügbar für DLM-07-12, 09-25, 12-25)Auswahl_6: Stopps "Leer" Keine, P - Präzisionstopps

• Mit Hilfe von DIRECTCONNECT Befestigungsrastern können andere Einheiten auf der Vorderseite- Rückseite des Blockgehäuse montiert werden.• Die Werkzeugmontageplatte besitzt Durchgangsbohrungen zur Befestigung anderer Einhieten. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.• Mit Hilfe des optionalen Befestigungsflansches kann das Gehäuse stirnseitig montiert werden.• Befestigungs- und Passbohrungen an den Seiten und in der Unterseite des Gehäuses ermöglichen mit Hilfe der DIRECTCONNECT Befestigungsraster die präzise Montage auf einer Grundplatte.Technische Merkmale:- Größe: metrisch- Ausführung: B Blockgehäuse mit integrietem instandsetzbarem Zylinder- Ausführung: E kurze Blockgehäuse mit integrietem instandsetzbarem Zylinder- Ausführung: L Lange Blockgehäuse mit integrietem instandsetzbarem Zylinder- Lager: C Gleitlagerbuchsen- Lager: B Linearkugelführungen- Hub: mm- Dichtung: V Vition- Dichtung: N Buna- Führungswelle: S korresionsbeständige Führungsstangen

Vereinzeler RFEDie Serie der RFE Vereinzeler bietet störsichere Funktion der Fingerbewegung, gekapseltes Gehäuse zum Schutz der Mechanik und Sensoreinschübe. Sie sind die effektivste Methode zum separieren einzelner Losgrößen.• VereinzelungEin Vereinzeler ist der wirkungsvollste Mechanismus, um von einer Bahn oder einem Band zugeführte Teile zu separieren. • Störsicherer VerriegelungsstiftDer Verriegelungsstift verhindert das vorzeitige Zurückziehen des ausgefahrenen Stößels. Dadurch wird die Gefahr der Stauung und der Zufuhr mehrerer Teile minimiert.
