03 bis 500kg - Schwerlast Teleskopschienen

LE70002 Schwerlast (Edelstahl) Teleskopschienen, Auszugsschiene für schwere Belastung Lastwert bis 180kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm. Technische Daten:Lastwert bis 180kg, Überauszug, Rastung in geschlossener Position, Optionales Gehäuse-, Winkelzubehörsätze für diverse MontagemöglichkeitenHinweis:Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.

LE70004 Schwerlast Teleskopschienen, Auszugsschiene für schwere BelastungLastwert bis 272kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm. Lastwert bis 272kg, Vollauszug, 19,1mm Schienendicke, Schienen einzeln erhältlich, In Längen bis 1,5m erhältlich, Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten*Kombinierbar mit Modell 9308-E

LE70002 Korrosionsbeständigkeit 500 Stunden, Schwerlast-Teleskopschienen Auszugsschiene für schwere BelastungLastwert bis 272kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm. 19,1mm Schienendicke, Hinweis:Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.Schienen einzeln erhältlich!*Kombinierbar mit Modell 9308-E

Bei der LE70183 21340 sind Schiene und Läufer Wälzlagerstahl. Kugeln Wälzlagerstahl. Bei einem Teilauszug kann der Läufer einseitig etwas mehr als die Hälfte der Schienenlänge ausfahren (C Hub) der Teilauszug bestehend aus einer festen Führungsschiene und einem beweglichen Läufer. Durch Entfernen der Arretierschraube ist ein Teilauszug mit dem Hub C zu beiden Seiten möglich. Der Gesamthub beträgt dann 2C (Hub). Diese kompakte und einfache Bauweise ermöglicht sehr große Tragzahlen. Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.Einsatztemperatur -30 °C bis +170 °C.Auf Anfrage:Andere Längen (Rastermaß 80 mm).Größe 28 bis max. 1170 mm.Größe 35 bis max. 1490 mm.Größe 43 bis max. 1970 mm.Ausführung:Schiene und Läufer verzinkt.Laufbahnen induktiv gehärtet.Kugeln gehärtet.

Accuride Teleskopschiene, Auszugsschiene für schwere BelastungTechnische Daten: Aluminium, Lastwert bis 438kg, Teilauszug, Kugelkäfige und Kugeln aus Edelstahl, Korrosionsbeständig, Schienen einzeln erhältlich

LE70002 Accuride Schwerlast Teleskopschienen, Auszugsschiene für schwere BelastungLastwert bis 300kg, Vollauszug 26,5x80, Passend für Schubladenbreiten bis 1000mm. Technische Daten: Aluminium, Lastwert bis 300kg, Vollauszug, 26,5mm Schienendicke. Kugelkäfige und Kugeln aus Edelstahl Korrosionsbeständig.Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.Typische Anwendungen: Zugang zu Geräten und Batterien Zugang für Wartungs- und Reparaturzwecke Aufbewahrung und Präsentation in anspruchsvollen Umgebungen Schrankmontage elektronischer Komponenten Maschinenbau

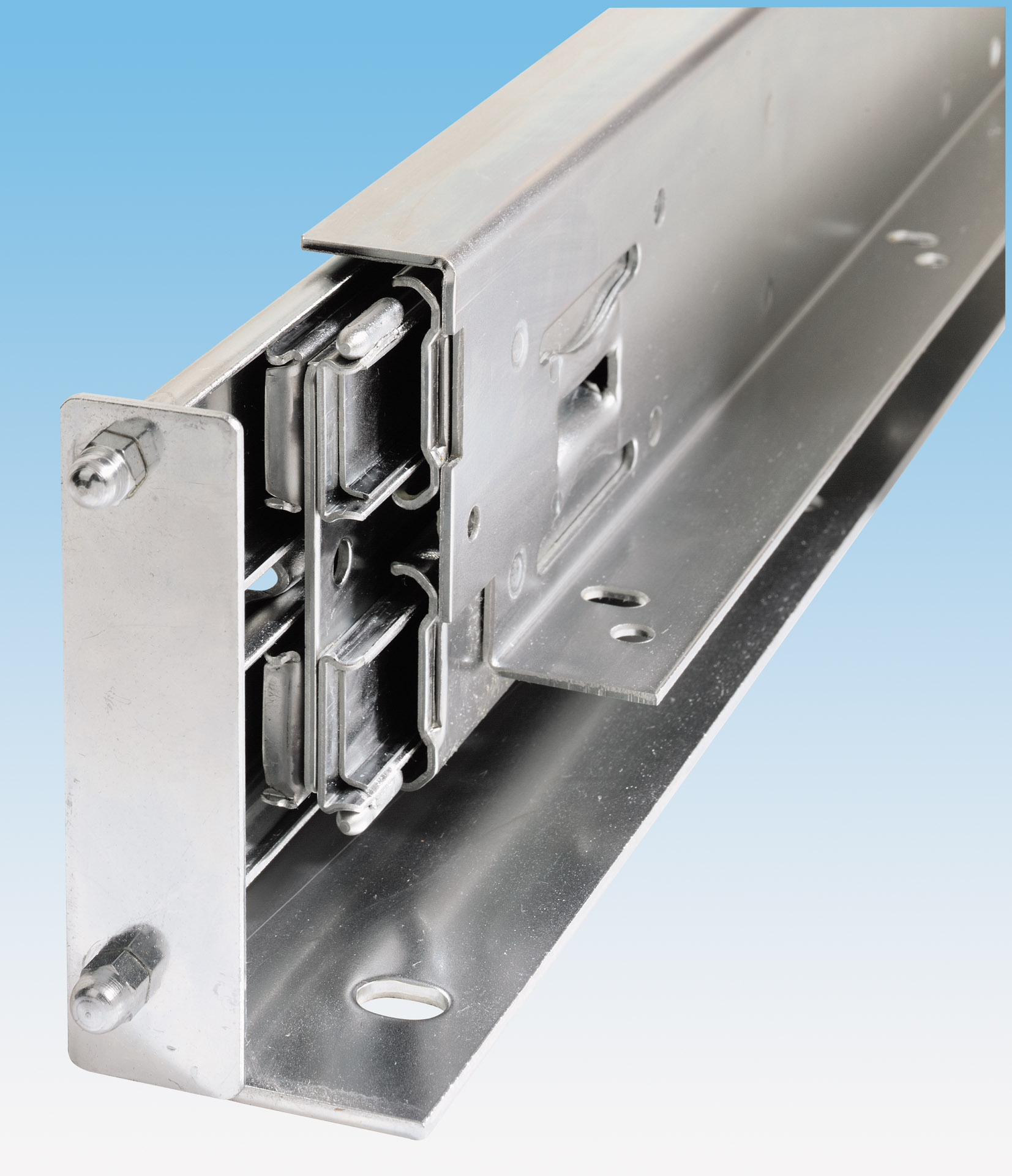

LE70002 Teleskopschiene, Auszugsschiene für schwere BelastungLastwert bis 180kg, Überauszug, Hochbelastbare Bauweise, Stoßdämpfungsblöcke zum Schutz vor Stoß und Erschütterung, Abdeckung verhindertextreme Verschmutzung derKugellaufbahnen, Montagewinkel an Innen- undAußenelementenAusführung:L - LinksR - Rechts

LE70002 Schwerlast Teleskopschienen, Auszugsschiene für schwere BelastungLastwert bis 124kg, Vollauszug, 19,1mm Schienendicke, Passend für Schubladenbreiten bis 1000mm, Frontschnelltrennung, Befestigungsteile inbegriffen.Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten

LE70002 DZ9308-E4 Schwerlast Teleskopschienen, Auszugsschiene für schwere Belastung.• Lastwert bis 272kg, Vollauszug, 19,1mm Schienendicke• Verriegelung in eingefahrener und ausgezogener Position• Betätigung über Hebel• Optionale Winkelzubehörsätze für diverse Montagemöglichkeiten• Passend für Schubladenbreiten bis 1000mm• Nicht für Flachmontage geeignet• Temperatur -20C bis +70C• DZ - 12 Stunden Salzsprühtest• Schienen einzeln erhältlichKugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.Hinweis zur Bestellung:• Gebe Sie 'L' für linke Schiene mit Verriegelung und 'R' für rechte Schiene mit Verriegelung, an z.B. DZ9308-0012L-E4Ausführung:L - LinksR - Rechts*Kombinierbar mit Modell 9301-E

Accuride Schwerlast Teleskopschienen, Auszugsschiene für schwere BelastungLastwert bis 120kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm. Lastwert bis 120kg, Vollauszug, 19,1mm Schienendicke, Verriegelung ausgezogen, Frontschnelltrennung, Befestigungsteile inbegriffen, Optionale Gehäuse-Montagewinkel

Accuride Schwerlast Teleskopschienen, Auszugsschiene für schwere BelastungLastwert bis 400kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm. Technische Daten: Aluminium, Lastwert bis 400kg, Vollauszug, , 38x150 mm Schienendicke, Kugelkäfige und Kugeln ausEdelstahl, Korrosionsbeständig.Schienen sind einzeln erhältlichHinweis:Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.

Accuride Schwerlast Teleskopschienen, Auszugsschiene für schwere BelastungLastwert bis 120kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm. Hochwertiger Edelstahl, Lastwert bis 120kg, Überauszug, 20,7mm Schienendicke, Ideal für Umgebungen, wo Baustahl korrodieren könnte, Rastung in geschlossenerPosition, Einfach montage mit WinkelHinweis:Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.

LE70002 Schwerlast Teleskopschienen, Auszugsschiene für schwere BelastungLastwert bis 160kg, Vollauszug, Passend für Schubladenbreiten bis 1000mm. Lastwert bis 160kg, Vollauszug, 19,1mm Schienendicke, Passend für Schubladenbreiten bis 1000mm, Frontschnelltrennung, Optionale Winkelzubehörsätze für diverse MontagemöglichkeitenHinweis:Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.

Der Wälzlagerstahl-Vollauszug LE70138 21342 bestehend aus zwei Führungsschienen als festes und bewegliches Element und einem S-förmigen Zwischenelement. Dieses hat ein hohes Flächenträgheitsmoment und eine hohe Steifigkeit bei schlanker Bauweise. Hieraus resultiert eine hohe Belastbarkeit mit geringer Durchbiegung im ausgefahrenen Zustand. Der maximale Hub ist größer als die geschlossene Länge der Teleskopschiene.Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.Einsatztemperatur -30 °C bis +110 °C.Werkstoff: Schiene und Läufer Wälzlagerstahl.Kugeln Wälzlagerstahl.Ausführung: Schiene und Läufer verzinkt.Laufbahnen induktiv gehärtet.Kugeln gehärtet.Bestellbeispiel:LE70138 21342-280290Auf Anfrage:Andere Längen (Rastermaß 80 mm).Größe 28 bis max. 1490 mm.Größe 43 bis max. 1970 mm.

LE70002 DA4165 Aluminium zweiwege Auszugsschiene für schwere Belastung, Teleskopauszug in beide Richtungen (two-way travel).Diese präzise Zweiwege-Teleskopträger besteht aus korrosionsbeständigem Aluminium mit einem Edelstahlkugelhalter und Kugellagern und bietet selbst für die anspruchsvollsten Anwendungen ein qualitativ hochwertiges Uhrwerk. Es bietet Lösungen in Branchen wie Lagerautomatisierung und Robotics. Technische Daten: Aluminium, Lastwert bis 270kg, Vollauszug (Auszug in beide Richtungen), 26,5mm Schienendicke. Kugelkäfige und Kugeln aus Edelstahl Korrosionsbeständig.Kugelgelagerte Teleskopschienen sind nicht geeignet für die Kombination " Fest - Los " Lager.Typische Anwendungen: Zugang zu Geräten und Batterien, Zugang für Wartungs- und Reparaturzwecke Aufbewahrung und Präsentation in anspruchsvollen Umgebungen. Schrankmontage elektronischer Komponenten. Eisenbahn, Luft- Raumfahrt, Schifffahrt und Maschinenbau

LE HPTV5030 ist eine Hochpräzise Schwerlast Teleskopschienen aus kaltgezogenen Stahlprofilen C45E+C mit bearbeiteten Kugelbahnen für industrielle Anwendungen und hat eine ausgezeichnete Schock- und Vibrationsfestigkeit. Dieser Vollauszug ist speziell für hohe Lasten mit geringer Durchbiegung und präziser Systemsteifigkeit konzipiert wenn sie eine statische Last in geschlossener Position trägt. Dementsprechend eignet sich diese Hochpräzise Schwerlast Teleskopschienen gut zur Montage an Fahrzeugen, Schiffen und Zügen. Die LE HPTV5030 ist äußerst laufleicht und eignet sich optimal für alle Handhabungs- und Automatisierungsanwendungen bei denen ein ruckartiger Auszug erforderlich ist. Die Schwerlast Teleskopschiene weist auch in ausgefahrener Position eine hervorragende Widerstandsfähigkeit gegen aufgebrachte Lasten auf, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen mit hohem Drehmoment macht.• Kugelkäfig aus gebogenem und verzinktem Stahlblech mit Wälzlagerkugel G100, diese sind mit leichter Vorspannung spielfrei montiert. Der Reibungskoeffizient beträgt unter Normalbedingungen 0,01. Die Größe und der geringe Abstand zwischen den Kugeln begünstigen eine sehr hohe Tragfähigkeit.• Die maximale Geschwindigkeit von 0,5 m/s bei geschmierten Laufbahnen ist nicht zu überschreiten. Dauerbetrieb oder höhere Verfahrgeschwindigkeiten größer 5 Zyklen pro Minute können sich negativ auf die Lebensdauer auswirken. • Die optimale Montage sieht den Einsatz von zwei parallel angeordneten Teleskopführungen vor, wobei die Last gleichmäßig, flächig auf den beweglichen Führungen verteilt wird. Beim Anbringen der Läuferleisten an der Konstruktion und in Bezug auf die Gesamtbelastung der Teleskopschienen müssen alle standardmäßig vorgesehenen Bohrungen verwendet werden. Die Teleskopschienen erreichen die gewünschte Tragfähigkeit bei seitlicher Montage (Hauptachse).• Die Laufschienen und Doppel T- Profilschienen besitzen ein gefrästes Profil in runder Form, wodurch die Tragfähigkeit und Laufruhe des Systems im Vergleich zu Laufschienen mit V-Profil erhöht wird.• Temperaturbereich von -20°C bis +180°C bei Einsatz von Hochleistungsfett. Für den Einsatz bei noch höheren Betriebstemperaturen setzen Sie sich bitte mit uns in Verbindung.• Die Biegung, max. 1% der Auszugslänge hängt fast ausschließlich von der Steifigkeit der mit den Führungselementen verbundenen Konstruktionen ab.• Wir empfehlen die Schmierung der Laufschienen, abhängig von Anwendungs- und Umgebungsbedingungen mindestens alle 3000 Arbeitszyklus.• Die Begrenzung des max. Hubs sollten durch externe Endanschläge gewährleistet werden, um den Kugelkäfig beim Anhalten nicht an den Anschlägen zu belasten.• Kugelgelagerte Teleskopschienen sind nicht geeignet für die Kombination " Fest - Los " Lager.

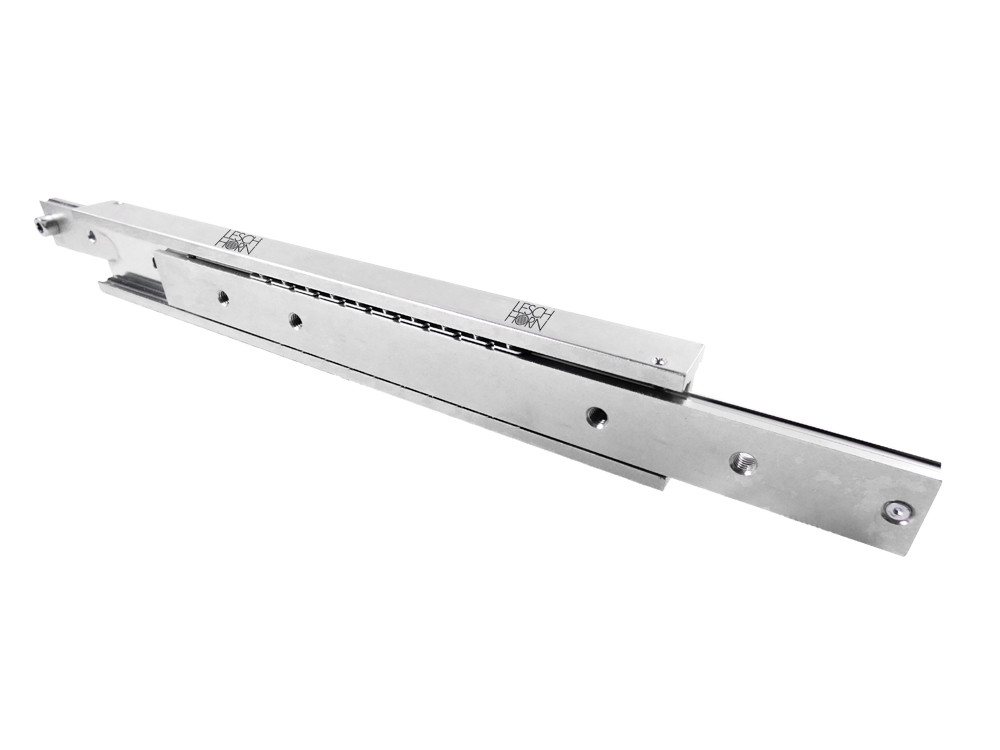

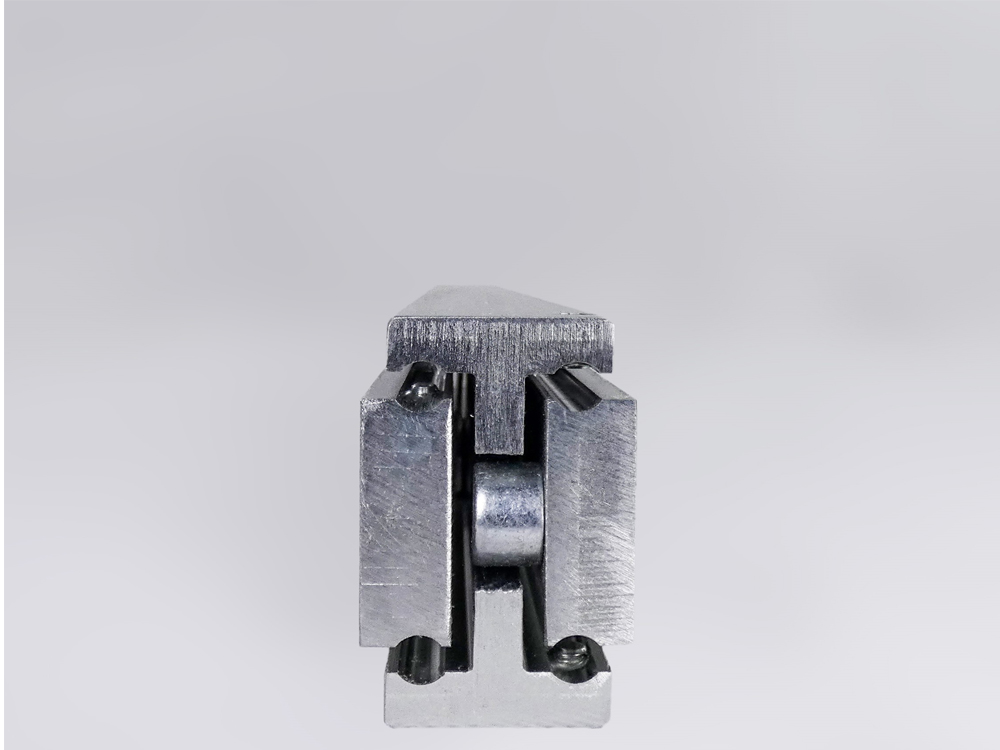

LE HPTV4024 T- Profil ist eine Hochpräzise Schwerlast Teleskopschienen aus kaltgezogenen Stahlprofilen C45E+C mit bearbeiteten Kugelbahnen für industrielle Anwendungen und hat eine ausgezeichnete Schock- und Vibrationsfestigkeit. Dieser Vollauszug ist speziell für hohe Lasten mit geringer Durchbiegung und präziser Systemsteifigkeit konzipiert wenn sie eine statische Last in geschlossener Position trägt. Dementsprechend eignet sich diese Hochpräzise Schwerlast Teleskopschienen gut zur Montage an Fahrzeugen, Schiffen und Zügen. Die LE HPTV4024 T- Profil ist äußerst laufleicht und eignet sich optimal für alle Handhabungs- und Automatisierungsanwendungen bei denen ein ruckartiger Auszug erforderlich ist. Die Teleskopschiene weist auch in ausgefahrener Position eine hervorragende Widerstandsfähigkeit gegen aufgebrachte Lasten auf, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen mit hohem Drehmoment macht.Hinweisweitere technische Daten siehe Datenblatt

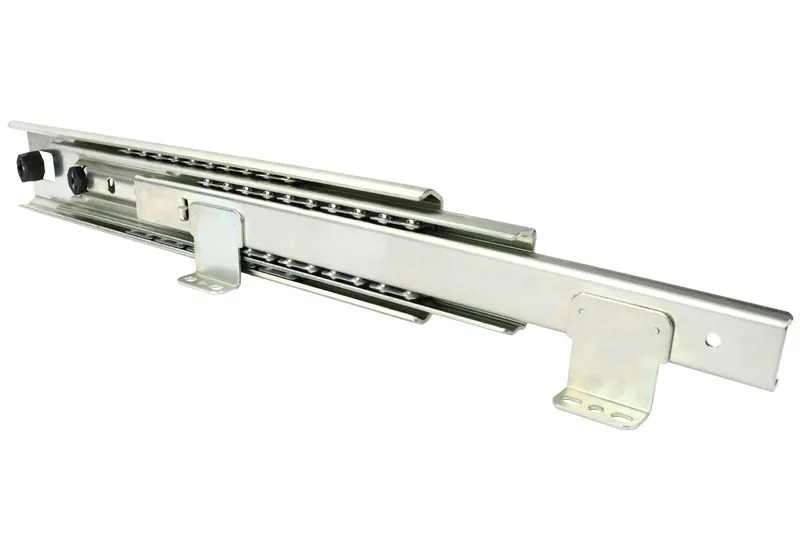

LE70004 Teleskopschiene mit Winkel an Schiene zur Bodenmontage DZ5321-60Unsere Auszugsschiene DZ5321-60 kann Lasten bis 120 kg tragen und kommt mit L-förmigen Winkeln.Die hochbelastbare Schiene besteht aus einem korrosionsbeständigen Zinkmaterial: daher ist sie die perfekte Lösung für Einrichtungen in gewerblichen Küchen sowie industrielle oder Outdoor-Schränke.Dies sind beileibe nicht alle nützlichen Eigenschaften dieser Schiene, weil die DZ5321-60 auch über eine Rastung in geschlossener Position verfügt, die ein Herausrollen der Schiene bzw. Rückprall verhindert. Der Überauszug ermöglicht vollständiges Öffnen des Auszugs und macht alle darin aufbewahrten Gegenstände uneingeschränkt zugänglich. Lastwert bis 120kg pro paar• Überauszug• 20,7mm Schienendicke• Winkel zur Bodenmontage• Rastung in geschlossener Position• Nicht für Flachmontage geeignet• Temperatur -20°C bis +70°C• DZ - 12 Stunden Salzsprühtest

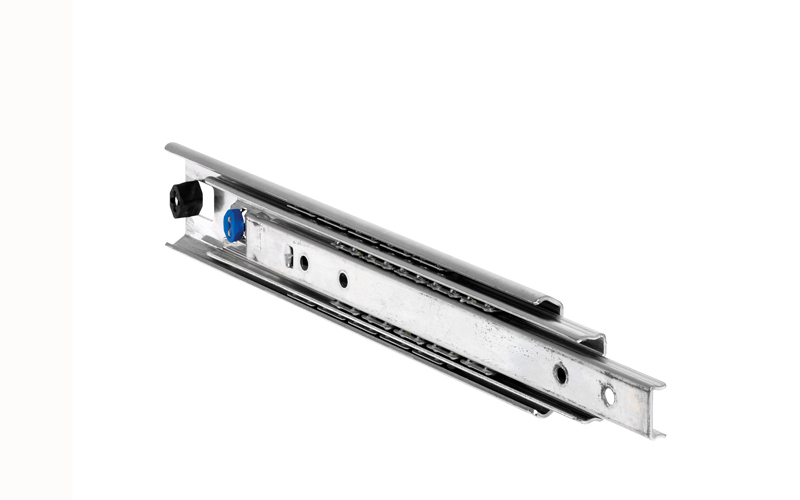

Die LE70004 DZ5306DO Teleskopschiene ist eine ausgezeichnete Wahl für Anwendungen, die Stärke, Präzision und zuverlässige Leistung in Industrie und Handwerk erfordern. Sie bietet Vollauszug-Funktionalität mit einer robusten Konstruktion, die bis zu 120 kg pro Paar trägt. Ausgestattet mit einer Verriegelung in ausgezogener Position und einem hebelbetätigten Verriegelungsmechanismus für sicheres Schließen, bietet sie erhöhte Sicherheit und Stabilität. Diese Schiene

Die DS2330DL ist eine hochwertige Edelstahl-Vollauszug Teleskopschiene geeignet für den Kontakt mit Lebensmittel mit einem Lastwert bis 15kg, Ihre kompakten Abmessungen 19,5mm Schienendicke und 23mm Schienenhöhe sind Ideal für Umgebungen, die Korrosion oder extremen Temperaturen -80°C bis +500°C ausgesetzt sind, wie Hochtemperaturöfen, Brennöfen und industrielle Kühlgeräte.Technische Daten:• hochwertiger Edelstahl• geeignet für den Kontakt mit Lebensmittel • Lastwert bis 15kg pro Paar• Vollauszug 100%• 19,1mm Schienendicke• Trockenschmierung• für Flachmontage geeignet• Temperatur -80°C bis +500°CHinweis:Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.

LE HPTV4024 T- Profil ist eine Hochpräzise Schwerlast Teleskopschienen aus kaltgezogenen Stahlprofilen C45E+C mit bearbeiteten Kugelbahnen für industrielle Anwendungen und hat eine ausgezeichnete Schock- und Vibrationsfestigkeit. Dieser Vollauszug ist speziell für hohe Lasten mit geringer Durchbiegung und präziser Systemsteifigkeit konzipiert wenn sie eine statische Last in geschlossener Position trägt. Dementsprechend eignet sich diese Hochpräzise Schwerlast Teleskopschienen gut zur Montage an Fahrzeugen, Schiffen und Zügen. Die LE HPTV4024 T- Profil ist äußerst laufleicht und eignet sich optimal für alle Handhabungs- und Automatisierungsanwendungen bei denen ein ruckartiger Auszug erforderlich ist. Die Teleskopschiene weist auch in ausgefahrener Position eine hervorragende Widerstandsfähigkeit gegen aufgebrachte Lasten auf, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen mit hohem Drehmoment macht.Hinweisweitere technische Daten siehe Datenblatt

LE HPTV4024-GG-A4 T- Profil ist eine Hochpräzise Schwerlast Teleskopschienen aus Edelstahl 316L (A4) 1.4404 mit bearbeiteten Kugelbahnen für industrielle Anwendungen und hat eine ausgezeichnete Schock- und Vibrationsfestigkeit. Dieser Vollauszug ist speziell für hohe Lasten mit geringer Durchbiegung und präziser Systemsteifigkeit konzipiert wenn sie eine statische Last in geschlossener Position trägt. Dementsprechend eignet sich diese Hochpräzise Schwerlast Teleskopschienen gut zur Montage an Fahrzeugen, Schiffen und Zügen. Die LE HPTV4024-GG-A4 T- Profil ist äußerst laufleicht und eignet sich optimal für alle Handhabungs- und Automatisierungsanwendungen bei denen ein ruckartiger Auszug erforderlich ist. Die Teleskopschiene weist auch in ausgefahrener Position eine hervorragende Widerstandsfähigkeit gegen aufgebrachte Lasten auf, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen mit hohem Drehmoment macht.

LE HPTV4024-GG-AL T-Profil ist eine hochpräzise Schwerlast-Teleskopschiene aus Aluminium EN-AW 6082 T6 mit beidseitigen Gewindebohrungen

LE70004 DZ3532-N17-IC1 Intelligente Teleskopschiene mit selbstlernender ÖffnungsfunktionFULLELECTRIC Schiene wird als Antrieb mit existierenden Untermontage-Schienen verwendet- IP-Klasse: IP20- Schienengenauigkeit: 0,5: mm- Max. Betriebsgeschwindigkeit: 100 mm/s bei einer Last von 40 Kg- Schienenzyklen: 80.000 wartungsfrei bei reduzierter Belastung möglich (bitte Hersteller konsultieren)- Schmierstoff: Hoch- und Tieftemperaturfett- Lastwert: bis 40 Kg pro Schiene- Auszug der Schiene: 100 %- Schienendicke: 23,4 mm- Schienenhöhe: 35,3 mm- Temperaturbereich: -20 °C bis 50 °C- Mögliche Montageweise: vertikal montiert, flach verbaut- Einbaubreite Zwischen Korpus und Schub: Schienendicke 23,4 mm +0,2 mm bis +0,5 mm- Maßeinheit: Schienen werden einzeln verkauftSchrittmotor Nema17 mit Steuerung:- Touch to open/close- Bedienung per Druckknopf- Elektronisches Ausfahren/Einfahren- Elektronische Kollisionserkennung- Kompaktes Design
