01 Mehrzweck-Parallelgreifer

Parallelgreifer der Serie 2P von DESTACO – robust und vielseitig einsetzbarDie DESTACO Parallelgreifer der Serien 6002P, 8002P, 11002P, 14002P, 16502P und 16502PGR sind starke, präzise Greifer für den pneumatischen oder hydraulischen Betrieb. Sie wurden speziell für den Einsatz in engen Bereichen, rauen Umgebungen und bei Schweißanwendungen entwickelt.Flexible Optionen für verschiedene Anforderungen• Geschlossenes Gehäuse für Schutz vor Schmutz und Staub• Tandemzylinder, der die Greifkraft verdoppelt• Federunterstützung, die auch bei Luftdruckausfall die Greifkraft hältFür viele Branchen und Anwendungen geeignetDiese Greifer finden Einsatz in der Luft- und Raumfahrt, der Automobilindustrie, der Lebensmittel- und Verpackungsbranche sowie bei Konsumgütern. Sie sind ideal für anspruchsvolle Greifaufgaben, etwa im Kunststoff-Spritzguss oder bei automatisierten Fertigungsprozessen.Die Serie 2P bietet eine zuverlässige und langlebige Lösung für alle, die robuste und präzise Greifer suchen – egal ob pneumatisch oder hydraulisch betrieben.

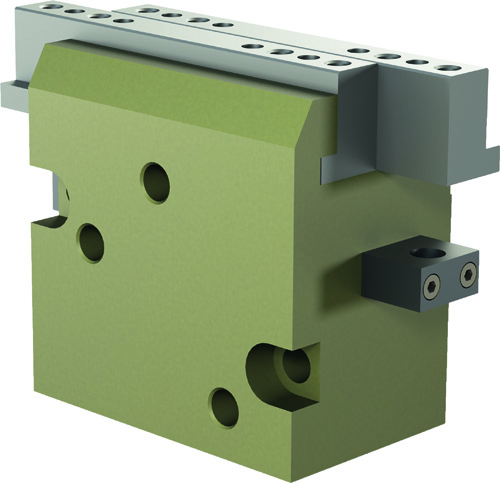

Die Destaco Präzisions-Parallelgreifer DGC, Greifkraft 474N - 796N, der Serie DGC-GC sind für Anwendungen der maschinellen Bearbeitung in rauen Umgebungen, für eine hohe Schlag- und Vibrationsbeanspruchung sowie Pick-and-Place-Anwendungen ausgelegt. Destaco Greifer der Serie DGC-GC sind robust, hochpräzise und verfügen über lange Hübe. Hochschlagfest dank Doppelkeil-Konstruktion. Vielseitige Montageoptionen seitlich oder an der Oberseite des Greifers. Optionale Federunterstützung für anhaltende Greifkraft im Falle eines Druckluftverlustes. Induktiv-Abfrage an bis zu zwei Hubendlagen möglich. Gekapselte Bauweise gegen das Eindringen von Spänen und anderen Partikeln.Robohand Greifer, Schwenkeinheiten und Linear-Einheiten

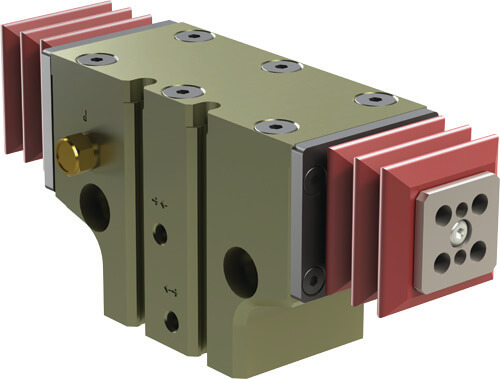

Parallelgreifer- DPDL DIRECTCONNECT™ Modulare Baureihe DIRECTCONNECT Backen Langhub Parallelgreifer, ausgestattet mit unterschiedlichen Backenausführung, Montage- und Luftanschlußmöglichkeiten.Jeder Greifer ist in 3 Hubvaranten erhältlich. Korrosionsbeständige oder Reinraum Ausführung optional erhältlich• Mehrere BefestigungspositionenDIRECTCONNECT™-Befestigung über Gewinde und Passstifte an der Oberseite und Rückseite des Gehäuses.• Durchgangsbohrungen im GehäuseDurchgangs-Befestigungsbohrungen im Gehäuse von der Vorder- zur Rückseite.• Mehrere Luftanschluss- positionenLuftanschlüsse mit Gewinde auf der Vorder-, Ober- und Rückseite serienmäßig• Vakuum-/Luftanschluss an der VorderseiteEin negativer Druck wird als Vakuum- anschluss für Reinraumanwendungen eingesetzt. Durch positiven Druck am Luftanschluss wird das Eindringen von Verunreinigungen beim Einsatz unter erschwerten Bedingungen ver- hindert. Der Anschluss kann auch zur Schmierung verwendet werden. • Verteiler-LuftanschlussDie Luftanschlüsse auf der Ober- und Rückseite können als O-Ring- abgedichteter Verteiler verwendet werden.• SensorenÜber gesamten Hub einstellbare Magnetfeldsensoren. • Verschiedene HublängenAlle Greifergrößen sind in drei unter- schiedlichen Hublängen erhältlich. • Mehrere Greiferbackenaus- führungenAlle Greifergrößen haben standard- mäßig Greiferbacken mit Montage- lochbildern zur stirnseitigen und optional zur bodenseitigen Be- festigung der Finger. • Abgedichtete GreiferbackenRobuste integrierte Gummihaube zum Schutz des Greifermechanismus gegen Späne, Kühlmittel und andere schädliche Einflüsse in Umgebungen mit spanabhebender Bearbeitung. • Längere FingerausführungenDurch die hohe Steifigkeit und die Führung der Greiferbacken über die gesamte Gehäuselänge werden größere Fingerlängen ermöglicht.

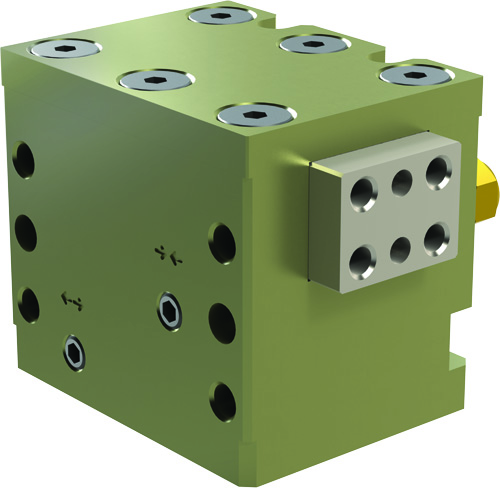

Parallelgreifer-DPDS DIRECTCONNECT™ Modulare Bauweise Greifkraft 62N - 445NDIRECTCONNECT Backen Kurzhub Parallelgreifer, ausgestattet mit unterschiedlichen Backenausführung, Montage- und Luftanschlußmöglichkeiten.Jeder Greifer ist in 3 Hubvaranten erhältlich. Korrosionsbeständige oder Reinraum Ausführung optional erhältlich• Mehrere BefestigungspositionenDIRECTCONNECT™-Befestigung über Gewinde und Passstifte an der Oberseite und Rückseite des Gehäuses • Durchgangsbohrungen im GehäuseDurchgangs-Befestigungsbohrungen im Gehäuse von der Vorder- zur Rückseite • Mehrere LuftanschlusspositionenLuftanschlüsse mit Gewinde auf der Vorder-, Ober- und Rückseite serien- mäßig • Vakuum-/Luftanschluss an der VorderseiteEin negativer Druck wird als Vakuuman- schluss für Reinraumanwendungen eingesetzt. Durch positiven Druck am Luftanschluss wird das Eindringen von Verunreinigungen beim Einsatz unter er- schwerten Bedingungen verhindert. Der Anschluss kann auch zur Schmierung verwendet werden. • Verteiler-LuftanschlussDie Luftanschlüsse auf der Ober- und Rückseite können als O-Ring-abge- dichteter Verteiler verwendet werden. • Sensoren, über gesamten Hub einstellbare Magnet- feldsensoren • Verschiedene HublängenAlle Greifergrößen sind in drei unter- schiedlichen Hublängen erhältlich • Mehrere Greiferbacken- ausführungenAlle Greifergrößen haben standardmäßig Greiferbacken mit Montagelochbildern zur stirnseitigen und optional zur boden- seitigen Befestigung der Finger • Längere FingerausführungenDurch die hohe Steifigkeit und die Führung der Greiferbacken über die gesamte Gehäuselänge werden größere Fingerlängen ermöglicht. Robohand Greifer, Schwenkeinheiten und Linear-Einheiten

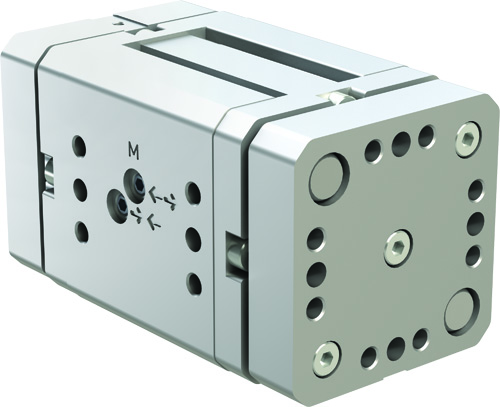

Großhub-Parallelgreifer DPW Greifkraft 222N - 800N mit DIRECTCONNECT™ Montageraster und die Hublängen betragen zwischen 19 und 63,5 mm.Der DPW in robuster Ausführung ist für die Handhabung großer und breiter Werkstücke, die lange Greiffinger benötigen ausgelegt. Mit seiner Zahnstangen/Ritzel synchronisation, ist eine lange Lebensdauer garantiert. Der DPW mit viel Flexibilität entwickelt, um viel Vorteile zu bieten• DIRECTCONNECT™-MontagerasterGehäuse mit DIRECTCONNECT™ Gewinde- und Durchgangsbohrungen. • Handling großer oder breiter WerkstückeDie breite Gehäuseausführung erlaubt das sichere Greifen von Teilen mit großen Abmessungen. • Mehrere LuftanschlusspositionenSerienmäßige Luftanschlüsse mit Innen- gewinde auf der Ober- und Vorderseite. • Verteiler-LuftanschlüsseAn die Luftanschlüsse auf der Oberseite können mit O-Ringen abgedichtete Verteiler angeschlossen werden. • Flexibler Einsatz induktiver SensorenSensorhalter kompatibel mit induktiven Sensoren mit 3mm oder 4mm Durchmesser (außer DPW-250: nur 3mm-Sensoren möglich). • Magnetfeld-Abfragefür die Greifer dieser Baureihe ist eine komplette Palette an einstell- baren Magnetfeld- Sensoren lieferbar. Alle Modelle werden mit Magneten geliefert. • Unterstützung größerer Fingerlängen erfordernden Anwendungen: Die Führung der Greiferbacken über die gesamte Gehäuse- länge ermöglicht den Einsatz längerer Finger. • Backen-Durchgangsbohrungen: Unter- stützung einer noch größeren Vielfalt von Finger-Montagemöglichkeiten. • Option „Kolbenstangen-Abstreifer“:Robuste Kolbenstangen-Abstreifer aus Polyurethan schützen die Greifer dieser Bau- reihe beim Einsatz unter harten Umgebungs- bedingungen gegen das Eindringen von Kühlflüssigkeit und Metallspänen. • Mehrere HublängenAlle Baugrößen sind mit 2 verschiedenen Hublängen lieferbar. • Asynchrone Bewegung: Die Option „asynchrone Backenbewegung“ erlaubt dem Greifer, die Teile an einem außermittig gelegenen Punkt aufzunehmen oder zu platzieren. Robohand Greifer, Schwenkeinheiten und Linear-Einheiten

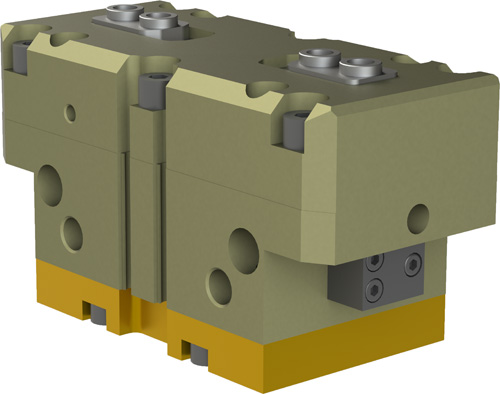

Parallelgreifer Baureihe „RDH“ 2 Greiferbacken, Greifkraft: 361N - 8640N. Die Destaco Parallelgreifer der Serie RDH sind für Anwendungsumgebungen mit hohem Staubaufkommen, Motorblöcke in der Automobilindustrie und Portalsysteme ausgelegt und eignen sich zudem perfekt für das Greifen von sehr schweren Bauteilen. Dieser kompakte, robuste und starke Greifer bietet exzellente Wiederholgenauigkeiten für ein präzises Handling in einer großen Anzahl an Applikationen.• Greifer für Anwendungen in der maschinellen FertigungDie 2 symmetrischen Backen und die gute Wiederholgenauigkeit erleichtern die genaue Handhabung verschiedener Teile. • Für rauhe Umgebungsbedingungen Die Konzeption des Greifers schützt den inneren Mechanismus gegen Späne und andere Partikel. • Unterschiedliche Hübe Alle Greifer sind in 2 Hublängen erhältlich. • Kompakter und leistungsfähiger GreiferDie Auslegung dieses Greifers ermöglicht, trotz kleiner Baugröße, die Kombination einer hohen Greifkraft bei einem ausreichendem Hub. Optionale Sicherheitsfedern erhalten auch bei Ausfall der Luftversorgung, die Greifposition der Bauteile oder erhöht die Greifkraft. • MehrzweckgreiferMit einem breiten Angebot an Optionen und Zubehörteilen (Hubverlängerung, Sicherheit durch Federunterstützung für Außen- und Innengreifer, Magnetfeld- oder induktive Sensoren), können die Greifer in vielen Anwendungen eingesetzt werden. • Für Anwendung mit großen FingerlängenLange Führungsbahnen, in Kombination mit dem geschlossenen Gehäuse erlauben den Einsatz der Greifer in Anwendungen, bei denen große Fingerlängen erforderlich sind. Robohand Greifer, Schwenkeinheiten und Linear-Einheiten

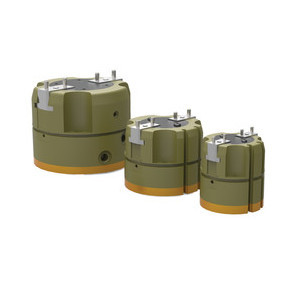

Destaco Mehrzweck-Parallelgreifer der Serie REP-2 sind für Montagefertigungszellen, Verpackungsanwendungen und Mehrzweck-Greiferanwendungen ausgelegt. Mehrzweck-Greifer in kompakter Bauweise mit Nockenhebel. Pneumatische und hydraulische Betriebsoptionen. Optionale Federunterstützung, um das Halten von Teilen im Falle eines Druckluftverlustes zu gewährleisten. Ausführungen mit Standard- und verlängertem Hub erhältlich. Gekapselte Bauweise für raue Umgebungen. Magnetfeld- und Induktiv-Abfrage.Die Serie der Backen Parallelgreifer umfasst 3 Modelle mit jeweils 2 Hubvarianten. Die Gesamt-Hublänge variiert von 10 bis 30mm, bei Greifkräften von 432 bis 3043N. Viele erhältliche Optionen.Markets: Luft- und Raumfahrt, Automobilindustrie, Nahrungsmittel und Verpackung, Konsumgüter

Destaco Parallelgreifer der Serie REP-3 sind für lange Lebenszyklen und Umgebungen mit hoher Schwingungsbelastung sowie für Anwendungen wie Pick-and-Place und Teilezufuhr ausgelegt. Robuster Mehrzweckgreifer mit hoher Wiederholgenauigkeit. Optionale Federunterstützung für anhaltende Greifkraft im Falle eines Druckluftverlustes. Magnetfeld- oder Induktivsensoren für die Abfrage von Backenpositionen. Klemmkraft von 771 bis 2235 N. Überdruck- und Absauganschlüsse für raue und Reinraumumgebungen. Wiederholgenauigkeit von +/-0,02mm.Markets: Luft- und Raumfahrt, Automobilindustrie, Nahrungsmittel und Verpackung, Konsumgüter

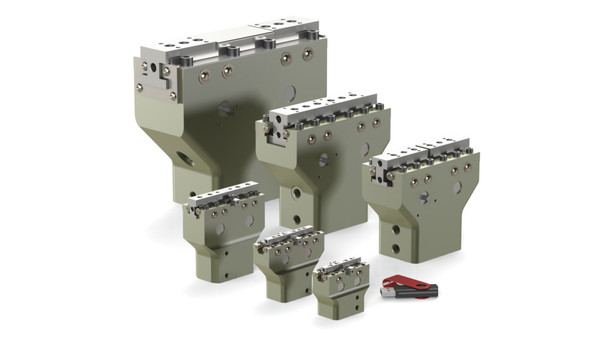

2-Backen Präzisions Parallelgreifer ausgestattet mit unserer patentierten Doppel V Kugellagerführung für geringe Reibung.und Positioniergenauigkeit. Die geringe Reibung der Antriebsmechanik ermöglicht hohe Greifkraft und große Fingerlängen.Merkmale:- Präzisionsgreifer mit hervorragender Wiederholbarkeit der Teileposition- Zahnstange und Ritzel für präzise Backensynchronisation- Geringe Reibung und reibungsloser Betrieb mit Dual-V-Kugelführung- Wartungsfreier geschmierter Zylinder und Antriebsmechanismus - Null Seitenspiel und maximale Backenunterstützung mit vorgespannten Lagern- Unterstützt bis zu zwei AbtastpositionenAnwendungen:- Anwendungen für die Handhabung empfindlicher Teile- Hochgradig wiederholbares und präzises Greifen- Saubere Anwendungsumgebungen

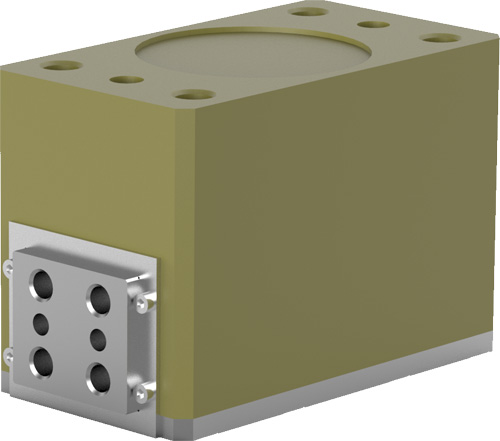

Zöllige Miniatur-Parallelgreifer mit Doppelkeilantrieb RP Greifkraft: 156N - 175N. Destaco Parallelgreifer der Serie RP sind für das Teilepressen in gereihter Anordnung, OEM Pick-and-Place Maschinen und Verpackungsanwendungen ausgelegt. Häufig eingesetzter robuster Greifer mit Abdichtung für die Automobilmontage. Doppelkeil-Konstruktion für Anwendungen mit hoher Schlagbeanspruchung. Unterteil aus gehärtetem Stahl für Teilepressanwendungen. Induktiv-Abfrage von Backenpositionen.RP - Parallelgreifer mit Doppelkeilantrieb• AllgemeinDieses Greifermodell wird in der Industrie am häufigsten eingesetzt. Bei robuster Bauweise liefert dieser Greifer sehr?hohe Greifkräfte. • Kleine Werkstücke Die kompakte Bauweise, hohe Greifkraft und erweiterte Backenanordnung erleichtert die Anbringung von Greifer- fingern für kleine Teile. • Roboteranwendungen Wegen des guten Verhältnisses von Greifkraft zu Gewicht wird dieser Greifer gerne auf kleinen Robotern eingesetzt. • Miniatur-Ausführung Die geringe Baugröße erlaubt die Einrichtung ganzer Greiferbatterien in dichter Anordnung und damit das Parallel-Handling mehrerer Teile.

Miniatur-Parallelgreifer mit Doppelkeilantrieb RP Greifkraft: 178N-979N. Destaco Parallelgreifer der Serie RP sind für das Teilepressen in gereihter Anordnung, OEM Pick-and-Place Maschinen und Verpackungsanwendungen ausgelegt. Häufig eingesetzter robuster Greifer mit Abdichtung für die Automobilmontage. Doppelkeil-Konstruktion für Anwendungen mit hoher Schlagbeanspruchung. Unterteil aus gehärtetem Stahl für Teilepressanwendungen. Induktiv-Abfrage von Backenpositionen.RP - Parallelgreifer mit Doppelkeilantrieb• AllgemeinDieses Greifermodell wird in der Industrie am häufigsten eingesetzt. Bei robuster Bauweise liefert dieser Greifer sehr?hohe Greifkräfte. • Kleine Werkstücke Die kompakte Bauweise, hohe Greifkraft und erweiterte Backenanordnung erleichtert die Anbringung von Greifer- fingern für kleine Teile. • Roboteranwendungen Wegen des guten Verhältnisses von Greifkraft zu Gewicht wird dieser Greifer gerne auf kleinen Robotern eingesetzt. • Miniatur-Ausführung Die geringe Baugröße erlaubt die Einrichtung ganzer Greiferbatterien in dichter Anordnung und damit das Parallel-Handling mehrerer Teile. Robohand Greifer, Schwenkeinheiten und Linear-Einheiten

Miniatur- Parallelgreifer RPM-RPMC, Greifkraft: 36N, sind ideal geeignet für Halbleiter- und Laboranwendungen im Bereich Life Sciences sowie ultrakleine Greifer in platzbeschränkten Anwendungen. Dank ihrer abgedichteten Bauweise eignen sich die Greifer zudem für den Betrieb in rauen Umgebungen (RPMC). Miniatur Backen Präzisions Parallelgreifer für sehr kleine und empfindliche Teile .Angeboten in drei Größem mit Hüben von 3,2mm bis 6,3mm und einer greifkraft von 36N.• Präzise BewegungVorgespannte „Doppel-V“-Rollenlager verhindern seitliches Spiel und sorgen für eine ausgezeichnete Wiederhol- genauigkeit bei der Positionierung von Werkstücken. • Miniatur-Ausführung Die kompakte Bauweise erlaubt das Greifen kleiner Teile in kleinräumiger Umgebung. • Oben liegende Luftanschlüsse Die auf der Oberseite befindlichen An- schlüsse machen Druckluftfittings über- flüssig, und erlauben eine Montage in engen Räumen. • Zuverlässige GreifkraftZuverlässige Greifkräfte durch eine äußerst reibungsarme Mechanik. Zum Aufnehmen empfindlicher Werkstücke wird die Greifkraft einfach durch eine Änderung der Drucklufteinstellung angepasst. Robohand Greifer, Schwenkeinheiten und Linear-EinheitenBestellnummer: LE70000 RPM/RPMC-...Informationen zur Bestellnummer:Auswahl_1 = Basismodell:RPM = StandardRPMC = Geschlossene Ausführung speziell für raue Umgebungen (Reinraum Klasse 10)Auswahl_2 = Größe: 1= Hub 3,2mm2= Hub 4,8mm3= Hub 6,3mmAuswahl_3 = Ausführung:Leer= ZölligM= MetrischAuswahl_4 = Dichtungen:Leer= Buna-N, StandradV= Viton®

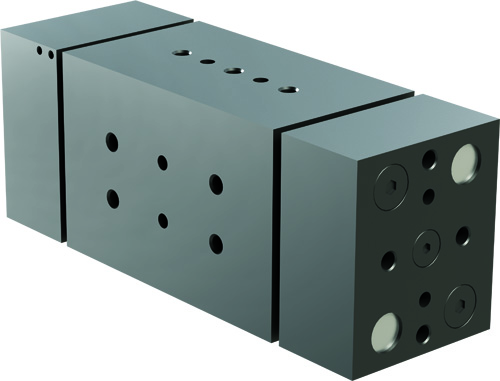

Parallelgreifer in Großhub-Ausführung RPWDer RPW ist konstruiert um lange Teil zu händeln, die Greiffinger mit großer Reichweite erfordern. Der Ritzel und Zahnstangen - Synchronisationsmechanismus liefert ruhigen und genauen Betrieb, während die stabile Ausführung eine lange Lebensdauer garantiert.• Spanabhebende Fertigung Das gekapselte Gehäuse hält Späne und andere Teilchen vom innenliegenden Antriebsmechanismus fern. • Große und breite WerkstückeDas breit ausgelegte Gehäuse erlaubt das sichere Greifen großer und breiter Werkstücke • Große FingerlängeDurch die Backenführung über die gesamte Gehäuselänge können auch lange Greiferfinger an den Backen angebracht werden. • Unsynchronisierte BewegungBei unsynchronisierter Bewegung werden die Backen unabhängig voneinander bewegt, so dass der Greifer Objekte in exzentrischer Position aufnehmen oder ablegen kann.

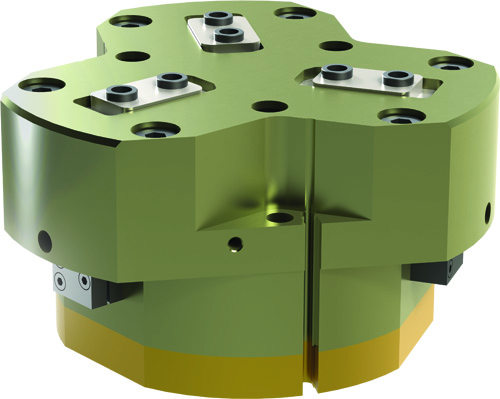

Robuster, leistungsstarker Mehrzweck-Parallelgreifer mit 3 Backen und zentrischem Dreifachkeilantrieb RTH/DTH Greifkraft: 443N - 13786NIn acht Größen erhältlich, für das Greifen von kleinen leichtgewichtigen bis hin zu sehr großen und schweren Bauteilen. Hochschlagfest dank Dreifachkeil-Konstruktion.Die RTH Serie der Backen Parallelgreifer eignet sich besonders für das Bestücken von Maschinen. Das gekapselte Design verhindert das Eindringen von Spänen und Staub in die Antriebsmechanik. Jeder Greifer wird mit zwei Hubvarianten angeboten.• BearbeitungsanwendungenDurch die drei konzentrischen Backen und die ausgezeichnete Wiederhol- barkeit können runde Teile präziser positioniert und entnommen werden. • Extreme UmgebungsbedingungenDas gekapselte Gehäuse verhindert das Eindringen von Spänen und an- deren Partikeln in die innere Mechanik. Viton® Dichtungen serienmäßig. • Kompakter, robuster und leistungsstarker GreiferDieser Greifer wurde für den Einsatz in platzbeschränkter Umgebung entwor- fen und kombiniert lange Hübe mit hoher Greifkraft. Optionale Sicherheits- federn halten die Bauteile bei Ausfall der Luftversorgung oder erhöhen?die Greifkraft. • Verschiedene HublängenAlle Greifergrößen sind in zwei unter- schiedlichen Hublängen erhältlich. • Für Anwendungen mit großen FingerlängenDurch die große Oberfläche der Backen in Kombination mit der gekapselten Gehäuseausführung können auch längere Finger an den Backen angebracht werden. • MehrzweckgreiferMit einem breiten Angebot an Optionen und Zubehörteilen (Hubverlängerung, Sicherheitsfedern für Innen- oder Außengreifen, Magnetfeld- oder induk- tive Sensoren, Abstreifplatte) kann dieser Greifer in vielen Anwendungen eingesetzt werden.
