05 Kraftspanner mit Toleranzausgleich
Pneumatische Kraftspanner mit Toleranzausgleich – sichere Fixierung auch bei variabler Blechdicke
Die Kraftspanner mit Toleranzausgleich von Destaco sind ideal, wenn Werkstücke trotz Maßabweichungen oder variabler Blechdicken zuverlässig fixiert werden müssen.
Ein spezieller Mechanismus gleicht Toleranzschwankungen innerhalb von drei Grad Armbewegung automatisch aus – ganz ohne Abstimmplatten oder manuelles Nachjustieren.
So bleibt die Spannkraft konstant und die Prozesssicherheit auch bei wechselnden Materialstärken gewährleistet.
Viele Modelle sind mit integrierter Verriegelung, optionalem Sensorpaket und Hochtemperatur-Ausführung erhältlich und sofort ab Lager im Leschhorn-Shop bestellbar.
Die Kraftspanner mit Toleranzausgleich von Destaco sind ideal, wenn Werkstücke trotz Maßabweichungen oder variabler Blechdicken zuverlässig fixiert werden müssen.
Ein spezieller Mechanismus gleicht Toleranzschwankungen innerhalb von drei Grad Armbewegung automatisch aus – ganz ohne Abstimmplatten oder manuelles Nachjustieren.
So bleibt die Spannkraft konstant und die Prozesssicherheit auch bei wechselnden Materialstärken gewährleistet.
Viele Modelle sind mit integrierter Verriegelung, optionalem Sensorpaket und Hochtemperatur-Ausführung erhältlich und sofort ab Lager im Leschhorn-Shop bestellbar.

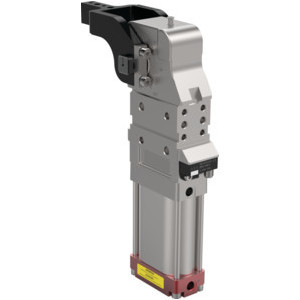

DESTACO TCC-2B03004000, Kraftspanner mit Toleranzausgleich Öffnungswinkel (Grad) 5-135°, Maximales Haltemoment (Nm 380, Zylinder Durchmesser (mm) 40, Spannarmausführung U mittig, vordere Befestigungsfläche wie Größe 50 & 63
Die TCC-Serie Kraftspanner mit Toleranzausgleich und Spannarmbewegung sorgt mit ihrer Toleranzkompensation und den verschiedenen erhältlichen Größen für mehr Flexibilität. Über eine Armbewegung von 3 Grad Schwenkwinkel wird die hohe Spannkraft erreicht, ohne Abstimmplatten zu verwenden. Dadurch das eine Positionierung und Fixierung in manuellen und automatisierten Vorrichtungen möglich ist, eignet sich die Serie insbesondere für vielfältige Anwendungen beim Schweißen. Die Destaco TCC-Serie ist in den Größen 40 Millimeter,50 Millimeter und 63 Millimeter erhältlich. Produkt-Highlights/Optionen:• In der Anwendung einstellbarer Öffnungswinkel • Geschlossene Aluminium Grundkörper • U-Spannarme und seitliche Spannarme optional erhältlich • Optionaler Handhebel (nur 82m-3E)• Die B-Version hat die gleiche vordere Befestigungsfläche wie die Grösse 50 und 63- Form E: standard Befestigung- Form B: vordere Befestigung- Form N: NAAMS seiten Befestigung nur für Größe 63- 03: U-Spannarme - 23: seitliche Spannarme- 00: ohne Handhebel- 63: Zylindergröße- L8: Sensor, PNP mit in-line SteckerBestellhinweis:TCC-2E230063L8
Auf Anfrage
