03 Robohand Schwenkeinheiten

Destaco pneumatische Robohand Schwenkeinheiten sind in einer Vielzahl von Modellen erhältlich. Sie könne mit Wellenausgang oder Drehteller konfiguriert werden und sind geeignet für hohe oder niedrige Präzisionsanforderungen sowie für leichte bis schwere Lasten. Einige Modelle sind zudem mit dem DirectConnect-Befestigungsraster versehen. Durch den Verzicht auf Adapterplaten wird somit eine einfache und schnelle Integration mit anderen Robohand-Produkten möglich. DRF Schwenkeinheiten mit Drehteller und DirectConnect stehen exemplarisch für eine einfache Integration mit anderen Robohand-Produkten und Anwendungen, welche einen präzisen Endanschlag und einen nachschwingfreien Betrieb erfordern. DRG Schwenkeinheiten mit Wellenausgang und DirectConnect sind für Anwendungen, bei denen eine weniger präzisere Positionierung am Endanschlag und ein Nachschwingverhalten akzeptabel sind. RR Schwenkeinheiten für leichte, mittelschwere und schwere Lasten verfügen über einen Drehteller und eine flache Bauweise für kleinräumige Anwendungen.
Applications:
destaco.de/Vorrichtungen/Qualitätssicherung, Montage, CNC Fertigung, Kunststoff-Spritzguss

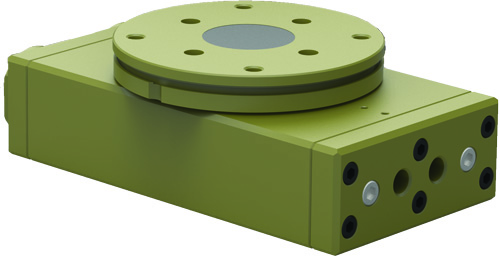

DESTACO RR-18M-180 RR - Schwenkeinheit kleine Werkstücke Max. Last: 0,45 kg, Drehmoment 0,7 Nm, Schwenkwinkel 180°

Schwenkeinheit mit Aufnahmeplatte für kleine Werkstücke RRDiese schmalen, kompakten und leichgewichtigen Schwenkeinheiten sind für Gewichtsbelastungen bis 1,3Kg ausgelegt. Schwenkwinkel von 45, 90, 135 or 180 Grad sind serienmäßig verfügbar. Optional sind abgedichteter Flansch oder Abgedichteter Flanch aus korrosionbeständigem Material erhältlichr• Geringer PlatzbedarfDie „ultraflache“ Bauweise und Lager unterhalb der Aufnahmeplatte ergeben ein extrem kompaktes Gerät für klein- räumige Anwendungen. Werkzeuge und andere Komponenten können direkt an der Aufnahmeplatte befestigt werden. Zusätzliche Befestigungselemente sind nicht erforderlich. • Präzise BewegungDie spielfreie Bewegung der vorgespann- ten Kugellager und die mit Passstiften ausgeführte Positionierung erhöhen die Präzision und Wiederholgenauigkeit dieser Schwenkeinheit. • Integrierte Luftdurchführungen Zur Vermeidung verdrehter Luftleitungen

Auf Anfrage

Details

DESTACO RR-36-180 Schwenkeinheit mittlere Werkstücke Max. Last: 3,6 kg, Drehmoment 7,4 Nm, Schwenkwinkel 180°, INCH= Zöllige Ausführung

Schwenkeinheit mit Aufnahmeplatte für mittelgroße Werkstücke Diese Schwenkeinheiten für mittlere Belastungen sind für Gewichtsbelastungen bis 6.8Kg ausgelegt. Schwenkwinkel von 45, 90, 135 or 180 Grad sind serienmäßig verfügbar Optional sind Mittenstop und Luftdurchführung erhältlich.• Geringer PlatzbedarfDie „ultraflache“ Bauweise und Lager unterhalb der Aufnahme- platte ergeben ein extrem kom- pakte Einheit für kleinräumige Anwendungen. Werkzeuge und andere Komponenten können direkt an der Aufnahmeplatte befestigt werden. Zusätzliche Befestigungselemente sind nicht erforderlich. • Präzise BewegungDie spielfreie Bewegung der vor- gespannten Kugellager und die mit Passstiften ausgeführte Positionie- rung erhöhen die Präzision und Wiederholgenauigkeit dieser Schwenkeinheit. • Integrierte Luftdurchführungen Zur Vermeidung verdrehter Luft- leitungen.Bestellbeispiel: LE70000 RR-36M-45 (Metrische Ausführung, Schwenkwinkel von 45°)

Auf Anfrage

Details

DESTACO RR-56M-180-A Schwenkeinheit große Werkstücke Max. Last: 13 kg, Drehmoment 35 Nm, Schwenkwinkel 180°, A= Stoßdämpfer

Schwenkeinheit mit Aufnahmeplatte für große Werkstücke Diese Schwerlast Schwenkeinheiten sind für Gewichtsbelastungen bis 91 kg ausgelegt. Schwenkwinkel von 45, 90, 135 or 180 Grad sind serienmäßig verfügbar. Optional sind Stoßdämpfer, Mittenstellung und Luftdurchführungen erhältlich• Geringer PlatzbedarfDie „ultraflache“ Bauweise und Lager un- terhalb der Aufnahmeplatte ergeben eine extrem kompakte Einheit für kleinräumige Anwendungen. Werkzeuge und andere Komponenten können direkt an der Auf- nahmeplatte befestigt werden. Zusätzliche Befestigungselemente sind nicht erforderlich. • Große Werkstückgewichte, hohe TrägheitsmomenteDie Modelle RR-55, RR-66 und RR-76 wurden für schwere Einsätze in der Industrie und in Gießereien entwickelt. • Präzise BewegungDie spielfreie Bewegung der vorgespann- ten Kugellager und die mit Passstiften ausgeführte Positionierung erhöhen die Präzision und Wiederholgenauigkeit dieser Schwenkeinheit. • Integrierte Luftdurchführungen Zur Vermeidung verdrehter Luftleitungen • Pneumatischer/hydraulischer BetriebDas Modell RR-76 kann sowohl pneuma- tisch als auch hydraulisch betrieben werden.

Varianten ab 0,00 €

Ab 2.660,00 €

Details
