02 Überauszug T- Form Hochpräzise Teleskopschienen
Überauszug T-Form – Hochpräzise Schwerlast-Teleskopschienen für maximale Auszugslänge
Die hochpräzisen Schwerlast-Teleskopschienen in T-Form mit Überauszug ermöglichen ein Ausfahren über die volle Schienenlänge hinaus – ideal für Anwendungen, bei denen schwere Bauteile weit über den Rahmen bewegt werden müssen. Mit Traglasten zwischen rund 70 kg und 640 kg bieten diese Schienen zuverlässige Stabilität auch unter hoher Dauerbelastung.
Leschhorn – eigene Fertigung für flexible Sonderlösungen
Durch die eigene Produktion kann Leschhorn individuelle Sonderanfertigungen realisieren – von speziellen Längen über abweichende Bohrbilder bis hin zu projektspezifischen Materialvarianten. Diese Flexibilität ermöglicht maßgeschneiderte Lösungen für anspruchsvolle industrielle Einsatzbereiche.
Präzise und langlebig
Gefertigt aus hochwertigem Wälzlagerstahl und ausgestattet mit präzise bearbeiteten Laufbahnen sorgen diese Schienen für einen ruhigen, exakt geführten Lauf – auch bei intensiver Nutzung. Ob Maschinenbau, Automatisierung oder anspruchsvolle Mess- und Prüfanlagen: Die Überauszug T-Form Schienen garantieren Präzision, Tragkraft und lange Lebensdauer.
Jetzt Sortiment entdecken und die passende hochpräzise Überauszug-Schiene für Ihre Anwendung auswählen.
Die hochpräzisen Schwerlast-Teleskopschienen in T-Form mit Überauszug ermöglichen ein Ausfahren über die volle Schienenlänge hinaus – ideal für Anwendungen, bei denen schwere Bauteile weit über den Rahmen bewegt werden müssen. Mit Traglasten zwischen rund 70 kg und 640 kg bieten diese Schienen zuverlässige Stabilität auch unter hoher Dauerbelastung.
Leschhorn – eigene Fertigung für flexible Sonderlösungen
Durch die eigene Produktion kann Leschhorn individuelle Sonderanfertigungen realisieren – von speziellen Längen über abweichende Bohrbilder bis hin zu projektspezifischen Materialvarianten. Diese Flexibilität ermöglicht maßgeschneiderte Lösungen für anspruchsvolle industrielle Einsatzbereiche.
Präzise und langlebig
Gefertigt aus hochwertigem Wälzlagerstahl und ausgestattet mit präzise bearbeiteten Laufbahnen sorgen diese Schienen für einen ruhigen, exakt geführten Lauf – auch bei intensiver Nutzung. Ob Maschinenbau, Automatisierung oder anspruchsvolle Mess- und Prüfanlagen: Die Überauszug T-Form Schienen garantieren Präzision, Tragkraft und lange Lebensdauer.
Jetzt Sortiment entdecken und die passende hochpräzise Überauszug-Schiene für Ihre Anwendung auswählen.
Leschhorn HPTCU 12052-0500-GG-ST Hochpräzise Schwerlast-Teleskopschienen, TC-Profil 120x52, Überauszug 150%, A=750, GG: Gewinde M8/Gewinde M10, Lastwert 620kg, Stahl verzinkt
Die Drei Läufer der Hochpräzise Schwerlast T-Form Teleskopschiene ermöglichen einen Überauszug um 150% der geschlossenen Schienenlänge. Die HPTCU-12052 ist ein extrem belastbarer Überauszug Schwerlastteleskopschiene, die für eine Vielzahl von Anwendungen (Feuerwehr, Marine, Fahrzeugausrüster, Militär usw.) geeignet ist.Aufgrund der extremen Festigkeit des mobilen "E"-Trägers ist dieser Schlitten robust gegenüber Lasten, wenn er sich in der ausgefahrenen Position befindet, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen macht. Im Gegensatz zu vielen anderen Schienen aus gewalztem "C" Stahl -Profilen. Die Hochpräzise Schwerlast Teleskopschiene sind komplett aus Stahl gefertigt, was sie ideal für den Einsatz bei hohen Temperaturen -40° bis +200°C macht.Die HPTCU-12052 verfügt über eine korrosionsbeständige elektrolytische Zinkbeschichtung gemäß ISO 2081 und ist präzisionsgefertigt, um eine geräusch- und reibungsarme Betriebsbewegung zu erzeugen. Die Schienen werden aus kaltgezogenem Stahl C45E+C nach EN 10277 hergestellt. Standard-Kugelkäfige werden aus verzinktem Blech gefertigt und die Kugellager sind aus Kohlenstoffstahl C85 G100 nach DIN 5401. • Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge• Verfahrgeschwindigkeit max. 0,8m/s• Toleranz Einbaubreite ± 0,5 mm / LäuferHinweis:Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
Auf Anfrage
Leschhorn HPTCU 6033-0300-GG-ST Hochpräzise Schwerlast-Teleskopschienen, TC-Profil 60x33, Überauszug 150%, A=450, GG: Gewinde M8/Gewinde M8, Lastwert 180kg, Stahl verzinkt
Die Drei Läufer der Hochpräzise Schwerlast TC-Form Teleskopschiene ermöglichen einen Überauszug um 150% der geschlossenen Schienenlänge. Die HPTCU-6033 ist ein extrem belastbarer Überauszug Schwerlastteleskopschiene, die für eine Vielzahl von Anwendungen (Feuerwehr, Marine, Fahrzeugausrüster, Militär usw.) geeignet ist.Aufgrund der extremen Festigkeit des mobilen "E"-Trägers ist dieser Schlitten robust gegenüber Lasten, wenn er sich in der ausgefahrenen Position befindet, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen macht. Im Gegensatz zu vielen anderen Schienen aus gewalztem "C" Stahl -Profilen. Die Hochpräzise Schwerlast Teleskopschiene sind komplett aus Stahl gefertigt, was sie ideal für den Einsatz bei hohen Temperaturen -40° bis +200°C macht.Die HPTCU-6033 verfügt über eine korrosionsbeständige elektrolytische Zinkbeschichtung gemäß ISO 2081 und ist präzisionsgefertigt, um eine geräusch- und reibungsarme Betriebsbewegung zu erzeugen. Die Schienen werden aus kaltgezogenem Stahl C45E+C nach EN 10277 hergestellt. Standard-Kugelkäfige werden aus verzinktem Blech gefertigt und die Kugellager sind aus Kohlenstoffstahl C85 G100 nach DIN 5401. • Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge• Verfahrgeschwindigkeit max. 0,8m/s• Toleranz Einbaubreite ± 0,5 mm / LäuferHinweis:Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
Auf Anfrage

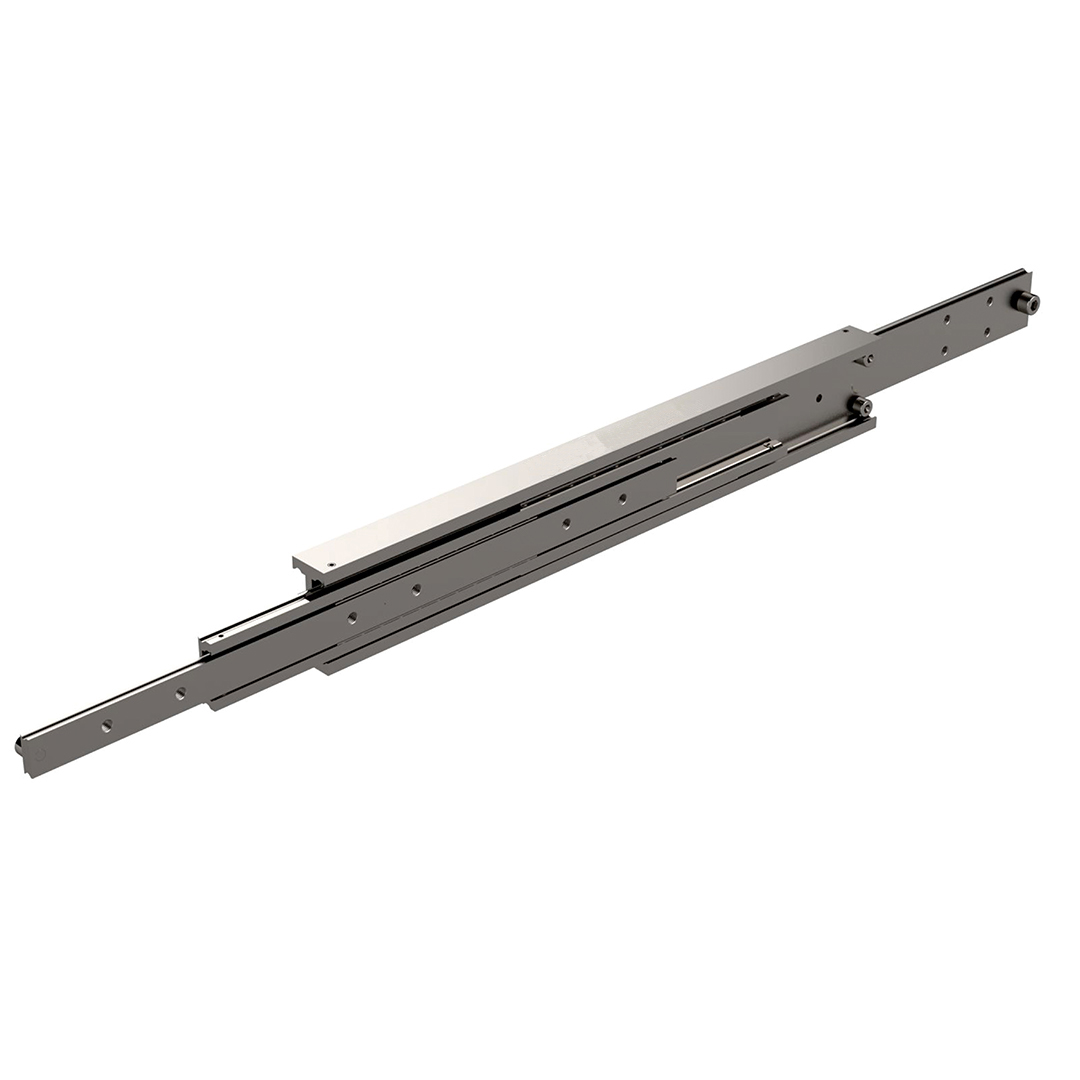

Leschhorn HPTCU 9041-0500-GG-ST Hochpräzise Schwerlast-Teleskopschienen, TC-Profil 90x41, Überauszug 150%, A=750, GG: Gewinde M8/Gewinde M8, Lastwert 430kg, Stahl verzinkt
Die Drei Läufer der Hochpräzise Schwerlast TC-Form Teleskopschiene ermöglichen einen Überauszug um 150% der geschlossenen Schienenlänge. Die HPTCU-9041 ist ein extrem belastbarer Überauszug Schwerlastteleskopschiene, die für eine Vielzahl von Anwendungen (Feuerwehr, Marine, Fahrzeugausrüster, Militär usw.) geeignet ist.Aufgrund der extremen Festigkeit des mobilen "E"-Trägers ist dieser Schlitten robust gegenüber Lasten, wenn er sich in der ausgefahrenen Position befindet, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen macht. Im Gegensatz zu vielen anderen Schienen aus gewalztem "C" Stahl -Profilen. Die Hochpräzise Schwerlast Teleskopschiene sind komplett aus Stahl gefertigt, was sie ideal für den Einsatz bei hohen Temperaturen -40° bis +200°C macht.Die HPTCU-9041 verfügt über eine korrosionsbeständige elektrolytische Zinkbeschichtung gemäß ISO 2081 und ist präzisionsgefertigt, um eine geräusch- und reibungsarme Betriebsbewegung zu erzeugen. Die Schienen werden aus kaltgezogenem Stahl C45E+C nach EN 10277 hergestellt. Standard-Kugelkäfige werden aus verzinktem Blech gefertigt und die Kugellager sind aus Kohlenstoffstahl C85 G100 nach DIN 5401. • Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge• Verfahrgeschwindigkeit max. 0,8m/s• Toleranz Einbaubreite ± 0,5 mm / LäuferHinweis:Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
Auf Anfrage

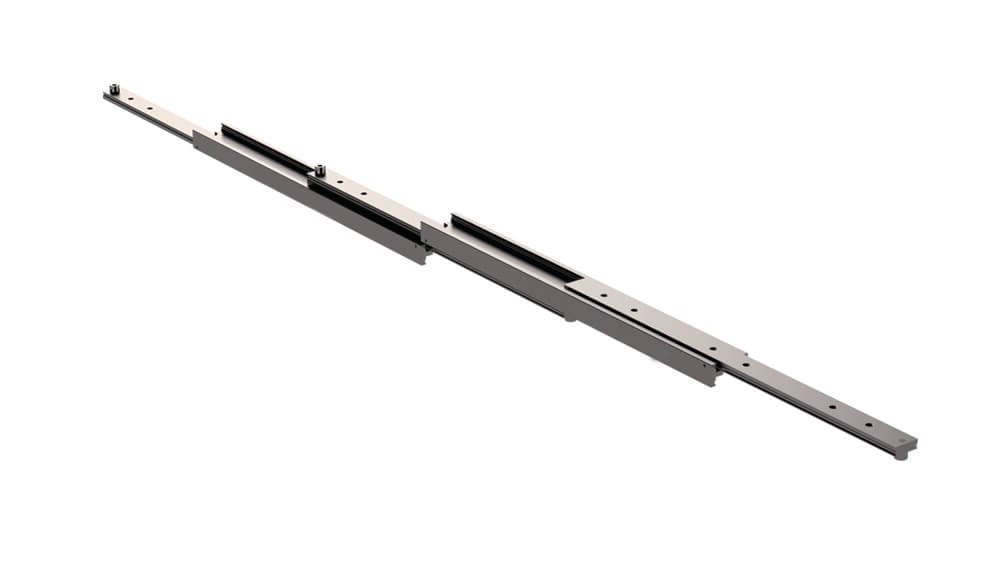

Leschhorn HPTTU 5060-0200-GG-ST Hochpräzise Schwerlast-Teleskopschienen, TT-Profil 50x60, Überauszug 200%, A=400, GG: Gewinde M8/Gewinde M8, Lastwert 190kg, Stahl verzinkt
HPTTU-5060 Überauszug Hochpräzise Schwerlast Teleskopschienen (Profil 50x60 mm) sind gut geeignet für Betriebsmittelbau, Vorrichtungsbau, Blechbau und Peripheriebaugruppen im Anlagen-, Maschinen- und Fahrzeugbau. Sie werden z. B. für Handhabungs- und Automatisierungsanwendungen für das Verfahren von schweren Lasten in linearer Richtung eingesetzt, wenn große Hübe bei geringer Baugröße gefordert sind.Beschreibung Überauszug 200%:Auszuglänge = 2x Schienenlänge· Die Tragkraft bezieht sich auf ein Schienenpaarabstand von 800 mm, bei Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und vertikalem Schienen-Einbau.· Hohe Belastbarkeit bei geringem PlatzbedarfHinweise• Entsprechend der jeweiligen Länge, erfolgt die Befestigung durch vier bzw. sechs in der Mitte positionierte M8-Gewindebohrungen.• Toleranz Einbaubreite ± 0,5 mm / Läufer• Vor– und Rücklauf ist optional mit Durchlaufsperre möglich.• Kugelgelagerte Teleskopschienen sind nicht geeignet für die Kombination " Fest - Los " Lager.• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge • Verfahrgeschwindigkeit max. 0,8m/sFür die Auswahl der geeigneten Teleskopschienen und Linearführungen sind zunächst der zur Verfügung stehende Bauraum, der gewünschte Hub so wie die aufzunehmende Last zu berücksichtigen. Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.Auf Anfrage:· Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
Auf Anfrage
