Produktnummer:
10069766
Herstellernummer:
K0288.616X080
Hersteller:
Kipp

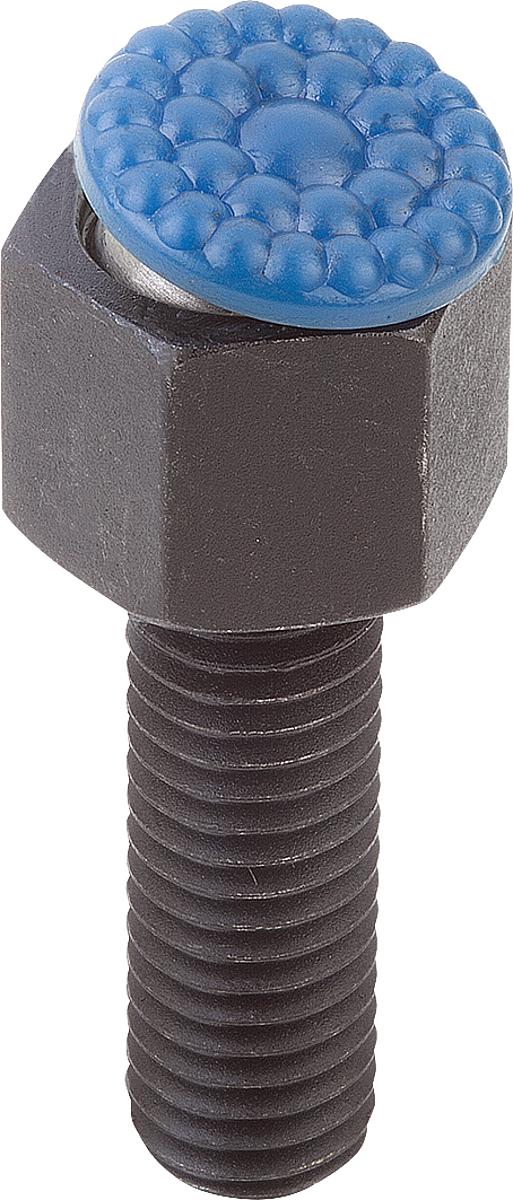

Kipp K0288.616X080 PENDELAUFLAGE FORM P MIT O RING D1=M16, L1=80
D1:
M16
D2:
23
E:
27,7
Form:
P
Kugel Ø:
20
L1:
80
L2:
25
L3:
6
SW:
24
SW1:
6
W:
24
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
71,17 €*
|
| Bis 249 |
69,03 €*
|
| Bis 499 |
67,61 €*
|
| Bis 999 |
65,48 €*
|
| Ab 1000 |
64,05 €*
|
Produktnummer:
10069766
K0288_P Pendelauflagen verstellbar, mit O Ring Form P
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Edelstahl mit Polyurethan-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel Polyurethan Härte 60° Shore.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken
verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form P: Die Polyurethan-Oberfläche ist fest auf die Kugel aufvulkanisiert. Sie ist abriebfest und nicht abfärbend. Sie bietet optimalen Schutz gegen die Beschädigung von empfindlichen Oberflächen. Die perlenartige Oberfläche erlaubt hohe Haltekräfte und lässt Luft entweichen, so dass keine Saugwirkung zwischen der Kontaktfläche und der Pendelauflage entsteht.
Vorteile:
- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
- Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Edelstahl mit Polyurethan-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel Polyurethan Härte 60° Shore.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken
verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form P: Die Polyurethan-Oberfläche ist fest auf die Kugel aufvulkanisiert. Sie ist abriebfest und nicht abfärbend. Sie bietet optimalen Schutz gegen die Beschädigung von empfindlichen Oberflächen. Die perlenartige Oberfläche erlaubt hohe Haltekräfte und lässt Luft entweichen, so dass keine Saugwirkung zwischen der Kontaktfläche und der Pendelauflage entsteht.
Vorteile:
- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
- Dadurch wird eine gleichmäßige Bewegung gewährleistet.

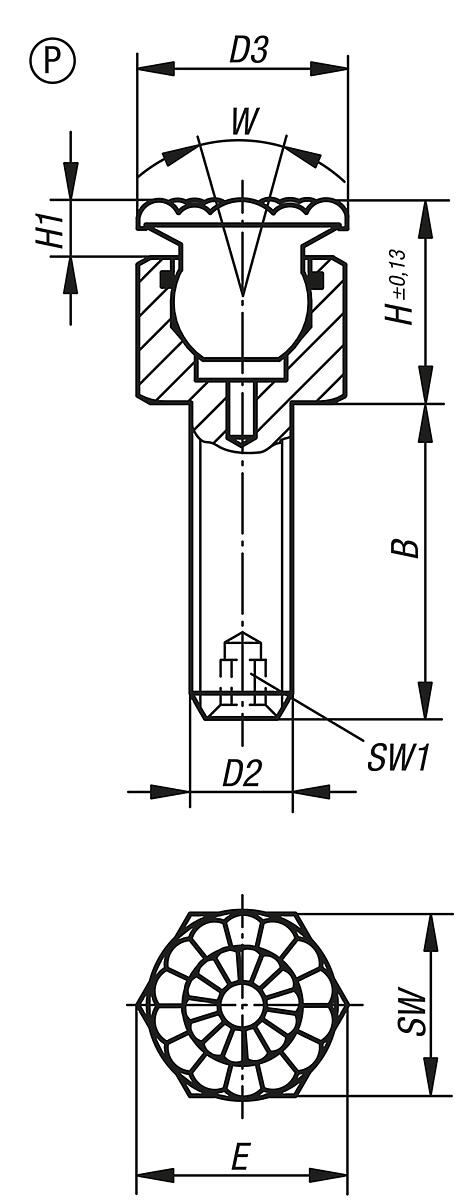

Eigenschaften
| D1: | M16 |
|---|---|
| D2: | 23 |
| E: | 27,7 |
| Form: | P |
| Kugel Ø: | 20 |
| L1: | 80 |
| L2: | 25 |
| L3: | 6 |
| SW: | 24 |
| SW1: | 6 |
| W: | 24 |
Dokumente
1
| Variante | D1 | SW | L1 | D2 | L2 | Kugel Ø | W | L3 | Form | E | SW1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069752 (K0288.606X012) |
M6 | 10 | 12 | 10 | 12 | 7 | 28 | 4 | P | 11,5 | - | ab 43,10 € |
|
10069753 (K0288.606X025) |
M6 | 10 | 25 | 10 | 12 | 7 | 28 | 4 | P | 11,5 | - | ab 43,77 € |
|
10069754 (K0288.606X040) |
M6 | 10 | 40 | 10 | 12 | 7 | 28 | 4 | P | 11,5 | - | ab 44,12 € |
|
10069755 (K0288.608X012) |
M8 | 13 | 12 | 13 | 16,5 | 10 | 28 | 5 | P | 15 | - | ab 47,48 € |
|
10069756 (K0288.608X025) |
M8 | 13 | 25 | 13 | 16,5 | 10 | 28 | 5 | P | 15 | - | ab 48,04 € |
|
10069757 (K0288.608X040) |
M8 | 13 | 40 | 13 | 16,5 | 10 | 28 | 5 | P | 15 | - | ab 48,69 € |
|
10069758 (K0288.610X015) |
M10 | 17 | 15 | 16 | 18 | 13 | 28 | 5 | P | 19,6 | 3 | ab 55,25 € |
|
10069759 (K0288.610X030) |
M10 | 17 | 30 | 16 | 18 | 13 | 28 | 5 | P | 19,6 | 3 | ab 56,07 € |
|
10069760 (K0288.610X050) |
M10 | 17 | 50 | 16 | 18 | 13 | 28 | 5 | P | 19,6 | 3 | ab 56,94 € |
|
10069761 (K0288.612X020) |
M12 | 19 | 20 | 21 | 21 | 15 | 24 | 6 | P | 21,9 | 5 | ab 60,45 € |
|
10069762 (K0288.612X040) |
M12 | 19 | 40 | 21 | 21 | 15 | 24 | 6 | P | 21,9 | 5 | ab 61,34 € |
|
10069763 (K0288.612X060) |
M12 | 19 | 60 | 21 | 21 | 15 | 24 | 6 | P | 21,9 | 5 | ab 61,75 € |
|
10069764 (K0288.616X025) |
M16 | 24 | 25 | 23 | 25 | 20 | 24 | 6 | P | 27,7 | 6 | ab 69,11 € |
|
10069765 (K0288.616X050) |
M16 | 24 | 50 | 23 | 25 | 20 | 24 | 6 | P | 27,7 | 6 | ab 69,87 € |
|
10069766 (K0288.616X080) |
M16 | 24 | 80 | 23 | 25 | 20 | 24 | 6 | P | 27,7 | 6 | ab 71,17 € |
