Produktnummer:
10069778
Herstellernummer:
K0289.120X100
Hersteller:
Kipp

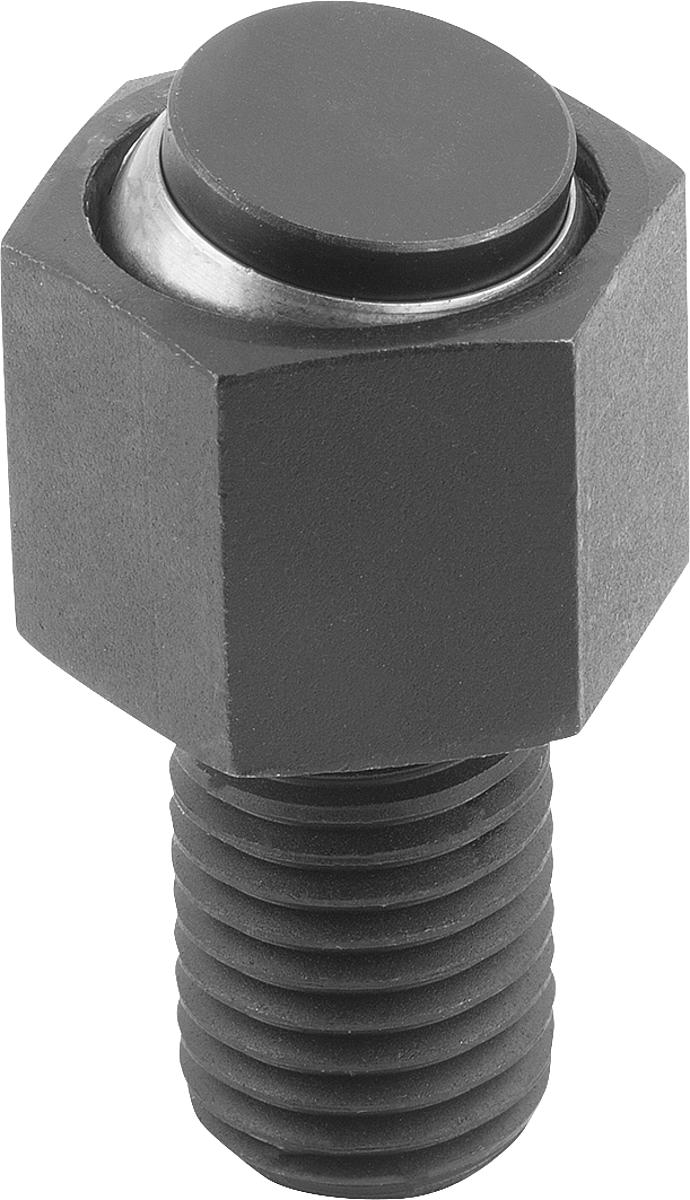

Kipp K0289.120X100 PENDELAUFLAGE FORM C MIT O RING, D1=M20, L1=100
Belastbarkeit max. kN (nur bei statischer Belastung):
85
D1:
M20
D2:
20
E:
34,6
Form:
C
Gewicht ca. kg:
0,289
Kugel Ø:
23
L1:
100
L2:
24
L3:
10
SW:
30
SW1:
8
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
99,50 €*
|
| Bis 249 |
96,52 €*
|
| Bis 499 |
94,53 €*
|
| Bis 999 |
91,54 €*
|
| Ab 1000 |
89,55 €*
|
Produktnummer:
10069778

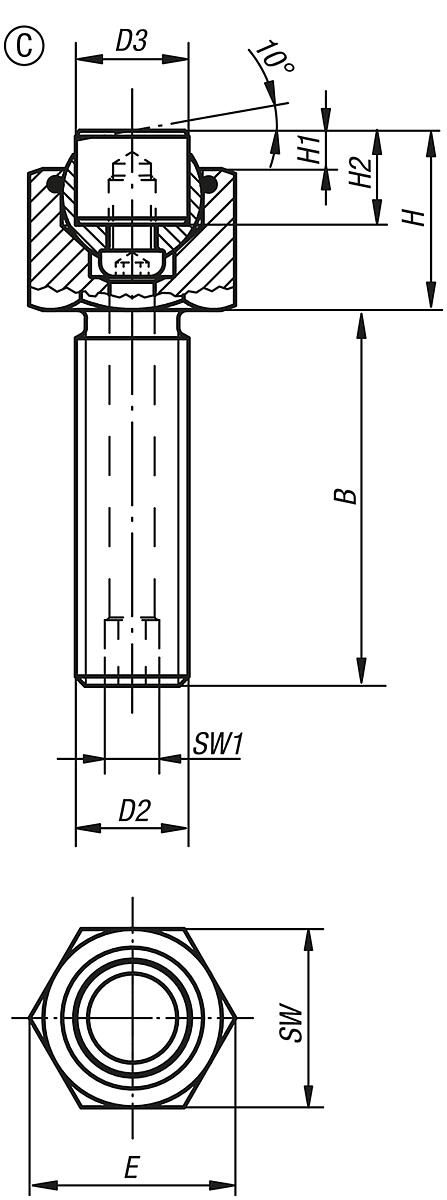

K0289_C Pendelauflagen verstellbar, mit O Ring und auswechselbaren Einsätzen, Form C
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert. Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form C Werkzeugstahl, gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
- Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
- Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert. Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form C Werkzeugstahl, gehärtet und brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
- Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
- Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 85 |
|---|---|
| D1: | M20 |
| D2: | 20 |
| E: | 34,6 |
| Form: | C |
| Gewicht ca. kg: | 0,289 |
| Kugel Ø: | 23 |
| L1: | 100 |
| L2: | 24 |
| L3: | 10 |
| SW: | 30 |
| SW1: | 8 |
Dokumente
1
| Variante | SW | D1 | Form | D2 | Gewicht ca. kg | L1 | E | Kugel Ø | L3 | SW1 | L2 | Belastbarkeit max. kN (nur bei statischer Belastung) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069767 (K0289.110X015) |
17 | M10 | C | 10 | 0,032 | 15 | 19,6 | 13 | 10 | 3 | 17 | 19 | ab 72,15 € |
|
10069768 (K0289.110X030) |
17 | M10 | C | 10 | 0,039 | 30 | 19,6 | 13 | 10 | 3 | 17 | 19 | ab 73,34 € |
|
10069769 (K0289.110X050) |
17 | M10 | C | 10 | 0,047 | 50 | 19,6 | 13 | 10 | 3 | 17 | 19 | ab 74,36 € |
|
10069770 (K0289.112X020) |
19 | M12 | C | 12 | 0,048 | 20 | 21,9 | 15 | 10 | 5 | 19 | 30 | ab 78,92 € |
|
10069771 (K0289.112X040) |
19 | M12 | C | 12 | 0,059 | 40 | 21,9 | 15 | 10 | 5 | 19 | 30 | ab 79,42 € |
|
10069772 (K0289.112X060) |
19 | M12 | C | 12 | 0,071 | 60 | 21,9 | 15 | 10 | 5 | 19 | 30 | ab 79,79 € |
|
10069773 (K0289.116X025) |
24 | M16 | C | 16 | 0,100 | 25 | 27,7 | 20 | 10 | 6 | 23 | 50 | ab 85,36 € |
|
10069774 (K0289.116X050) |
24 | M16 | C | 16 | 0,127 | 50 | 27,7 | 20 | 10 | 6 | 23 | 50 | ab 85,36 € |
|
10069775 (K0289.116X080) |
24 | M16 | C | 16 | 0,159 | 80 | 27,7 | 20 | 10 | 6 | 23 | 50 | ab 87,21 € |
|
10069776 (K0289.120X030) |
30 | M20 | C | 20 | 0,171 | 30 | 34,6 | 23 | 10 | 8 | 24 | 85 | ab 94,59 € |
|
10069777 (K0289.120X060) |
30 | M20 | C | 20 | 0,220 | 60 | 34,6 | 23 | 10 | 8 | 24 | 85 | ab 95,79 € |
|
10069778 (K0289.120X100) |
30 | M20 | C | 20 | 0,289 | 100 | 34,6 | 23 | 10 | 8 | 24 | 85 | ab 99,50 € |
|
10069779 (K0289.124X040) |
36 | M24 | C | 25 | 0,321 | 40 | 41,6 | 28 | 10 | 10 | 30 | 121 | ab 114,40 € |
|
10069780 (K0289.124X100) |
36 | M24 | C | 25 | 0,468 | 100 | 41,6 | 28 | 10 | 10 | 30 | 121 | ab 120,67 € |
