Produktnummer:
10069790
Herstellernummer:
K0289.220X030
Hersteller:
Kipp
Kipp K0289.220X030 PENDELAUFLAGE FORM E MIT O RING D1=M20, L1=30
Belastbarkeit max. kN (nur bei statischer Belastung):
85
D1:
M20
D2:
20
E:
34,6
Form:
E
Gewicht ca. kg:
0,171
Kugel Ø:
23
L1:
30
L2:
24
L3:
10
SW:
30
SW1:
8
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
98,35 €*
|
| Bis 249 |
95,40 €*
|
| Bis 499 |
93,43 €*
|
| Bis 999 |
90,48 €*
|
| Ab 1000 |
88,52 €*
|
Produktnummer:
10069790

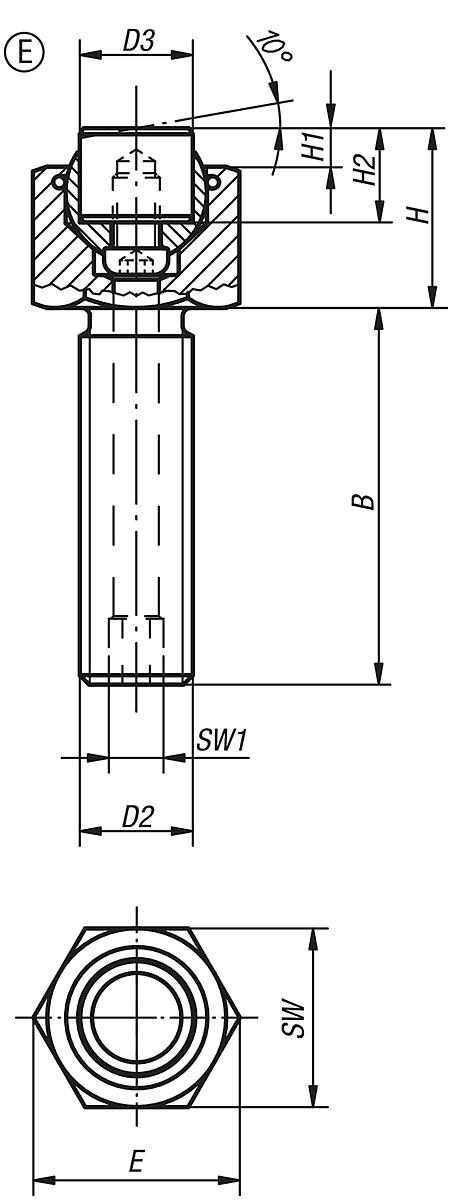

K0289_E Pendelauflagen verstellbar, mit O Ring und auswechselbaren Einsätzen, Form E
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert. Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz Edelstahl, gehärtet, blank.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
- Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
- Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert. Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz Edelstahl, gehärtet, blank.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
- Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
- Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 85 |
|---|---|
| D1: | M20 |
| D2: | 20 |
| E: | 34,6 |
| Form: | E |
| Gewicht ca. kg: | 0,171 |
| Kugel Ø: | 23 |
| L1: | 30 |
| L2: | 24 |
| L3: | 10 |
| SW: | 30 |
| SW1: | 8 |
Dokumente
1
| Variante | SW | Form | D1 | D2 | Gewicht ca. kg | L1 | E | Kugel Ø | L3 | SW1 | L2 | Belastbarkeit max. kN (nur bei statischer Belastung) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069781 (K0289.210X015) |
17 | E | M10 | 10 | 0,032 | 15 | 19,6 | 13 | 10 | 3 | 17 | 19 | ab 74,67 € |
|
10069782 (K0289.210X030) |
17 | E | M10 | 10 | 0,039 | 30 | 19,6 | 13 | 10 | 3 | 17 | 19 | ab 75,56 € |
|
10069783 (K0289.210X050) |
17 | E | M10 | 10 | 0,047 | 50 | 19,6 | 13 | 10 | 3 | 17 | 19 | ab 76,49 € |
|
10069784 (K0289.212X020) |
19 | E | M12 | 12 | 0,048 | 20 | 21,9 | 15 | 10 | 5 | 19 | 30 | ab 81,61 € |
|
10069785 (K0289.212X040) |
19 | E | M12 | 12 | 0,059 | 40 | 21,9 | 15 | 10 | 5 | 19 | 30 | ab 82,55 € |
|
10069786 (K0289.212X060) |
19 | E | M12 | 12 | 0,071 | 60 | 21,9 | 15 | 10 | 5 | 19 | 30 | ab 83,04 € |
|
10069787 (K0289.216X025) |
24 | E | M16 | 16 | 0,100 | 25 | 27,7 | 20 | 10 | 6 | 23 | 50 | ab 88,02 € |
|
10069788 (K0289.216X050) |
24 | E | M16 | 16 | 0,127 | 50 | 27,7 | 20 | 10 | 6 | 23 | 50 | ab 88,90 € |
|
10069789 (K0289.216X080) |
24 | E | M16 | 16 | 0,159 | 80 | 27,7 | 20 | 10 | 6 | 23 | 50 | ab 90,31 € |
|
10069790 (K0289.220X030) |
30 | E | M20 | 20 | 0,171 | 30 | 34,6 | 23 | 10 | 8 | 24 | 85 | ab 98,35 € |
|
10069791 (K0289.220X060) |
30 | E | M20 | 20 | 0,220 | 60 | 34,6 | 23 | 10 | 8 | 24 | 85 | ab 99,72 € |
|
10069792 (K0289.220X100) |
30 | E | M20 | 20 | 0,289 | 100 | 34,6 | 23 | 10 | 8 | 24 | 85 | ab 103,88 € |
|
10069793 (K0289.224X040) |
36 | E | M24 | 25 | 0,321 | 40 | 41,6 | 28 | 10 | 10 | 30 | 121 | ab 121,56 € |
|
10069794 (K0289.224X100) |
36 | E | M24 | 25 | 0,468 | 100 | 41,6 | 28 | 10 | 10 | 30 | 121 | ab 127,66 € |
