Produktnummer:
10240373
Herstellernummer:
FLEX-285-1192-1231-3F2-PS2-E-A4
Hersteller:
LE71497-Leschhorn

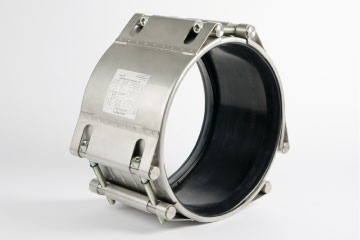

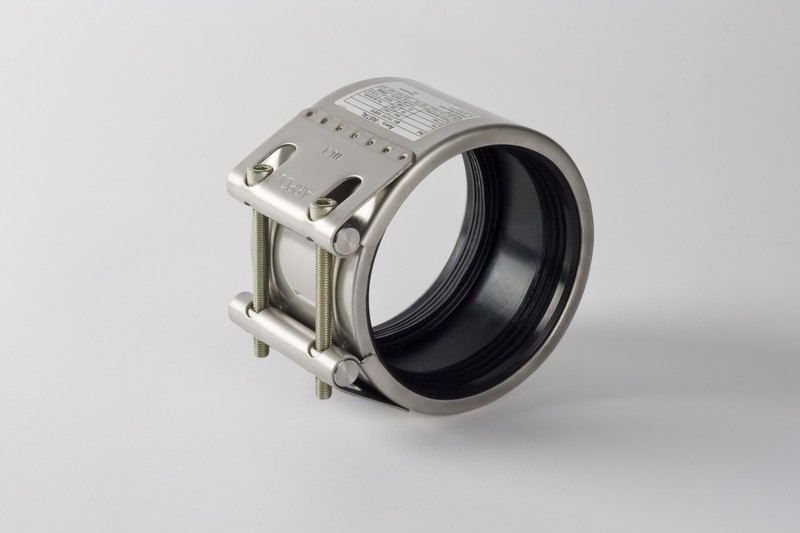

LE71497 LSFLEX-285-1192-1231-3F2-PS2-E-A4 Rohrkupplung zur Verbindung 3fach Verschluss, DA 1192-1231 mm, PS 2; BL 285, Dichtung EPDM, Material V4A (1.4571), max. Ø-Unterschied 9 mm
DA:
1192-1231
Material:
A4 (W5*)
Nennweite (DN):
1200
LE INSTAL (Flex) Breite 300, Serie IBW bis IHGW Rohrkupplung zur Verbindung, DN 300-1200
Beschreibung

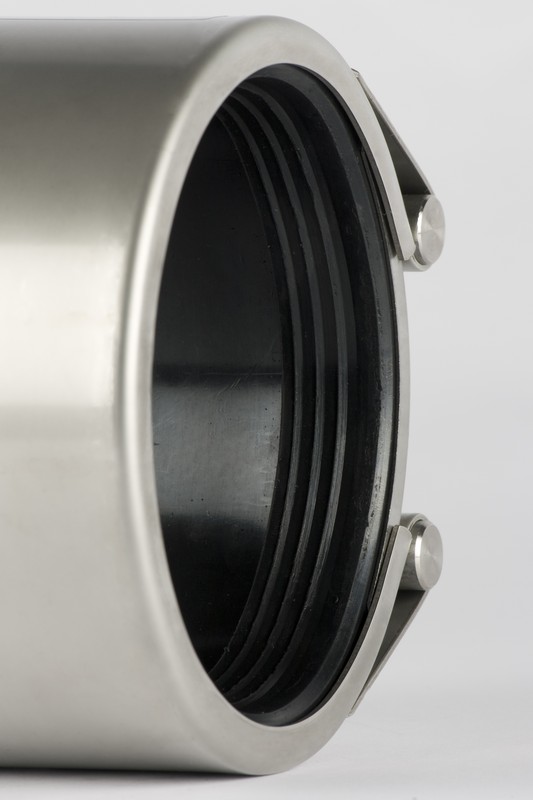

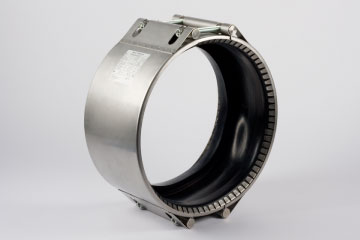

LE INSTAL (Flex) Breite 300, Serie IBW bis IHGW, Rohrkupplung zur Verbindung von Rohrleitungen DN 300-1200
INSTAL (Flex) ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).
Zulässige Toleranzen für INSTAL (Flex):

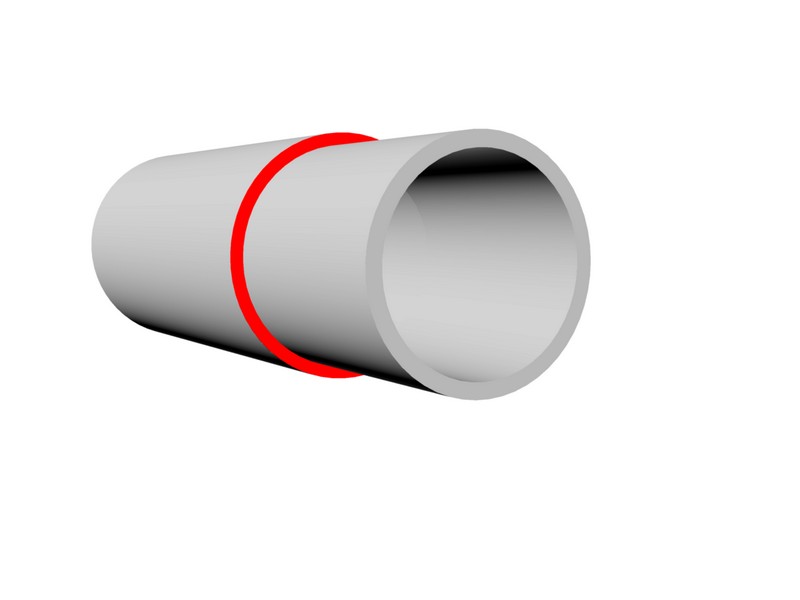

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;

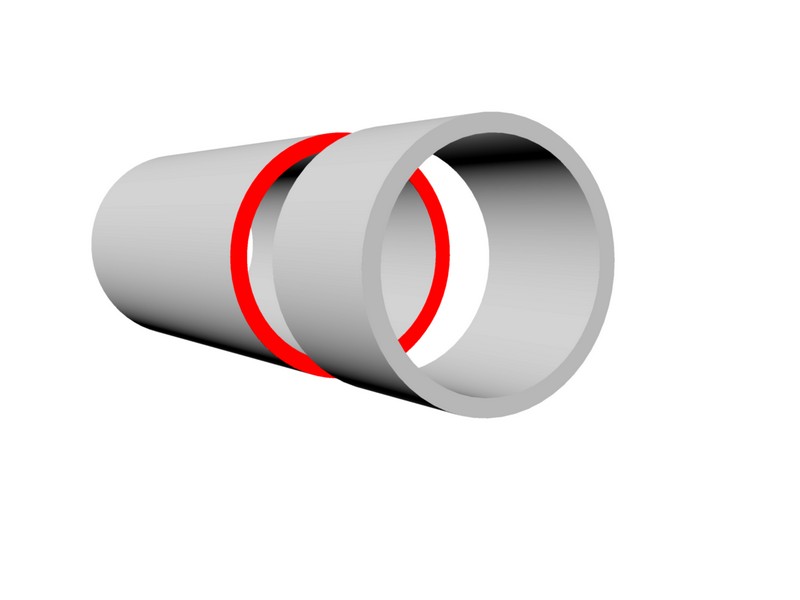

- Verbindung von Rohren mit Rohrendenabstand;

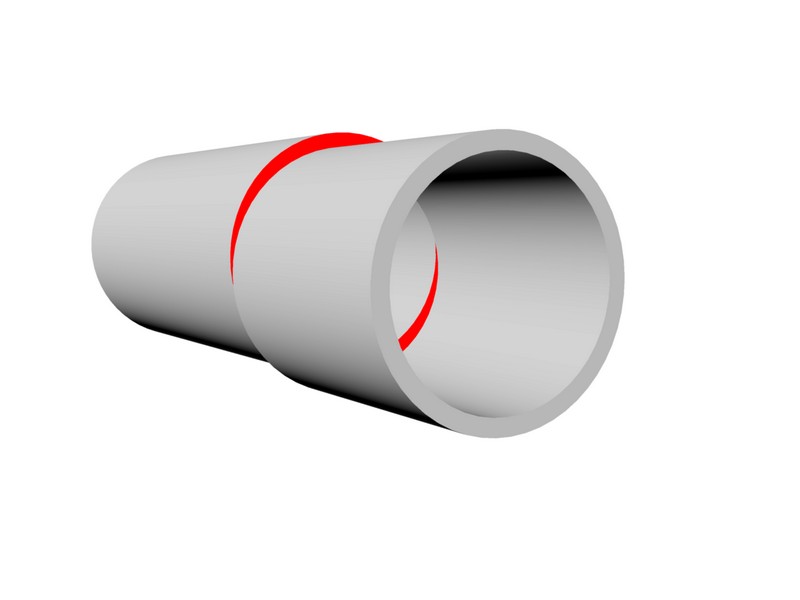

- Verbindung von Rohren mit Achsversatz;

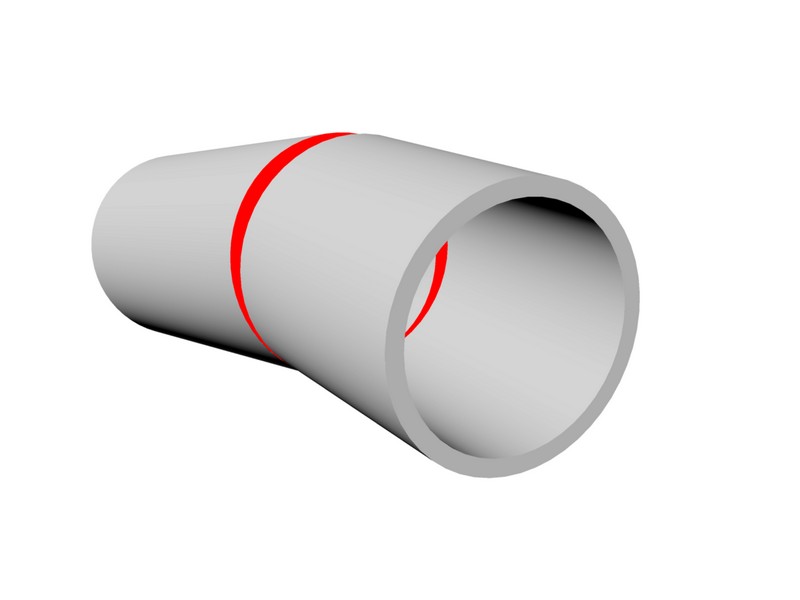

- Verbindung von Rohren mit Auswinkelung;

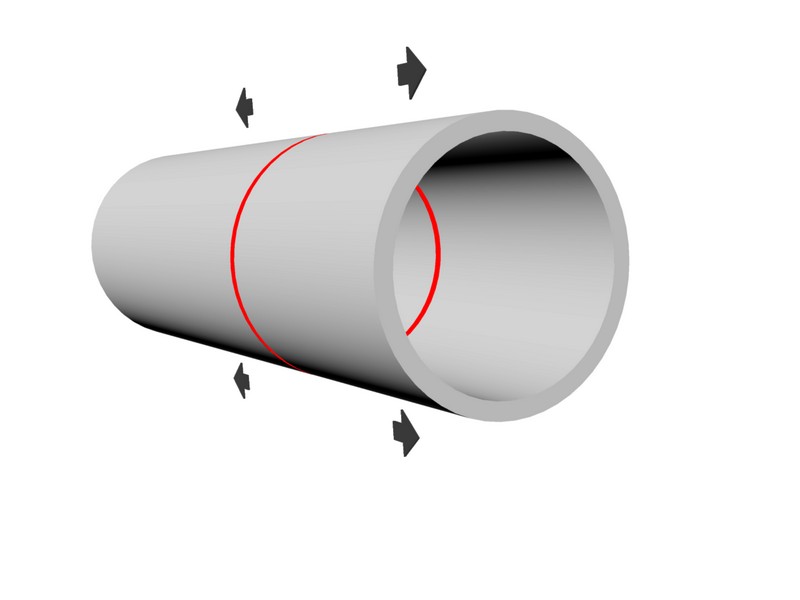

- Verbindung von Rohren mit axialer Bewegung.
Anwendungsbeispiele für INSTAL:

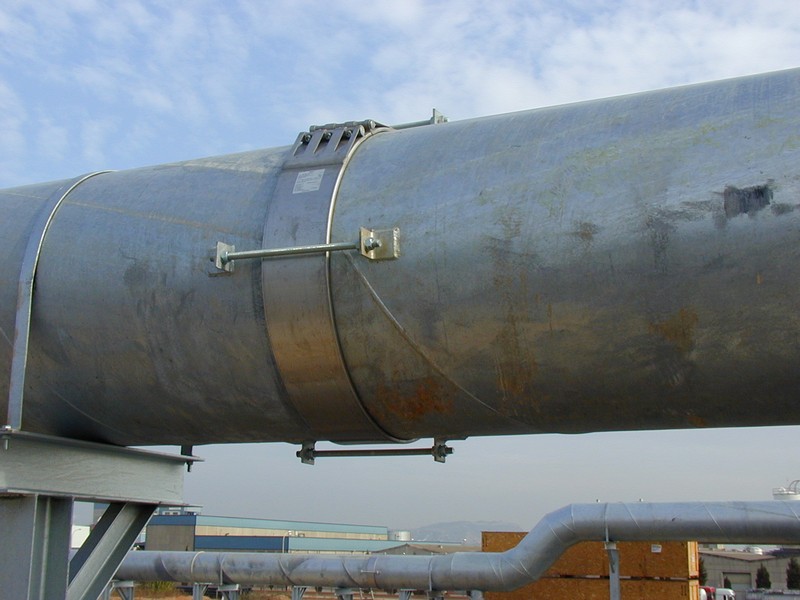

- Installation einer Stahlrohrleitung in einer Kläranlage;
- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;
- Verbindung einer GFK-Leitung mit einer Absperrklappe;
- Installation innerhalb einer Verteilkammer;
- Installation einer GFK-Rohrleitung zur Wasserversorgung;
- Installation einer verzinkten Stahlleitung zur Luftzufuhr;
- Installation einer Abwasserleitung aus Edelstahl.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W2
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung.
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5Dichtung EPDM.
Auf Anfrage: Material W2, Dichtung: NBR, Silikon rot oder blau
INSTAL (Flex) ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).
Zulässige Toleranzen für INSTAL (Flex):
- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;
- Verbindung von Rohren mit Rohrendenabstand;
- Verbindung von Rohren mit Achsversatz;
- Verbindung von Rohren mit Auswinkelung;
- Verbindung von Rohren mit axialer Bewegung.
Anwendungsbeispiele für INSTAL:
- Installation einer Stahlrohrleitung in einer Kläranlage;
- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;
- Verbindung einer GFK-Leitung mit einer Absperrklappe;
- Installation innerhalb einer Verteilkammer;
- Installation einer GFK-Rohrleitung zur Wasserversorgung;
- Installation einer verzinkten Stahlleitung zur Luftzufuhr;
- Installation einer Abwasserleitung aus Edelstahl.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W2
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung.
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5Dichtung EPDM.
Auf Anfrage: Material W2, Dichtung: NBR, Silikon rot oder blau
Eigenschaften

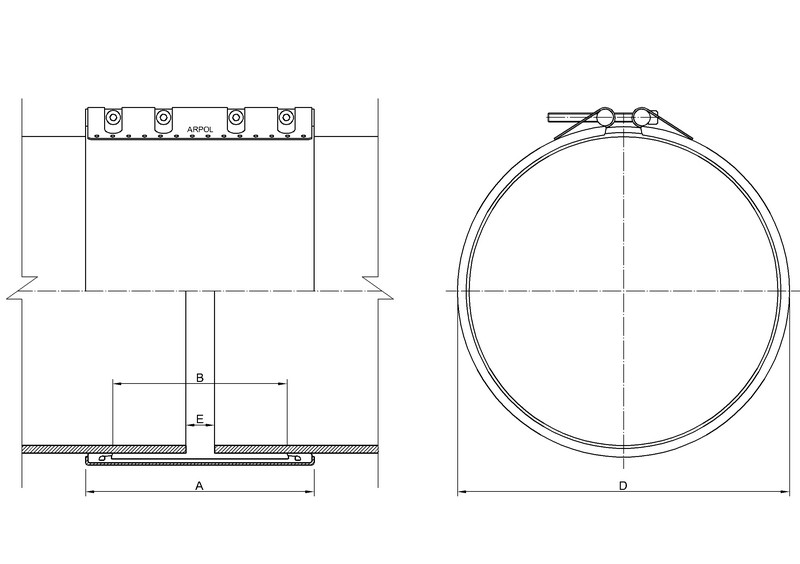

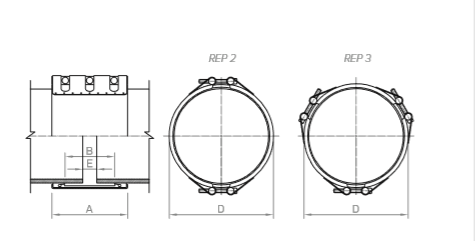

| A: | 285 |
|---|---|
| AM: | 80 |
| B: | 291 |
| DA: | 1192-1231 |
| E1: | 15 |
| E2: | 100 |
| Material: | A4 (W5*) |
| Nennweite (DN): | 1200 |
| PS: | 2 |
| Serie: | Flex |
| Verschluss: | 3 |
| d (mm): | 1289 |
