Produktnummer:
10018575
Hersteller:
LE70072-Leschhorn
Leschhorn FIX-M-76.1-PS22-E-A4 Rohrkupplung mit zugfester Verbindung FIX-M, DA 76,1; Bereich 75,3-76,9; PN 16; PS 22; BL 111;
Bereich:
75,3 - 76,9
DA:
76,1
Material:
A4 (W5*)
LS FIX-M 40 bar zugfeste Rohrkupplung für Rohre aus Stahl, DN 40-400
Beschreibung

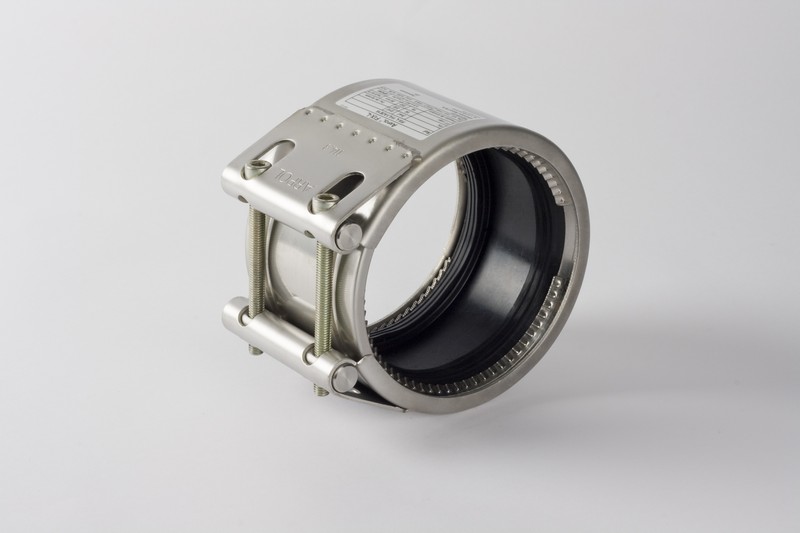

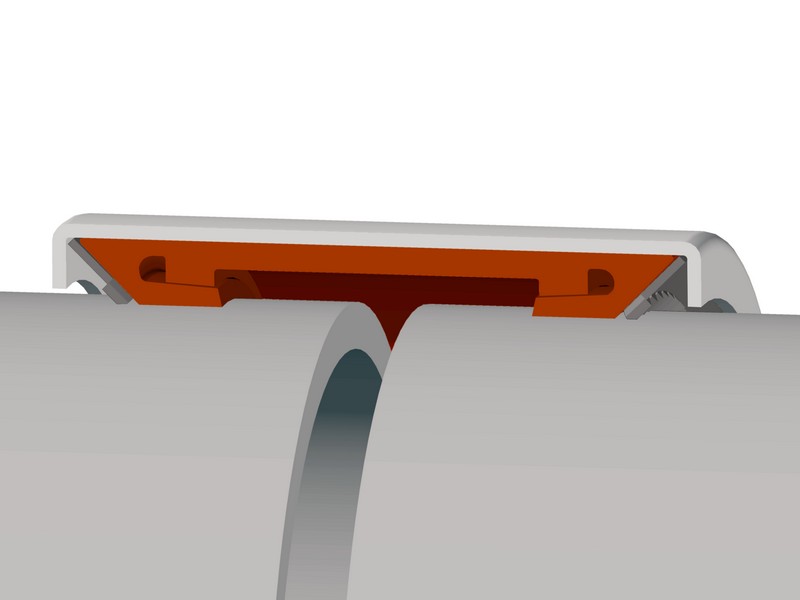

Flexible Rohrkupplung LS70072 FIX-M mit zugfester AXIALER VERANKERUNG zur Verbindung von Rohrleitungen Außendurchmesser: DA 48,3 - 406,4 mm.
FIX-M ist einsetzbar auf folgenden Rohrmaterialien: Stahl und Gusseisen.
Zulässige Toleranzen für FIX-M:

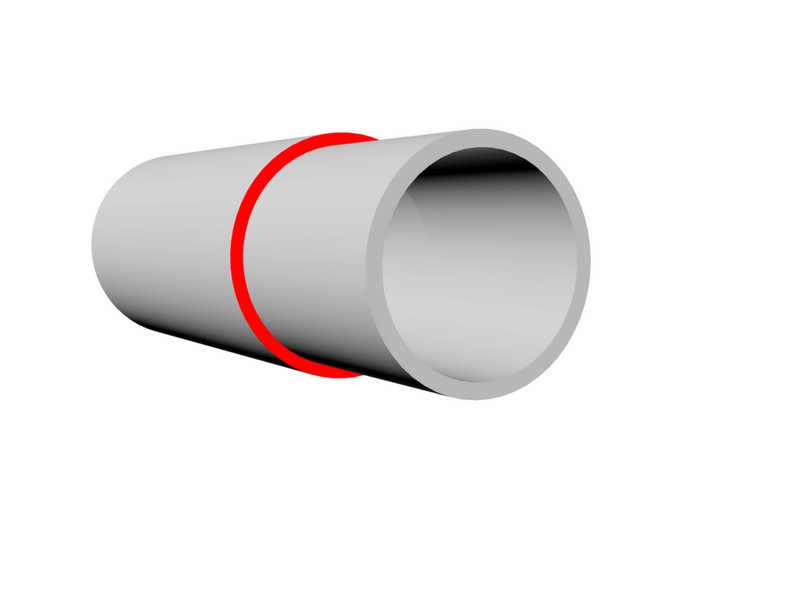

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern

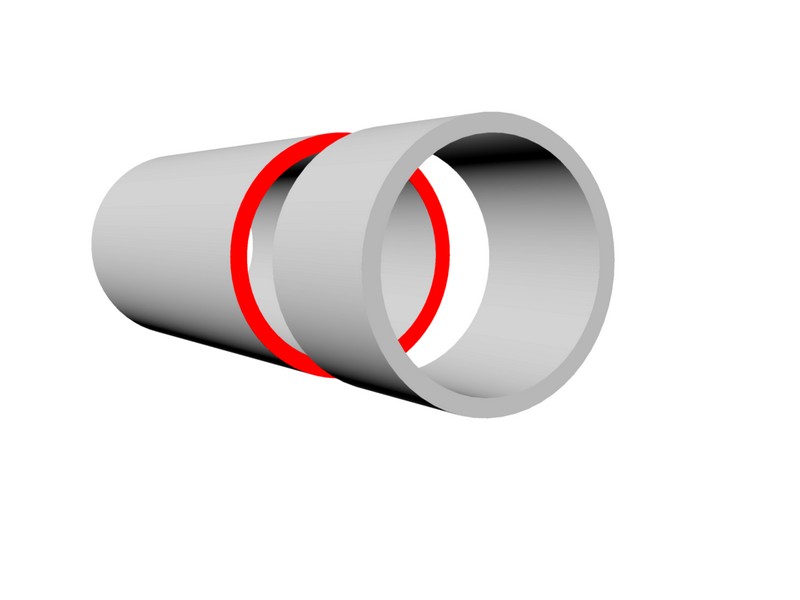

- Verbindung von Rohren mit Rohrendenabstand

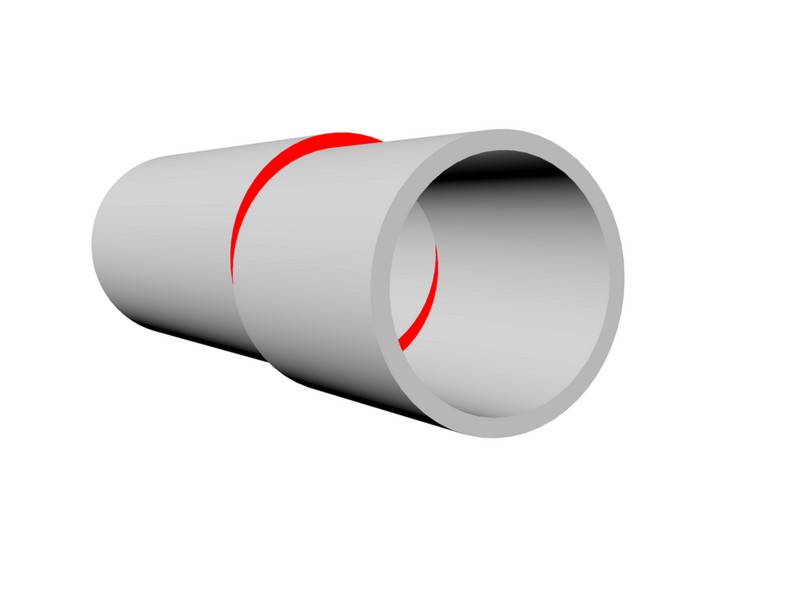

- Verbindung von Rohren mit Achsversatz

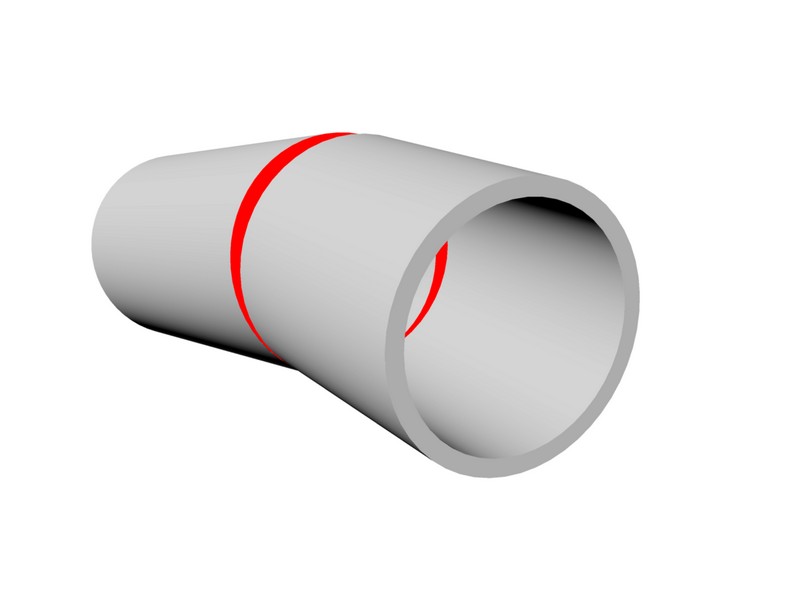

- Verbindung von Rohren mit Auswinkelung.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
FIX-M ist einsetzbar auf folgenden Rohrmaterialien: Stahl und Gusseisen.
Zulässige Toleranzen für FIX-M:
- Verbindung von Rohren mit unterschiedlichen Außendurchmessern
- Verbindung von Rohren mit Rohrendenabstand
- Verbindung von Rohren mit Achsversatz
- Verbindung von Rohren mit Auswinkelung.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
Eigenschaften

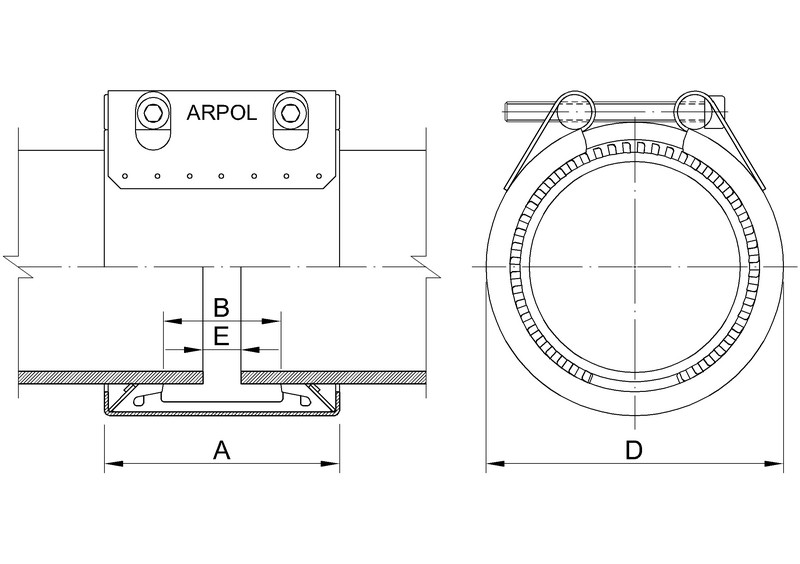

| A: | 111 |
|---|---|
| AM: | 35 |
| B: | 45 |
| Bereich: | 75,3 - 76,9 |
| DA: | 76,1 |
| E1: | 5 |
| E2: | 15 |
| Material: | A4 (W5*) |
| PN: | 16 |
| PS: | 22 |
| Verschluss: | M8 |
| d (mm): | 104 |
| Variante | Material | DA | Bereich | Preis |
|---|---|---|---|---|
|
10018551 (FIX-M-48.3-A2 E40) |
A2 (W4*) | 48,3 | 47,8 - 48,9 | ab 99,30 € |
|
10018552 (FIX-M-54.0-A2 E35) |
A2 (W4*) | 54,0 | 53,5 - 54,5 | ab 101,44 € |
|
10018553 (FIX-M-57.0-A2 E35) |
A2 (W4*) | 57,0 | 56,4 - 57,6 | ab 102,85 € |
|
10018554 (FIX-M-60.3-A2 E35) |
A2 (W4*) | 60,3 | 59,7 - 60,9 | ab 104,41 € |
|
10018571 (FIX-M-48.3-A4 E40) |
A4 (W5*) | 48,3 | 47,8 - 48,9 | ab 108,82 € |
|
10018572 (FIX-M-54.0-A4 E35) |
A4 (W5*) | 54,0 | 53,5 - 54,5 | ab 111,27 € |
|
10018573 (FIX-M-57.0-A4 E35) |
A4 (W5*) | 57,0 | 56,4 - 57,6 | ab 112,69 € |
|
10018574 (FIX-M-60.3-A4 E35) |
A4 (W5*) | 60,3 | 59,7 - 60,9 | ab 114,25 € |
|
10018555 (FIX-M-76.1-A2 E22) |
A2 (W4*) | 76,1 | 75,3 - 76,9 | ab 133,60 € |
|
10018556 (FIX-M-88.9-A2 E22) |
A2 (W4*) | 88,9 | 88,0 - 89,8 | ab 140,10 € |
|
10018575 (FIX-M-76.1-PS22-E-A4) |
A4 (W5*) | 76,1 | 75,3 - 76,9 | ab 149,54 € |
|
10018557 (FIX-M-108.0-A2 E21) |
A2 (W4*) | 108,0 | 106,9 - 109,1 | ab 149,78 € |
|
10018576 (FIX-M-88.9-A4 E22) |
A4 (W5*) | 88,9 | 88,0 - 89,8 | ab 152,58 € |
|
10018558 (FIX-M-114.3-A2 E25) |
A2 (W4*) | 114,3 | 113,2 - 115,4 | ab 156,96 € |
|
10018577 (FIX-M-108.0-A4 E21) |
A4 (W5*) | 108,0 | 106,9 - 109,1 | ab 163,29 € |
|
10018578 (FIX-M-114.3-A4 E25) |
A4 (W5*) | 114,3 | 113,2 - 115,4 | ab 172,45 € |
|
10018559 (FIX-M-133.0-A2 E19) |
A2 (W4*) | 133,0 | 131,7 - 134,3 | ab 181,23 € |
|
10018579 (FIX-M-133.0-A4 E19) |
A4 (W5*) | 133,0 | 131,7 - 134,3 | ab 198,98 € |
|
10018560 (FIX-M-139.7-A2 E18) |
A2 (W4*) | 139,7 | 138,3 - 141,1 | ab 199,16 € |
|
10018561 (FIX-M-154.0-A2 E18) |
A2 (W4*) | 154,0 | 152,4 - 155,6 | ab 213,71 € |
|
10018562 (FIX-M-159.0-A2 E18) |
A2 (W4*) | 159,0 | 157,4 - 160,6 | ab 216,74 € |
|
10018580 (FIX-M-139.7-A4 E18) |
A4 (W5*) | 139,7 | 138,3 - 141,1 | ab 218,85 € |
|
10018563 (FIX-M-168.3-A2 E18) |
A2 (W4*) | 168,3 | 166,6 - 170,0 | ab 221,99 € |
|
10018581 (FIX-M-154.0-A4 E18) |
A4 (W5*) | 154,0 | 152,4 - 155,6 | ab 236,76 € |
|
10018582 (FIX-M-159.0-A4 E18) |
A4 (W5*) | 159,0 | 157,4 - 160,6 | ab 239,94 € |
|
10018583 (FIX-M-168.3-A4 E18) |
A4 (W5*) | 168,3 | 166,6 - 170,0 | ab 246,10 € |
|
10018564 (FIX-M-219.1-A2 E16) |
A2 (W4*) | 219,1 | 216,9 - 221,3 | ab 493,02 € |
|
10018565 (FIX-M-244.5-A2 E9) |
A2 (W4*) | 244,5 | 242,0 - 247,0 | ab 523,61 € |
|
10018566 (FIX-M-267.0-A2 E8) |
A2 (W4*) | 267,0 | 264,5 - 269,5 | ab 543,64 € |
|
10018567 (FIX-M-273.0-A2 E8) |
A2 (W4*) | 273,0 | 270,5 - 275,5 | ab 550,68 € |
|
10018584 (FIX-M-219.1-A4 E16) |
A4 (W5*) | 219,1 | 216,9 - 221,3 | ab 559,29 € |
|
10018568 (FIX-M-323.9-A2 E6) |
A2 (W4*) | 323,9 | 320,5 - 327,0 | ab 592,52 € |
|
10018585 (FIX-M-244.5-A4 E9) |
A4 (W5*) | 244,5 | 242,0 - 247,0 | ab 593,56 € |
|
10018586 (FIX-M-267.0-A4 E8) |
A4 (W5*) | 267,0 | 264,5 - 269,5 | ab 616,07 € |
|
10018569 (FIX-M-355.6-A2 E6) |
A2 (W4*) | 355,6 | 352,0 - 359,0 | ab 617,63 € |
|
10018587 (FIX-M-273.0-A4 E8) |
A4 (W5*) | 273,0 | 270,5 - 275,5 | ab 623,81 € |
|
10018570 (FIX-M-406.4-A2 E5) |
A2 (W4*) | 406,4 | 402,5 - 410,5 | ab 663,52 € |
|
10018588 (FIX-M-323.9-A4 E6) |
A4 (W5*) | 323,9 | 320,5 - 327,0 | ab 671,46 € |
|
10018589 (FIX-M-355.6-A4 E6) |
A4 (W5*) | 355,6 | 352,0 - 359,0 | ab 700,08 € |
|
10018590 (FIX-M-406.4-A4 E5) |
A4 (W5*) | 406,4 | 402,5 - 410,5 | ab 751,92 € |
