Produktnummer:
10297772
Herstellernummer:
HPTU6033-030-ST
Hersteller:
LE71716-Leschhorn
Leschhorn HPTU6033-030-ST Überauszug-Hochpräzise Schwerlast Teleskopschienen, Profil 60x33; L= 300, Gewinde= M8, Lastwert 180Kg, Stahl C45E+C (1.1191) verzinkt
Auszugslänge (Hub) mm:
450
Lastwert (Paar) Kg:
180
Material:
Stahl C45E+C (1.1191) verzinkt
Schienenlänge (SL) mm:
300
Produktanfrage

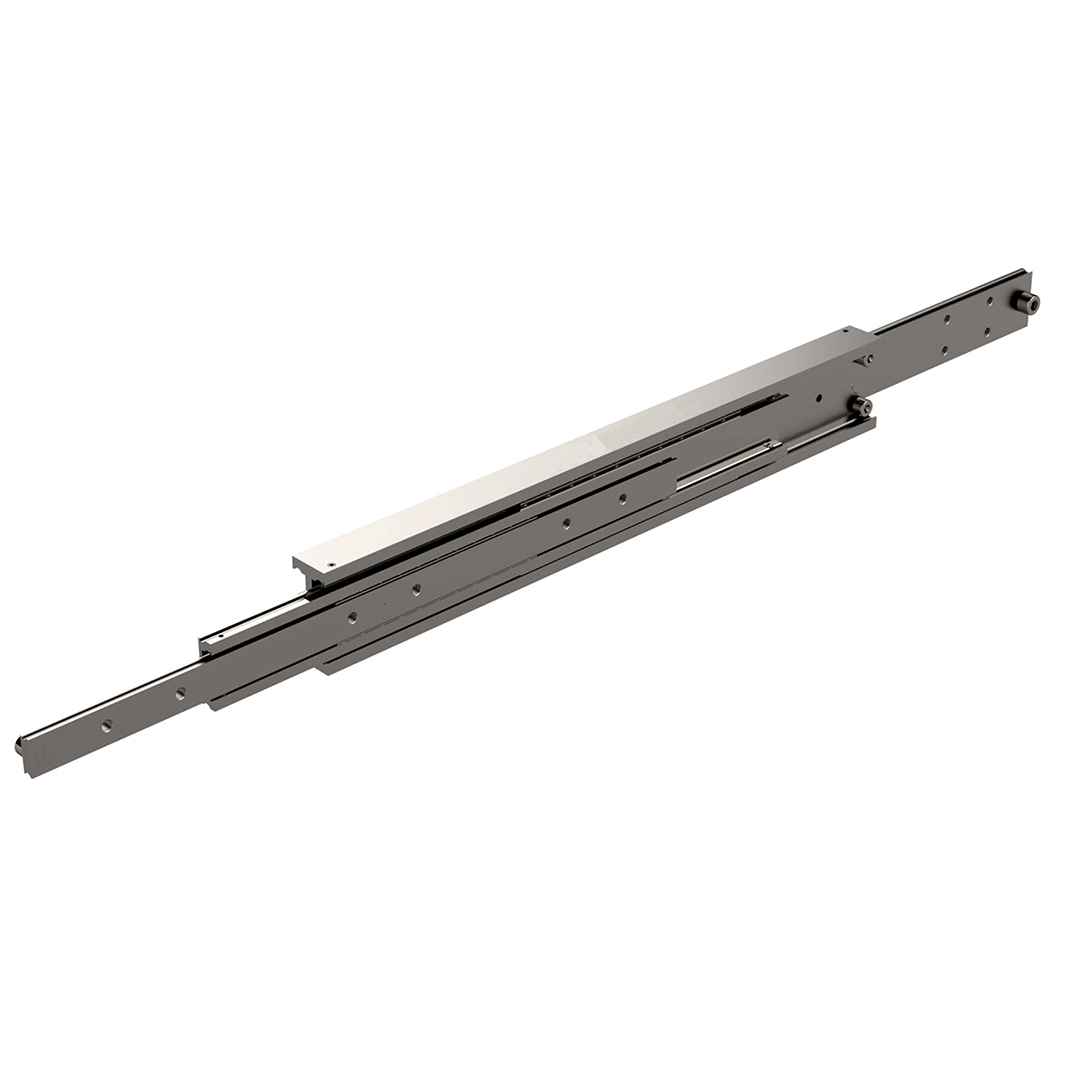

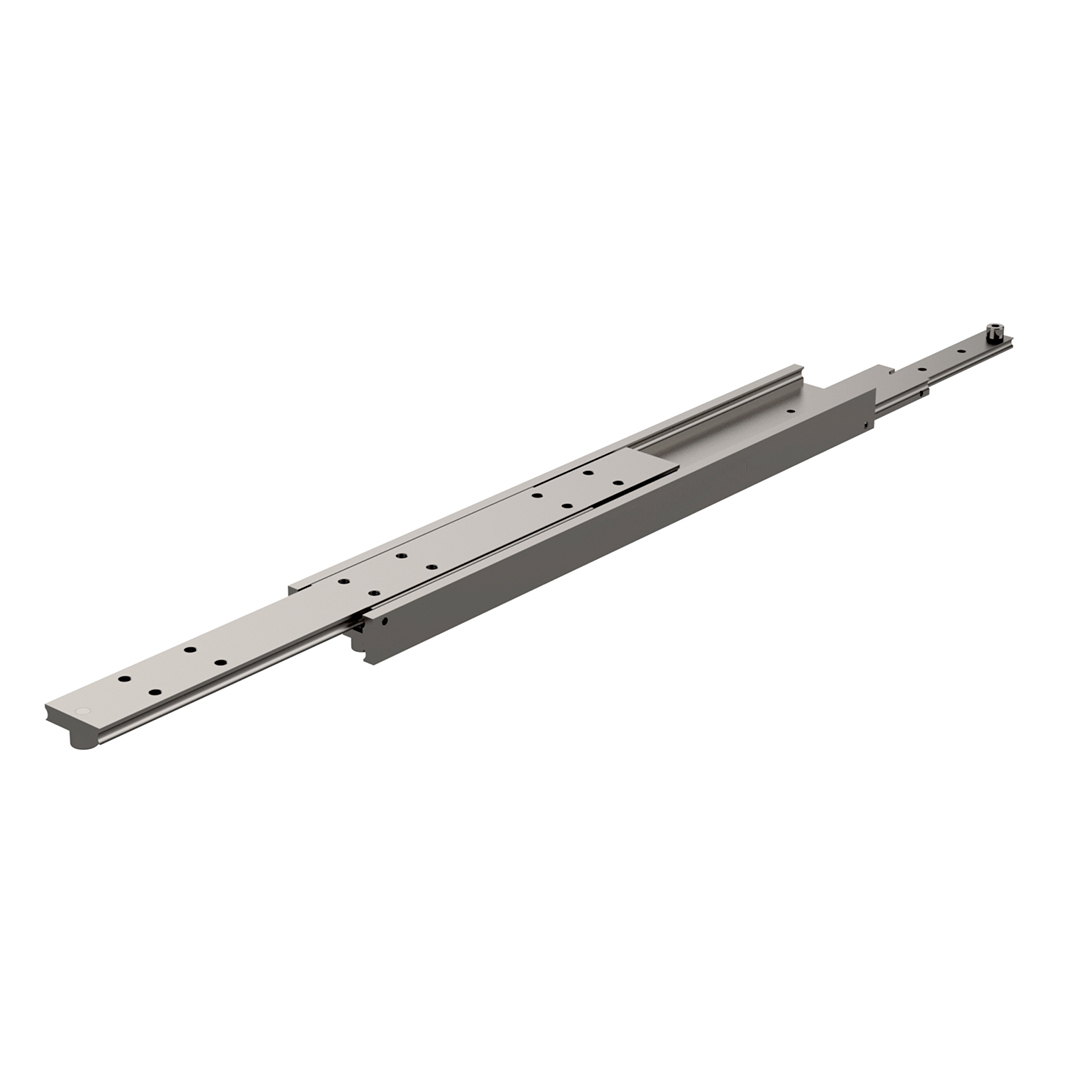

LE HPTU6033 Überauszug T-Form Hochpräzise Schwerlast Teleskopschienen, 70 - 230kg, Stahl C45E+C
Beschreibung
Die Drei Läufer der Hochpräzise Schwerlast T-Form Teleskopschiene ermöglichen einen Überauszug um 150% der geschlossenen Schienenlänge. Die HP6033 ist ein extrem belastbarer Überauszug Schwerlastteleskopschiene, die für eine Vielzahl von Anwendungen (Feuerwehr, Marine, Fahrzeugausrüster, Militär usw.) geeignet ist.
Aufgrund der extremen Festigkeit des mobilen "E"-Trägers ist dieser Schlitten robust gegenüber Lasten, wenn er sich in der ausgefahrenen Position befindet, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen macht. Im Gegensatz zu vielen anderen Schienen aus gewalztem "C" Stahl -Profilen. Die Hochpräzise Schwerlast Teleskopschiene sind komplett aus Stahl gefertigt, was sie ideal für den Einsatz bei hohen Temperaturen -40° bis +200°C macht.
Die HP6033 verfügt über eine korrosionsbeständige elektrolytische Zinkbeschichtung gemäß ISO 2081 und ist präzisionsgefertigt, um eine geräusch- und reibungsarme Betriebsbewegung zu erzeugen. Die Schienen werden aus kaltgezogenem Stahl C45E+C nach EN 10277 hergestellt. Standard-Kugelkäfige werden aus verzinktem Blech gefertigt und die Kugellager sind aus Kohlenstoffstahl C85 G100 nach DIN 5401.
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,8m/s
• Toleranz Einbaubreite ± 0,5 mm / Läufer
Hinweis:
Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
Aufgrund der extremen Festigkeit des mobilen "E"-Trägers ist dieser Schlitten robust gegenüber Lasten, wenn er sich in der ausgefahrenen Position befindet, was ihn zu einer ausgezeichneten Wahl für dynamische Anwendungen macht. Im Gegensatz zu vielen anderen Schienen aus gewalztem "C" Stahl -Profilen. Die Hochpräzise Schwerlast Teleskopschiene sind komplett aus Stahl gefertigt, was sie ideal für den Einsatz bei hohen Temperaturen -40° bis +200°C macht.
Die HP6033 verfügt über eine korrosionsbeständige elektrolytische Zinkbeschichtung gemäß ISO 2081 und ist präzisionsgefertigt, um eine geräusch- und reibungsarme Betriebsbewegung zu erzeugen. Die Schienen werden aus kaltgezogenem Stahl C45E+C nach EN 10277 hergestellt. Standard-Kugelkäfige werden aus verzinktem Blech gefertigt und die Kugellager sind aus Kohlenstoffstahl C85 G100 nach DIN 5401.
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,8m/s
• Toleranz Einbaubreite ± 0,5 mm / Läufer
Hinweis:
Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
Eigenschaften
| Auszug: | Überauszug |
|---|---|
| Auszugslänge (Hub) mm: | 450 |
| Gewindebohrungen: | M8 |
| Lastwert (Paar) Kg: | 180 |
| Material: | Stahl C45E+C (1.1191) verzinkt |
| Profil H x B: | 60x33 |
| Schienenlänge (SL) mm: | 300 |
| Toleranz Einbaubreite: | ± 0,5 mm/Läufer |
| Verkauf: | Stückweise |
| Variante | Schienenlänge (SL) mm | Auszugslänge (Hub) mm | Lastwert (Paar) Kg | Material | Preis |
|---|---|---|---|---|---|
|
10297772 (HPTU6033-030-ST) |
300 | 450 | 180 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297773 (HP6033-035-ST) |
350 | 525 | 190 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297774 (HP6033-040-ST) |
400 | 600 | 200 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297775 (HP6033-045-ST) |
450 | 675 | 210 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297776 (HP6033-050-ST) |
500 | 750 | 220 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297777 (HP6033-055-ST) |
550 | 825 | 225 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297778 (HP6033-060-ST) |
600 | 900 | 230 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297779 (HP6033-065-ST) |
650 | 975 | 210 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297780 (HP6033-070-ST) |
700 | 1050 | 190 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297781 (HP6033-075-ST) |
750 | 1125 | 170 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297782 (HP6033-080-ST) |
800 | 1200 | 160 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297783 (HP6033-085-ST) |
850 | 1275 | 150 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297784 (HP6033-090-ST) |
900 | 1350 | 140 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297785 (HP6033-095-ST) |
950 | 1425 | 135 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297786 (HP6033-100-ST) |
1000 | 1500 | 130 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297787 (HP6033-105-ST) |
1050 | 1575 | 125 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297788 (HP6033-110-ST) |
1100 | 1650 | 120 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297789 (HP6033-115-ST) |
1150 | 1725 | 115 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297790 (HP6033-120-ST) |
1200 | 1800 | 110 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297791 (HP6033-125-ST) |
1250 | 1875 | 105 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297792 (HP6033-130-ST) |
1300 | 1950 | 100 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297793 (HP6033-135-ST) |
1350 | 2025 | 95 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297794 (HP6033-140-ST) |
1400 | 2100 | 90 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297795 (HP6033-145-ST) |
1450 | 2175 | 85 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297796 (HP6033-150-ST) |
1500 | 2250 | 80 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297797 (HP6033-155-ST) |
1550 | 2325 | 75 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
|
10297798 (HP6033-160-ST) |
1600 | 2400 | 70 | Stahl C45E+C (1.1191) verzinkt | Auf Anfrage |
