Produktnummer:
10021626
Herstellernummer:
5003027
Hersteller:
Mahr Motion

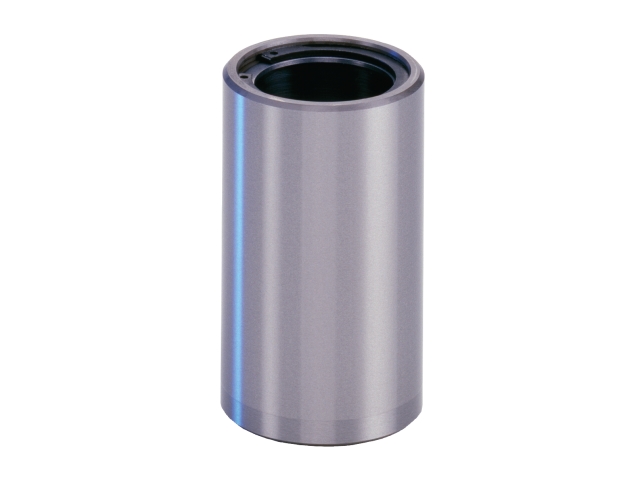

Mahr Motion 5003027 N552 dw = 4; dB = 10; l1 = 20; d1 = 7; l3 = 18, Führungsbuchse geschlossen mit Anlaufscheibe
d1:
7
dB:
10
dw:
4
l1:
20
l3:
18
Mahr Typ N552, Führungsbuchsen geschlossen mit Anlaufscheiben
Beschreibung

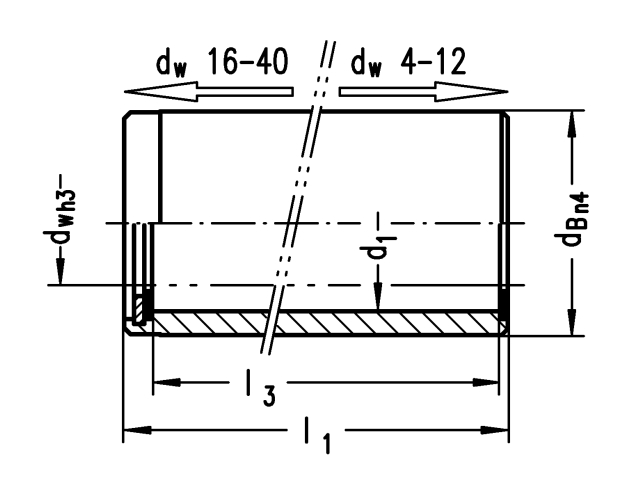

Der max. Hubweg Hmax wird durch die Längen der Führungsbuchse l3 und des Kugelkäfigs l2 bestimmt. Hmax = 2 (l3 - l2). Die geschlossene Führungsbuchse bildet zusammen mit dem werkseitig eingebauten Kugelkäfig ein Bauteil, die Anlaufscheiben bilden eine funktionssichere Käfigbegrenzung.
Werkstoff
• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)
• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
• Anlaufscheiben aus Stahl
Wählen Sie einen passenden Kugelkäfig aus (Siehe unten dazu passende Produkte):
N500 – Kugelkäfig aus Kunststoff
N501 – Kugelkäfig aus Messing
N502 – Kugelkäfig aus Messing – Mini Serie
Werkstoff
• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)
• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
• Anlaufscheiben aus Stahl
Wählen Sie einen passenden Kugelkäfig aus (Siehe unten dazu passende Produkte):
N500 – Kugelkäfig aus Kunststoff
N501 – Kugelkäfig aus Messing
N502 – Kugelkäfig aus Messing – Mini Serie
Eigenschaften
| d1: | 7 |
|---|---|
| dB: | 10 |
| dw: | 4 |
| l1: | 20 |
| l3: | 18 |
Dokumente
1
| Variante | dw | d1 | dB | l1 | l3 | Preis |
|---|---|---|---|---|---|---|
|
10021626 (5003027) |
4 | 7 | 10 | 20 | 18 | ab 47,56 € |
|
10021628 (5003035) |
6 | 10 | 14 | 25 | 23 | ab 55,00 € |
|
10021634 (5003050) |
10 | 15 | 20 | 25 | 22 | ab 58,31 € |
|
10021638 (5003058) |
12 | 17 | 22 | 25 | 22 | ab 60,00 € |
|
10021627 (5003028) |
4 | 7 | 10 | 30 | 28 | ab 65,38 € |
|
10021631 (5003043) |
8 | 13 | 18 | 30 | 28 | ab 67,63 € |
|
10021635 (5003051) |
10 | 15 | 20 | 36 | 33 | ab 70,75 € |
|
10021642 (5003071) |
16 | 22 | 28 | 33 | 27 | ab 72,88 € |
|
10021629 (5003036) |
6 | 10 | 14 | 40 | 38 | ab 74,00 € |
|
10021639 (5003059) |
12 | 17 | 22 | 36 | 33 | ab 75,25 € |
|
10021632 (5003044) |
8 | 13 | 18 | 40 | 38 | ab 81,13 € |
|
10021646 (5003083) |
20 | 26 | 32 | 42 | 36 | ab 82,25 € |
|
10021643 (5003072) |
16 | 22 | 28 | 45 | 39 | ab 84,38 € |
|
10021636 (5003052) |
10 | 15 | 20 | 50 | 47 | ab 89,50 € |
|
10021640 (5003060) |
12 | 17 | 22 | 50 | 47 | ab 94,00 € |
|
10021647 (5003084) |
20 | 26 | 32 | 56 | 50 | ab 94,00 € |
|
10021650 (5003093) |
25 | 31 | 38 | 45 | 38 | ab 100,00 € |
|
10021648 (5003085) |
20 | 26 | 32 | 64 | 58 | ab 102,25 € |
|
10021644 (5003073) |
16 | 22 | 28 | 60 | 54 | ab 104,25 € |
|
10021630 (5003037) |
6 | 10 | 14 | 60 | 58 | ab 105,25 € |
|
10021633 (5003045) |
8 | 13 | 18 | 65 | 63 | ab 117,38 € |
|
10021651 (5003094) |
25 | 31 | 38 | 63 | 56 | ab 118,13 € |
|
10021637 (5003053) |
10 | 15 | 20 | 70 | 67 | ab 123,25 € |
|
10021641 (5003061) |
12 | 17 | 22 | 75 | 72 | ab 129,13 € |
|
10021654 (5003099) |
32 | 40 | 48 | 63 | 55 | ab 131,13 € |
|
10021652 (5003095) |
25 | 31 | 38 | 79 | 72 | ab 139,25 € |
|
10021645 (5003074) |
16 | 22 | 28 | 92 | 86 | ab 160,25 € |
|
10021655 (5003100) |
32 | 40 | 48 | 75 | 67 | ab 162,00 € |
|
10021656 (5003101) |
32 | 40 | 48 | 90 | 82 | ab 174,25 € |
|
10021658 (5003104) |
40 | 48 | 60 | 80 | 70 | ab 187,00 € |
|
10021649 (5003086) |
20 | 26 | 32 | 112 | 106 | ab 187,38 € |
|
10021659 (5003105) |
40 | 48 | 60 | 96 | 86 | ab 192,25 € |
|
10021660 (5003106) |
40 | 48 | 60 | 120 | 110 | ab 234,00 € |
|
10021653 (5003096) |
25 | 31 | 38 | 132 | 125 | ab 270,00 € |
|
10021657 (5003102) |
32 | 40 | 48 | 145 | 137 | ab 334,25 € |
|
10021661 (5003107) |
40 | 48 | 60 | 172 | 162 | ab 366,25 € |
