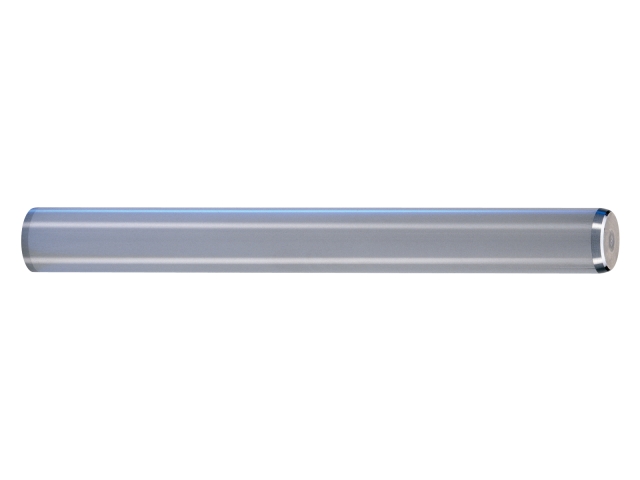

Mahr Motion 5010060 N400 dw = 18; l = 250; f = 3, Führungswellen
Typ:
N400
dw:
18
l:
250

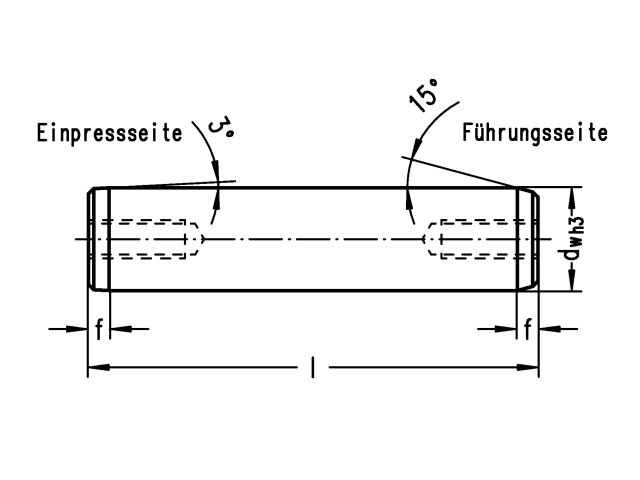

Mahr DIN 9825 N400, N421, N423, N425, Führungswellen
Beschreibung

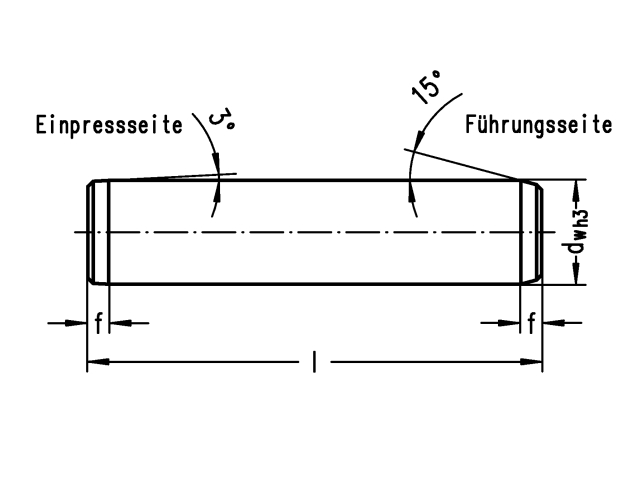

N 400 Führungswelle nach DIN 9825 (Ohne Gewinde)

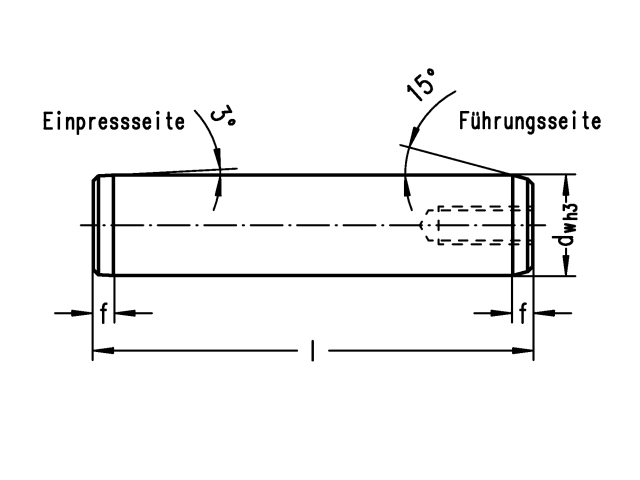

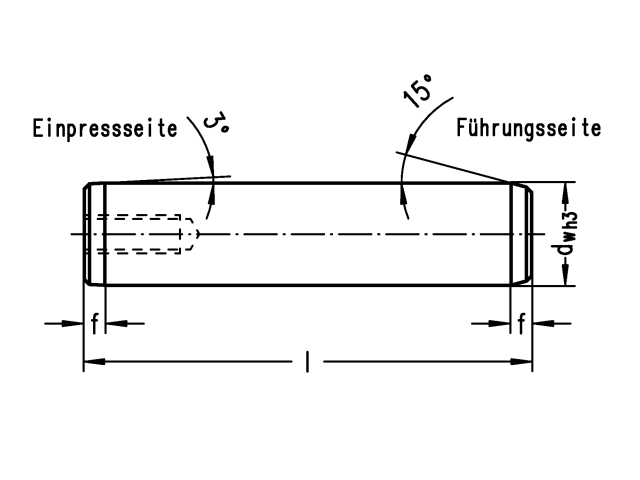

N 421 Führungswelle mit Innengewinde einpressseitig - !! AUSLAUFARTIKEL EOL !!
N 423 Führungswelle mit Innengewinde führungsseitig - !! AUSLAUFARTIKEL EOL !!
N 425 Führungswelle mit Innengewinde beidseitig
LE70035 Werkstoff
• Durchmesser dw = 2,5 - 6
Werkstoff X155 CrVMo 12 1 (1.2379)
Durchmesser dw = 8 - 40
Werkstoff 100 Cr 6 (1.3505) bzw.
16 MnCr 5 (1.7131)
oder vergleichbare Wälzlagerstähle
• Sorgfältig wärmebehandelt,
Härte HRC 60–64/HV 720–815
• Je nach Durchmesser Mindesthärtetiefe
0,8–1,5 mm
N 421 Führungswelle mit Innengewinde einpressseitig - !! AUSLAUFARTIKEL EOL !!
N 423 Führungswelle mit Innengewinde führungsseitig - !! AUSLAUFARTIKEL EOL !!
N 425 Führungswelle mit Innengewinde beidseitig
LE70035 Werkstoff
• Durchmesser dw = 2,5 - 6
Werkstoff X155 CrVMo 12 1 (1.2379)
Durchmesser dw = 8 - 40
Werkstoff 100 Cr 6 (1.3505) bzw.
16 MnCr 5 (1.7131)
oder vergleichbare Wälzlagerstähle
• Sorgfältig wärmebehandelt,
Härte HRC 60–64/HV 720–815
• Je nach Durchmesser Mindesthärtetiefe
0,8–1,5 mm
Eigenschaften
| Gewinde: | 0 |
|---|---|
| Gewindetiefe: | 0 |
| Typ: | N400 |
| dw: | 18 |
| f: | 3 |
| l: | 250 |
