Produktnummer:
10228432
Herstellernummer:
376426
Hersteller:
AMF
AMF 6497G-19 Stabilspannbacken, geschlossen, Nut: 12141618, B1: 19, F1*: 8152028 kN, F2*: 1,22,23,04,2 kN
B1:
19
B2:
65
C:
8
F1*:
8< br> 15< br> 20< br> 28 kN
F2*:
1,2< br> 2,2< br> 3,0< br> 4,2 kN
Gewicht:
4202 g
H max.:
99
H min.:
85
H1:
38
H2:
40
L1:
187
L2:
112,5
L3:
60
Md:
20< br> 40< br> 45< br> 60 Nm
Nut:
12< br> 14< br> 16< br> 18
e:
12
Produktanfrage
LE 6497G Stabilspannbacken, geschlossen
Beschreibung
Stabilspannbacken, geschlossen hohe Bauart mit exakter Prismenführung.
Grundkörper: Temperguss.

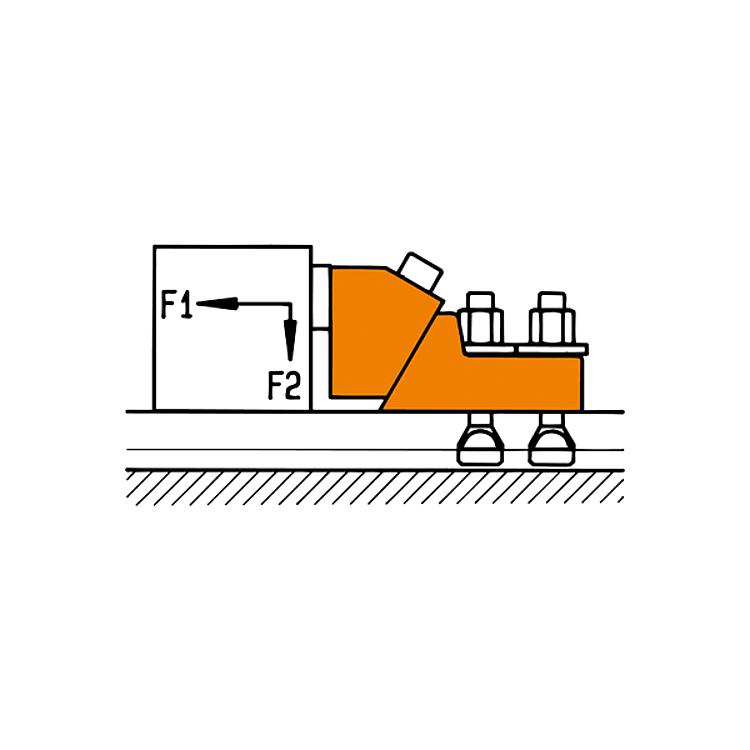

Spannbacken: Einsatzstahl, einsatzgehärtet. Spannbacken umdrehbar, mit glatter Seite für bearbeitete Werkstücke und geriffelter Seite für rohe Spannflächen. Geschlossene Nut für den Einsatz auf Karusselldrehmaschinen.
Grundkörper: Temperguss.
Spannbacken: Einsatzstahl, einsatzgehärtet. Spannbacken umdrehbar, mit glatter Seite für bearbeitete Werkstücke und geriffelter Seite für rohe Spannflächen. Geschlossene Nut für den Einsatz auf Karusselldrehmaschinen.
Eigenschaften

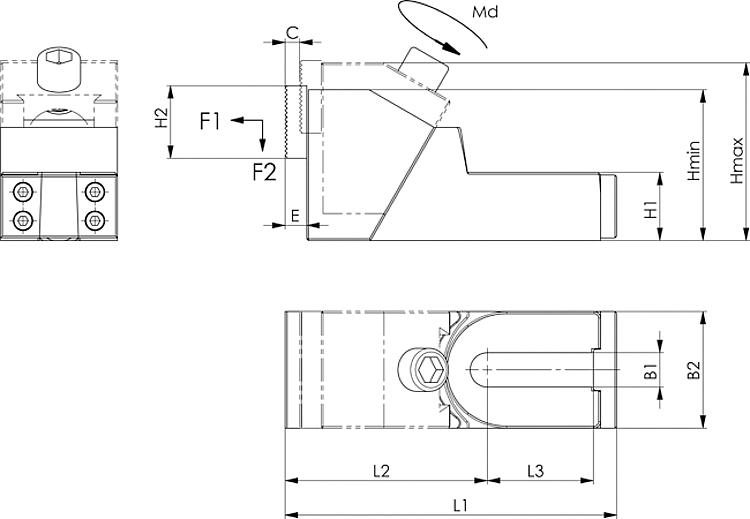

| B1: | 19 |
|---|---|
| B2: | 65 |
| C: | 8 |
| F1*: | 8< br> 15< br> 20< br> 28 kN |
| F2*: | 1,2< br> 2,2< br> 3,0< br> 4,2 kN |
| Gewicht: | 4202 g |
| H1: | 38 |
| H2: | 40 |
| H max.: | 99 |
| H min.: | 85 |
| L1: | 187 |
| L2: | 112,5 |
| L3: | 60 |
| Md: | 20< br> 40< br> 45< br> 60 Nm |
| Nut: | 12< br> 14< br> 16< br> 18 |
| e: | 12 |
| Variante | e | H2 | C | B1 | H1 | B2 | L2 | F1* | F2* | Md | L1 | L3 | H min. | H max. | Nut | Gewicht | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10228430 (376467) |
12 | 40 | 15 | 38 | 56 | 90 | 158,0 | 50 kN | 7,5 kN | 170 Nm | 283 | 95 | 120 | 145 | 32< br> 36< br> 42 | 12150 g | Auf Anfrage |
|
10228431 (376442) |
12 | 40 | 11 | 26 | 45 | 75 | 138,5 | 25< br> 25< br> 32< br> 32< br> 36 kN | 4,5< br> 4,5< br> 4,8< br> 4,8< br> 5,4 kN | 85< br> 85< br> 95< br> 95< br> 95 Nm | 242 | 83 | 100 | 118 | 20< br> 22< br> 24< br> 28< br> 30 | 7029 g | Auf Anfrage |
|
10228432 (376426) |
12 | 40 | 8 | 19 | 38 | 65 | 112,5 | 8< br> 15< br> 20< br> 28 kN | 1,2< br> 2,2< br> 3,0< br> 4,2 kN | 20< br> 40< br> 45< br> 60 Nm | 187 | 60 | 85 | 99 | 12< br> 14< br> 16< br> 18 | 4202 g | Auf Anfrage |
