Produktnummer: 10349248

Herstellernummer: HPRSF-100-C-120

EFFBE HPRSF-100 Maschinenfüße Levelmount®, Typ HPRSF, D100, Belastung 20,0kN, ohne Gewindespindel, NBR mit hoher Elastizität, Metallteile: Stahl, verchromt

Ausführung: Ohne Gewindespindel Durchmesser: 100 Gewinde: - Gewindelänge l: - Material Grundkörper: Stahl Oberfläche Grundkörper: verchromt Tragzahlen statisch kN: 20

Anzahl	Stückpreis
Bis 6	23,00 €*
Bis 14	21,23 €*
Ab 15	19,71 €*

*Preise exkl. MwSt. zzgl. Versandkosten

Ausführung

Durchmesser

Gewinde

Gewindelänge l

Material Grundkörper

Oberfläche Grundkörper

Tragzahlen statisch kN

Stück

VPE: 1 Stück

Produktnummer: 10349248

EFFBE HPRSF-/HPRSF-G Maschinenfüße Levelmount®

Aufbau
Elastomer-Metall-Kombination,
Abdeckplatte mit Schraubenfixierung,

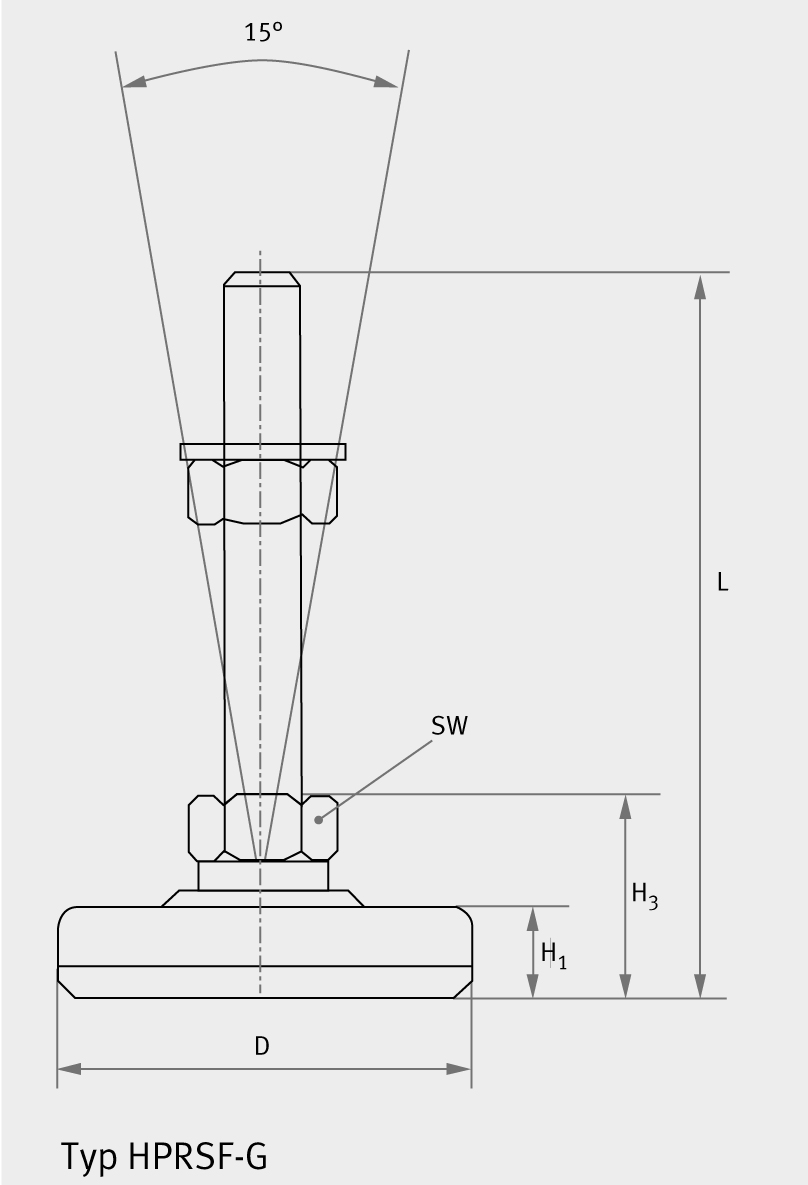

Typ HPRSF-G mit beweglicher Befesti
gungs- und Nivellierspindel,
3 Baugrößen

Eigenschaften
• Rutschfest
• Körperschalldämmung
• Schwingungsisolierung
• Belastungsbereich: 8,5 kN – 30 kN
• Eigen frequenz (stat.) > 15 Hz

Anwendungsbereich
Verankerungsfreie, rutschfeste Aufstellung von Maschinen und Aggregaten

Werkstoffe
• Elastomerkörper aus Nitrilkautschuk NBR mit hoher Elastizität, öl- und alterungs beständig
• Metallteile aus Stahl, verchromt

Nivellierung

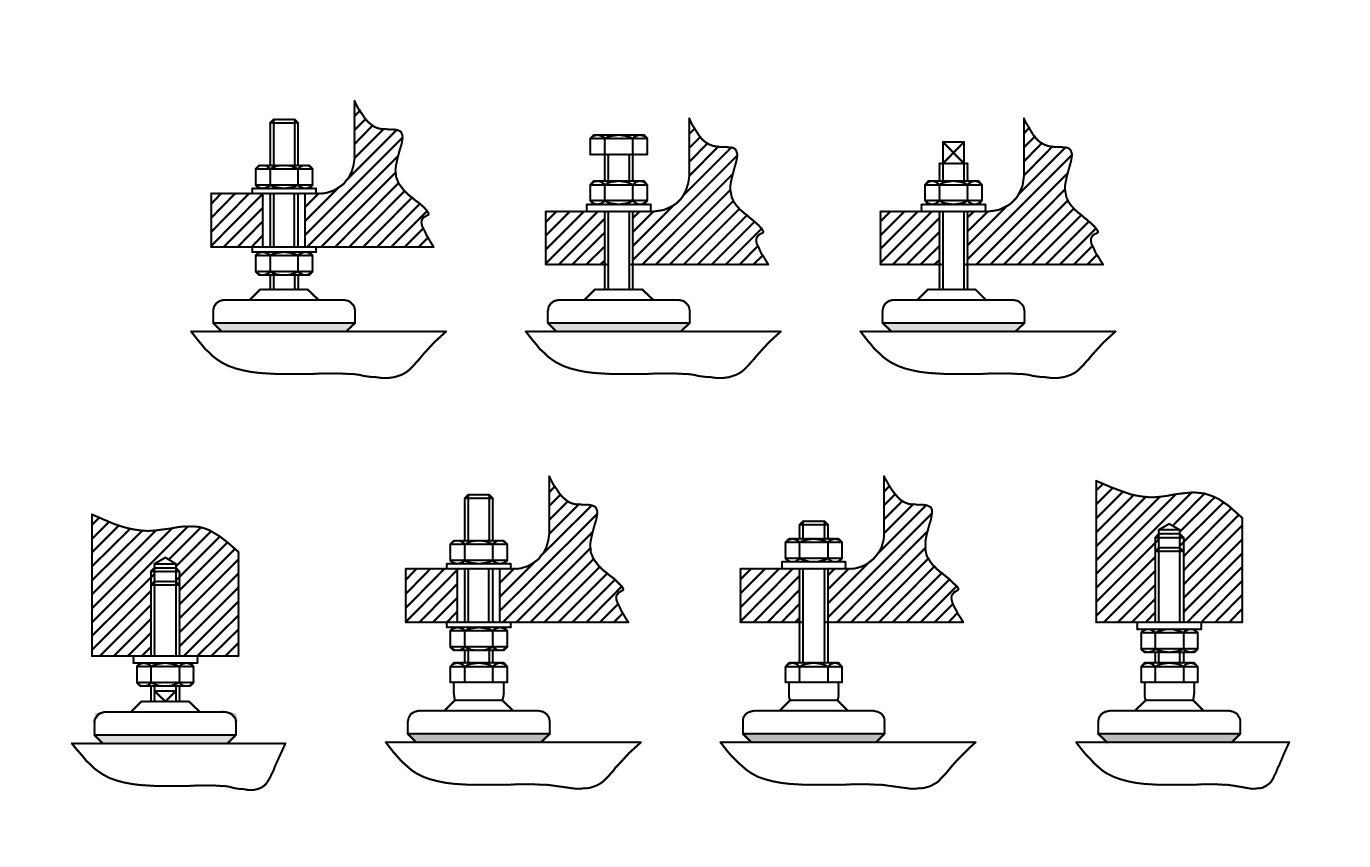

Nivellierung über externe Schraube z. B. Abdrückschraube bzw. Nivellierspindel

Ausführung HPRSF/ HPRSF-G für Böden mit stärkerer Neigung bis 12 %
Schraube mit Kugel kalotte, bei Typ HPRSF-G modifizierte Gewindebolzen,

Option: Metallteile aus rostfreiem Stahl
- HPRSFE
- HPRSFE-G

Lieferumfang

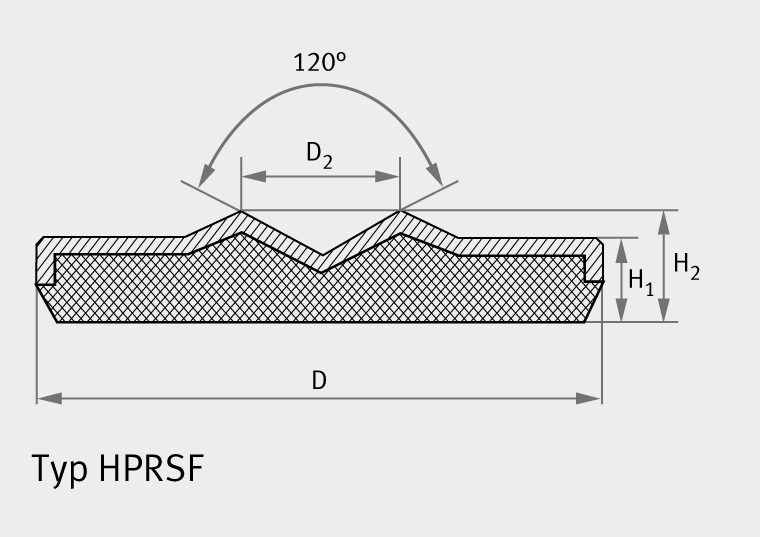

HPRSF = Lagerungselement ohne Gewindespindel
HPRSF-G = mit beweglicher mit Gewindespindel

Ausführung:	Ohne Gewindespindel
Durchmesser:	100
Gewinde:	-
Gewindelänge l:	-
H1:	-
H3:	-
Material Grundkörper:	Stahl
Oberfläche Grundkörper:	verchromt
Tragzahlen statisch kN:	20

Datenblatt.pdf

Variante	Material Grundkörper	Oberfläche Grundkörper	Gewinde	Durchmesser	Tragzahlen statisch kN	Ausführung	Gewindelänge l	Preis

10349246 (HPRSF-80-C-120)	Stahl	verchromt	-	80	8,5	Ohne Gewindespindel	-	ab 18,13 €
10349260 (HPRSF-G-100-M16x150)	Stahl	verchromt	M16	100	20	Mit Gewindespindel	150	ab 18,50 €
10349248 (HPRSF-100-C-120)	Stahl	verchromt	-	100	20	Ohne Gewindespindel	-	ab 23,00 €
10349252 (HPRSF-G-80-M20x100)	Stahl	verchromt	M20	80	8,5	Mit Gewindespindel	100	ab 26,13 €
10349254 (HPRSF-G-100-M20x100)	Stahl	verchromt	M20	100	20	Mit Gewindespindel	100	ab 30,25 €
10349250 (HPRSF-125-C-120)	Stahl	verchromt	-	125	30	Ohne Gewindespindel	-	ab 31,13 €
10349247 (HPRSFE-80-C-120)	Edelstahl	blank	-	80	8,5	Ohne Gewindespindel	-	ab 40,25 €
10349256 (HPRSF-G-125-M20x100)	Stahl	verchromt	M20	125	30	Mit Gewindespindel	100	ab 40,25 €
10349253 (HPRSFE-G-80-M20x100)	Edelstahl	blank	M20	80	8,5	Mit Gewindespindel	100	ab 47,88 €
10349249 (HPRSFE-100-C-120)	Edelstahl	blank	-	100	20	Ohne Gewindespindel	-	ab 54,25 €
10349255 (HPRSFE-G-100-M20x100)	Edelstahl	blank	M20	100	20	Mit Gewindespindel	100	ab 63,00 €
10349251 (HPRSFE-125-C-120)	Edelstahl	blank	-	125	30	Ohne Gewindespindel	-	ab 66,13 €
10349257 (HPRSFE-G-125-M20x100)	Edelstahl	blank	M20	125	30	Mit Gewindespindel	100	ab 74,88 €
10349258 (HPRSF-G-80-M16x150)	Stahl	verchromt	M16	80	8,5	Mit Gewindespindel	150	Auf Anfrage
10349259 (HPRSFE-G-80-M16x150)	Edelstahl	blank	M16	80	8,5	Mit Gewindespindel	150	Auf Anfrage
10349261 (HPRSFE-G-100-M16x150)	Edelstahl	blank	M16	100	20	Mit Gewindespindel	150	Auf Anfrage
10349262 (HPRSF-G-125-M16x150)	Stahl	verchromt	M16	125	30	Mit Gewindespindel	150	Auf Anfrage
10349263 (HPRSFE-G-125-M16x150)	Edelstahl	blank	M16	125	30	Mit Gewindespindel	150	Auf Anfrage
