Produktnummer:
10205239
Herstellernummer:
SLM1-A
Hersteller:
EFFBE

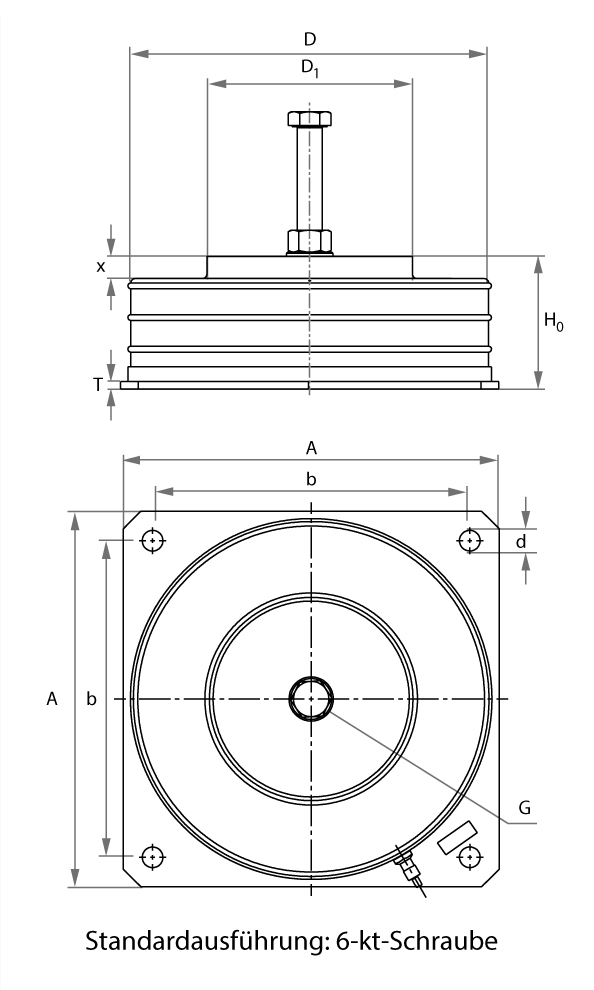

EFFBE SLM Elemente, SLM 1 A, D= 73, H= 65, Traglast max. 0,65 kN
Maschinenfußdicke (max.):
50
Tragzahlen statisch kN:
0,65
Typ:
SLM 1A
| Anzahl | Stückpreis |
|---|---|
| Bis 6 |
136,88 €*
|
| Bis 14 |
126,35 €*
|
| Ab 15 |
117,33 €*
|
Produktnummer:
10205239
EFFBE SLM Elemente
Beschreibung

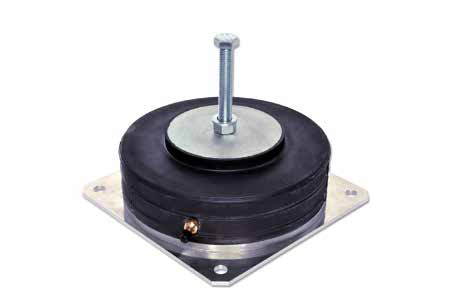

Elastomer - Metall Verbindung LE70008 SLM mit angeschraubter Bodenplatte, Luftkammer aus Elastomer mit Stahlring verstärkt. Luftzuführung über Automobilventil
Elastomerkörper aus CR-Qualität mit hoher Elastizität, öl- und alterungsbeständig, Druck- und Bodenplatten Typ SLM 1 bis SLM 12 aus Aluminium, ab Typ SLM 24 aus Stahl verzinkt, Schraube Qual. 8.8 verzinkt

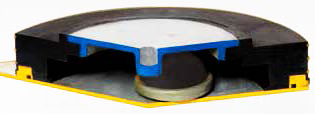

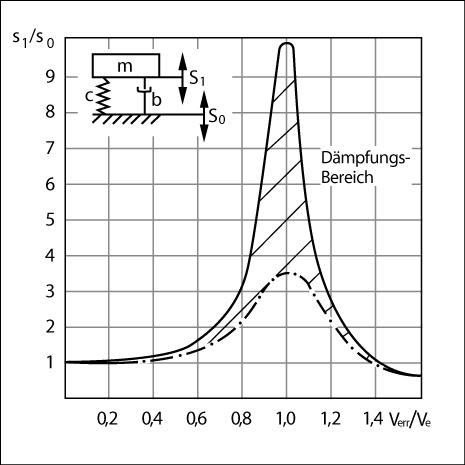

ab Größe SLM 24 mit integriertem Viskosdämpfer lieferbar
Eigenschaften:
Niederfrequente Quellen- oder Empfängerisolation

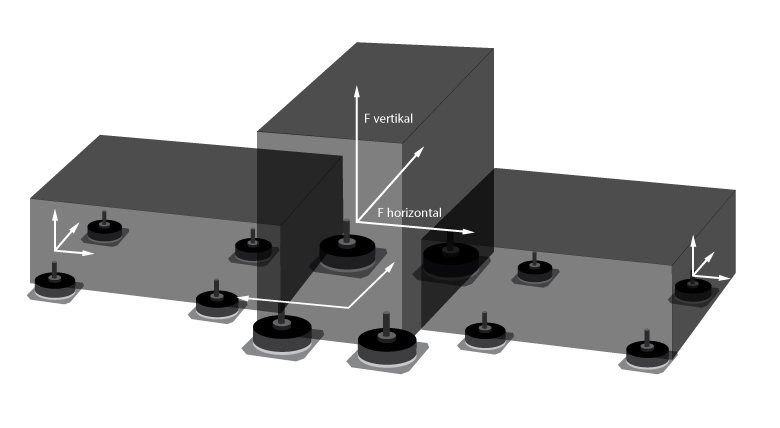

Vertikal und horizontale Steifigkeit etwa 1:1
Schwingungsisilierung und Stoßabsorption
Körperschalldämmung
Drucklos funktionsfähig
Anwendungsbereich:
Messmaschinen, Messtische

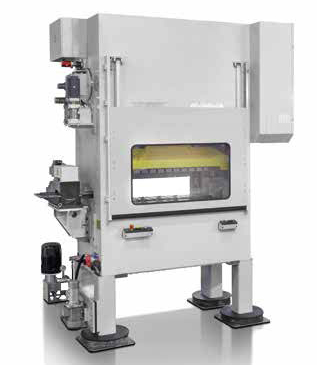

Fundamente, Pressen, Stanzautomaten
Kompressoren, Lüfter, Klimageräte
Hinweis:
Bei der Montage ist sicherzustellen, dass das Element vollflächig und plan abgedeckt wird. Ist eine solche Abdeckung durch den Maschinenfuß nicht gewährleistet, wird das Anbringen einer Montageplatte zwischen Maschinenfuß und Element zwingend empfohlen!
Elastomerkörper aus CR-Qualität mit hoher Elastizität, öl- und alterungsbeständig, Druck- und Bodenplatten Typ SLM 1 bis SLM 12 aus Aluminium, ab Typ SLM 24 aus Stahl verzinkt, Schraube Qual. 8.8 verzinkt
ab Größe SLM 24 mit integriertem Viskosdämpfer lieferbar
Eigenschaften:
Niederfrequente Quellen- oder Empfängerisolation
Vertikal und horizontale Steifigkeit etwa 1:1
Schwingungsisilierung und Stoßabsorption
Körperschalldämmung
Drucklos funktionsfähig
Anwendungsbereich:
Messmaschinen, Messtische
Fundamente, Pressen, Stanzautomaten
Kompressoren, Lüfter, Klimageräte
Hinweis:
Bei der Montage ist sicherzustellen, dass das Element vollflächig und plan abgedeckt wird. Ist eine solche Abdeckung durch den Maschinenfuß nicht gewährleistet, wird das Anbringen einer Montageplatte zwischen Maschinenfuß und Element zwingend empfohlen!
Eigenschaften
| Ausführung: | ohne Viskosdämpfer |
|---|---|
| Maschinenfußdicke (max.): | 50 |
| Nivelierbereich (mm): | +/- 5 |
| Tragzahlen statisch kN: | 0,65 |
| Typ: | SLM 1A |
Dokumente
1
| Variante | Typ | Maschinenfußdicke (max.) | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|
|
10205250 (SLM48-A-D1) |
SLM 48A-D1 | 75 | 26,0 | ab 1.048,88 € |
|
10205245 (SLM72-A) |
SLM 72A | 75 | 38,0 | ab 1.105,13 € |
|
10205251 (SLM72-A-D2) |
SLM 72A | 75 | 38,0 | ab 1.530,13 € |
|
10205246 (SLM96-A) |
SLM 96A | 75 | 55,0 | ab 1.586,75 € |
|
10205247 (SLM144-A) |
SLM 144A | 75 | 76,0 | ab 1.818,63 € |
|
10205252 (SLM96-A-D2) |
SLM 96A-D2 | 75 | 55,0 | ab 2.011,75 € |
|
10205248 (SLM192-A) |
SLM 192A | 75 | 100,0 | ab 2.081,50 € |
|
10205253 (SLM144-A-D4) |
SLM 144A-D4 | 75 | 76,0 | ab 2.668,63 € |
|
10205254 (SLM192-A-D4) |
SLM 192A-D4 | 75 | 100,0 | ab 2.931,50 € |
|
10205239 (SLM1-A) |
SLM 1A | 50 | 0,65 | ab 136,88 € |
|
10205240 (SLM3-A) |
SLM 3A | 65 | 1,8 | ab 169,00 € |
|
10205241 (SLM6-A) |
SLM 6A | 65 | 2,8 | ab 199,13 € |
|
10205242 (SLM12-B) |
SLM 12B | 65 | 6,0 | ab 359,88 € |
|
10205243 (SLM24-A) |
SLM 24A | 75 | 13,0 | ab 488,63 € |
|
10205249 (SLM24-A-D1) |
SLM 24A-D1 | 75 | 13,0 | ab 701,13 € |
|
10205244 (SLM48-A) |
SLM 48A | 75 | 26,0 | ab 836,38 € |
