Produktnummer:
10200798
Herstellernummer:
151.3-48-49-5,5-EH
Hersteller:
Ganter
Ganter 151.3-48-49-5,5-EH ELESA SCHARNIER
Bohrungsabstand (sw):
8.5
Bohrungsdurchmesser (d1):
5.5
Bohrungsdurchmesser (d1_2):
5.5
Breite (l1):
48
Form:
EH
Länge (l2):
49
Länge (mm):
49
Werkstoff:
PA
| Anzahl | Preis* |
|---|---|
| Bis 126 |
3,31 €
|
| Bis 177 |
2,98 €
|
| Bis 228 |
2,65 €
|
| Ab 229 |
2,44 €
|
Produktnummer:
10200798

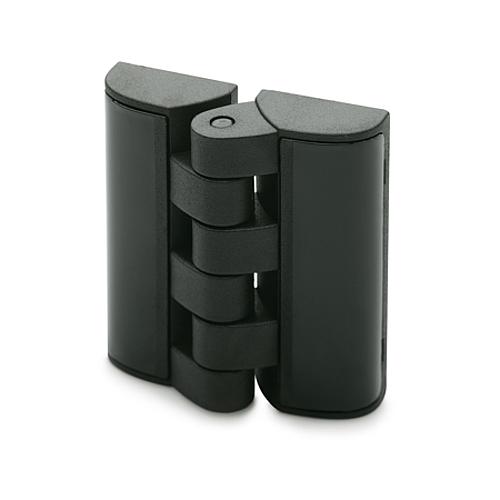

GN 151.3 Scharniere
Beschreibung
Die Abdeckungen der Scharniere GN 151.3 verdecken die Befestigungselemente und verleihen dem Scharnier ein ansprechnendes Design.
Ausführung:
• Kunststoff (Polyamid PA)
--glasfaserverstärkt
--schwarz, matt
--temperaturbeständig bis 80 °C
• Stift
Kunststoff (Polyacetal POM)
• Abdeckung
Kunststoff (Polyacetal BPT)
schwarz, glänzend

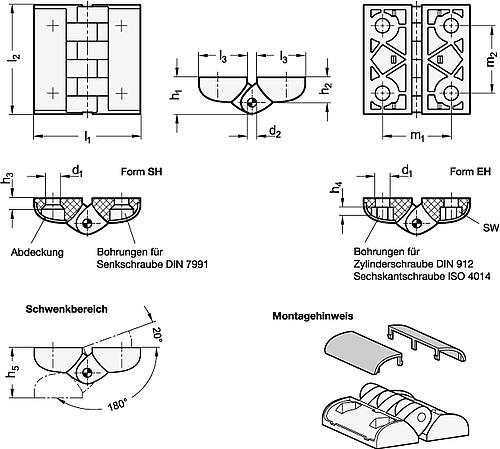

Form:
SH 2x2 Bohrungen für Senkschrauben
EH 2x2 Bohrungen für Zylinderschrauben /Sechskantschrauben
Ausführung:
• Kunststoff (Polyamid PA)
--glasfaserverstärkt
--schwarz, matt
--temperaturbeständig bis 80 °C
• Stift
Kunststoff (Polyacetal POM)
• Abdeckung
Kunststoff (Polyacetal BPT)
schwarz, glänzend
Form:
SH 2x2 Bohrungen für Senkschrauben
EH 2x2 Bohrungen für Zylinderschrauben /Sechskantschrauben
Eigenschaften
| Bohrungsabstand (sw): | 8.5 |
|---|---|
| Bohrungsdurchmesser (d1): | 5.5 |
| Bohrungsdurchmesser (d1_2): | 5.5 |
| Breite (l1): | 48 |
| Form: | EH |
| Länge (l2): | 49 |
| Länge (mm): | 49 |
| Werkstoff: | PA |
Dokumente
1
| Variante | Werkstoff | Breite (l1) | Länge (l2) | Form | Bohrungsdurchmesser (d1_2) | Bohrungsdurchmesser (d1) | Länge (mm) | Bohrungsabstand (sw) | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10200801 (151.3-40-40-4,5-SH) |
PA | 40 | 40 | SH | 4.5 | 4.5 | 40 | 7 | ab 1,60 € |
|
10200803 (151.3-40-40-4,5-EH) |
PA | 40 | 40 | EH | 4.5 | 4.5 | 40 | 7 | ab 1,60 € |
|
10200798 (151.3-48-49-5,5-EH) |
PA | 48 | 49 | EH | 5.5 | 5.5 | 49 | 8.5 | ab 2,32 € |
|
10200799 (151.3-48-49-6,5-EH) |
PA | 48 | 49 | EH | 6.5 | 6.5 | 49 | 10 | ab 2,32 € |
|
10200800 (151.3-48-49-5,5-SH) |
PA | 48 | 49 | SH | 5.5 | 5.5 | 49 | 8.5 | ab 2,32 € |
|
10200802 (151.3-65-65-6,5-EH) |
PA | 65 | 65 | EH | 6.5 | 6.5 | 65 | 10 | ab 3,58 € |
|
10200804 (151.3-65-65-6,5-SH) |
PA | 65 | 65 | SH | 6.5 | 6.5 | 65 | 10 | ab 3,58 € |
