Produktnummer:
10202676
Herstellernummer:
191-B12-B12-2-SW
Hersteller:
Ganter

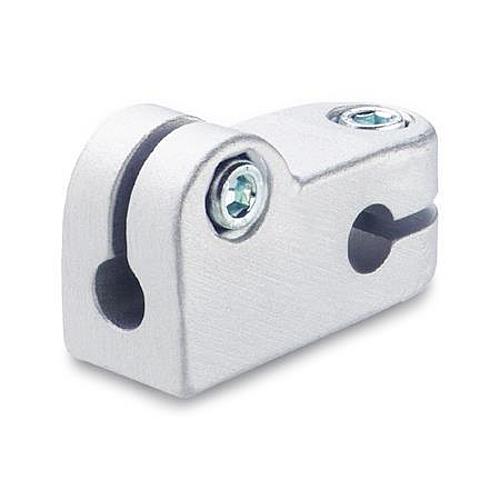

Ganter 191-B12-B12-2-SW WINKEL KLEMMVERBINDER
Bohrung (d1_1):
B 12
Bohrung (d2):
B 12
Kennziffer:
2
Oberfläche:
SW
| Anzahl | Preis* |
|---|---|
| Bis 31 |
13,34 €
|
| Bis 44 |
12,03 €
|
| Bis 57 |
10,71 €
|
| Ab 58 |
10,42 €
|
Produktnummer:
10202676
GN 191 Winkel Klemmverbinder
Beschreibung
Die Klemmbohrungen der Winkel-Klemmverbinder GN 191 sind bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.

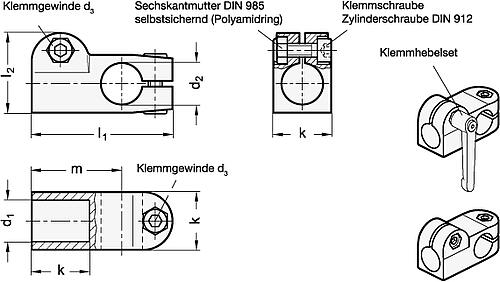

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung:
• Aluminium
--kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
--blank BL
matt gestrahlt
• Edelstahl NI
--nichtrostend, 1.4308
--matt poliert
• Klemmbohrungen mechanisch bearbeitet
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305
Kennziffer:
1 - mit einer Klemmschraube
DIN 912, verzinkt
2 - mit einer Edelstahl-
Klemmschraube DIN 912
Auf Anfrage:
• d1 / d2 mit unterschiedlichen Bohrungen
Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung:
• Aluminium
--kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
--blank BL
matt gestrahlt
• Edelstahl NI
--nichtrostend, 1.4308
--matt poliert
• Klemmbohrungen mechanisch bearbeitet
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305
Kennziffer:
1 - mit einer Klemmschraube
DIN 912, verzinkt
2 - mit einer Edelstahl-
Klemmschraube DIN 912
Auf Anfrage:
• d1 / d2 mit unterschiedlichen Bohrungen
Eigenschaften
| Bohrung (d1_1): | B 12 |
|---|---|
| Bohrung (d2): | B 12 |
| Kennziffer: | 2 |
| Oberfläche: | SW |
Dokumente
1
| Variante | Oberfläche | Kennziffer | Bohrung (d1_1) | Bohrung (d2) | Preis |
|---|---|---|---|---|---|
|
10202673 (191-B10-B10-2-BL) |
BL | 2 | B 10 | B 10 | ab 10,36 € |
|
10202677 (191-B12-B12-2-BL) |
BL | 2 | B 12 | B 12 | ab 10,36 € |
|
10202682 (191-B14-B14-2-BL) |
BL | 2 | B 14 | B 14 | ab 10,36 € |
|
10202683 (191-B18-B18-2-BL) |
BL | 2 | B 18 | B 18 | ab 10,36 € |
|
10202687 (191-B15-B15-2-BL) |
BL | 2 | B 15 | B 15 | ab 10,36 € |
|
10202691 (191-B16-B16-2-BL) |
BL | 2 | B 16 | B 16 | ab 10,36 € |
|
10202672 (191-B10-B10-2-SW) |
SW | 2 | B 10 | B 10 | ab 10,42 € |
|
10202676 (191-B12-B12-2-SW) |
SW | 2 | B 12 | B 12 | ab 10,42 € |
|
10202680 (191-B14-B14-2-SW) |
SW | 2 | B 14 | B 14 | ab 10,42 € |
|
10202686 (191-B15-B15-2-SW) |
SW | 2 | B 15 | B 15 | ab 10,42 € |
|
10202690 (191-B16-B16-2-SW) |
SW | 2 | B 16 | B 16 | ab 10,42 € |
|
10202694 (191-B18-B18-2-SW) |
SW | 2 | B 18 | B 18 | ab 10,42 € |
