Produktnummer: 10297527

Herstellernummer: 233.4-52-53-A-1-SW

Ganter 233.4-52-53-A-1-SW Scharniere, Kunststoff, mit Rastung

Form: A - Rastpositionen -70°, -7° und 80° Kennziffer: 1 - leichtes Haltemoment l1: 52 l2: 53

Form

Kennziffer

Stück

VPE: 1 Stück

Produktnummer: 10297527

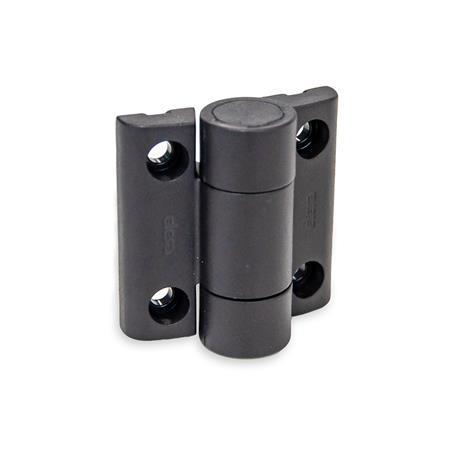

GN 233.4 Scharniere, Kunststoff, mit Rastung

Kunststoff, Thermoplast (Polyamid PA)
• glasfaserverstärkt
• temperaturbeständig bis 80 °C
• schwarz, matt

UV-beständig

Druckfeder
Edelstahl

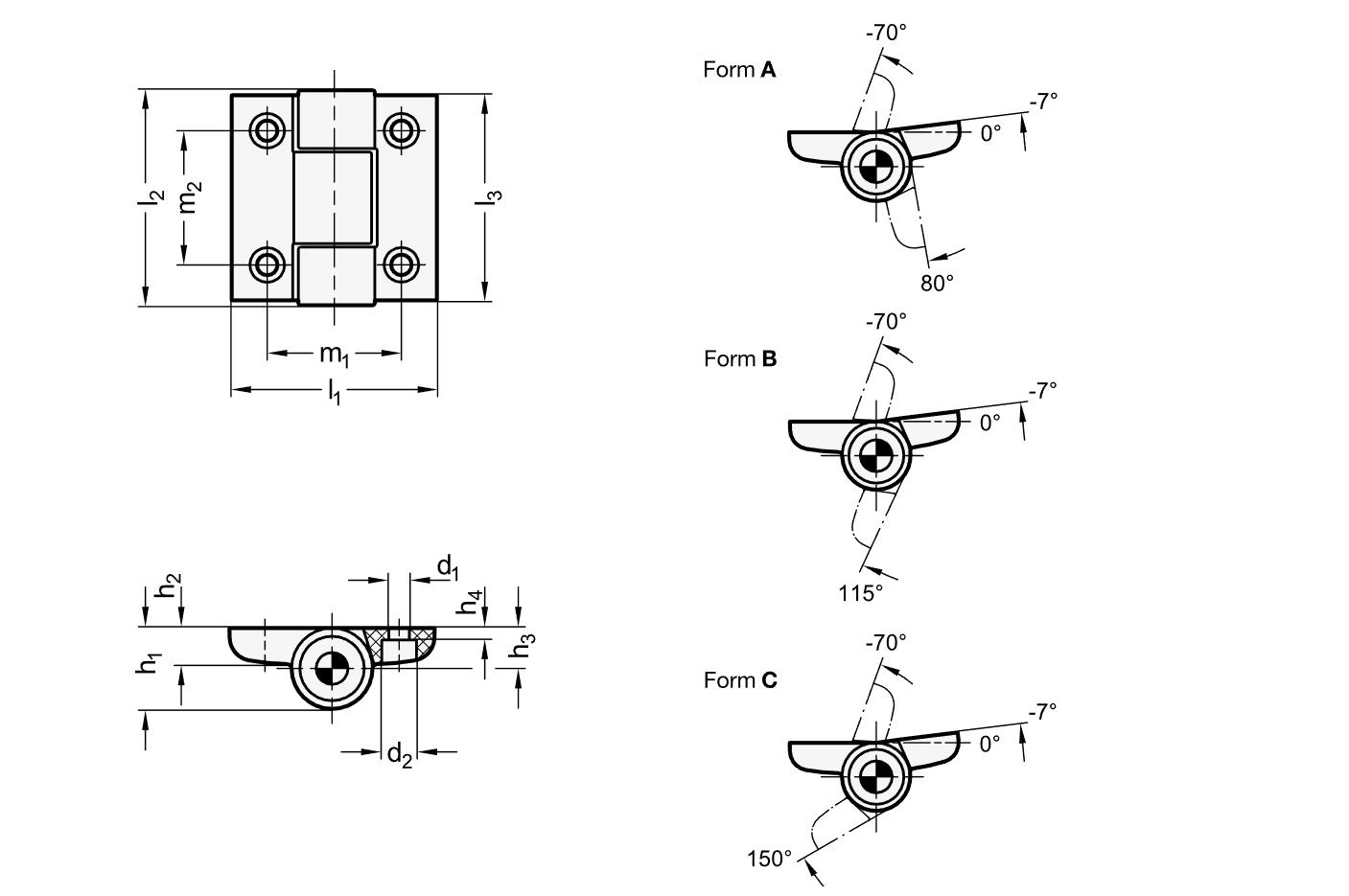

Form:	A - Rastpositionen -70°, -7° und 80°
Kennziffer:	1 - leichtes Haltemoment
Kennziffer 2:	-
Kennziffer 3:	-
d1:	5,2
d2:	9
h1:	20,5
h2:	9
h3:	10,5
h4:	3
l1:	52
l2:	53
l3:	50,5
m1:	34
m2:	34
max. Haltemoment MH ±20% in Nm Kennziffer 1:	0,7

Variante	l1	l2	Form	Kennziffer	Preis

10297527 (233.4-52-53-A-1-SW)	52	53	A - Rastpositionen -70°, -7° und 80°	1 - leichtes Haltemoment	ab 6,27 €
10297531 (233.4-52-53-B-1-SW)	52	53	B - Rastpositionen -70°, -7° und 115°	1 - leichtes Haltemoment	ab 6,27 €
10297534 (233.4-52-53-C-1-SW)	52	53	C - Rastpositionen -70°, -7° und 150°	1 - leichtes Haltemoment	ab 6,27 €
10297529 (233.4-52-53-A-2-SW)	52	53	A - Rastpositionen -70°, -7° und 80°	2 - mittleres Haltemoment	ab 6,67 €
10297532 (233.4-52-53-B-2-SW)	52	53	B - Rastpositionen -70°, -7° und 115°	2 - mittleres Haltemoment	ab 6,67 €
10297535 (233.4-52-53-C-2-SW)	52	53	C - Rastpositionen -70°, -7° und 150°	2 - mittleres Haltemoment	ab 6,67 €
10297530 (233.4-52-53-A-3-SW)	52	53	A - Rastpositionen -70°, -7° und 80°	3 - starkes Haltemoment	ab 6,97 €
10297533 (233.4-52-53-B-3-SW)	52	53	B - Rastpositionen -70°, -7° und 115°	3 - starkes Haltemoment	ab 6,97 €
10297536 (233.4-52-53-C-3-SW)	52	53	C - Rastpositionen -70°, -7° und 150°	3 - starkes Haltemoment	ab 6,97 €
