Produktnummer:
10203375
Herstellernummer:
273-B16-2-SW
Hersteller:
Ganter

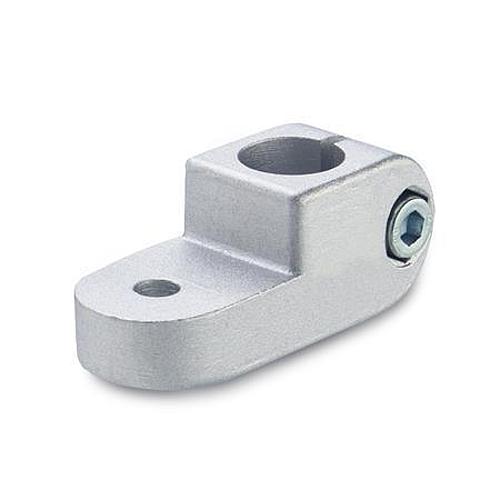

Ganter 273-B16-2-SW LASCHEN KLEMMVERBINDER
Bohrung (d1_1):
B 16
Kennziffer:
2
Oberfläche:
SW
Werkstoff:
AL
| Anzahl | Preis* |
|---|---|
| Bis 34 |
12,44 €
|
| Bis 47 |
11,21 €
|
| Bis 61 |
9,98 €
|
| Ab 62 |
9,71 €
|
Produktnummer:
10203375
GN 273 Laschen Klemmverbinder
Beschreibung

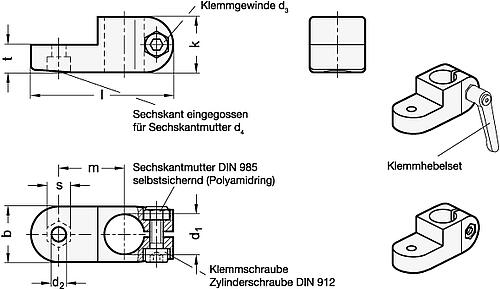

Die Klemmbohrung der Laschen-Klemmverbinder GN 273 ist bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.
Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch einen verstellbaren Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Laschen-Klemmverbinder GN 273 können mit Klemmverbindern GN 271, GN 275 und GN 277 zu Gelenk-Klemmverbindern kombiniert werden.
Ausführung:
• Aluminium
--kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
--blank BL
matt gestrahlt
• Klemmbohrung mechanisch bearbeitet
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305
Kennziffer:
1 - mit Klemmschraube
DIN 912, verzinkt
2 - mit Edelstahl-
Klemmschraube DIN 912
Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch einen verstellbaren Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Laschen-Klemmverbinder GN 273 können mit Klemmverbindern GN 271, GN 275 und GN 277 zu Gelenk-Klemmverbindern kombiniert werden.
Ausführung:
• Aluminium
--kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
--blank BL
matt gestrahlt
• Klemmbohrung mechanisch bearbeitet
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305
Kennziffer:
1 - mit Klemmschraube
DIN 912, verzinkt
2 - mit Edelstahl-
Klemmschraube DIN 912
Eigenschaften
| Bohrung (d1_1): | B 16 |
|---|---|
| Kennziffer: | 2 |
| Oberfläche: | SW |
| Werkstoff: | AL |
Dokumente
1
| Variante | Werkstoff | Oberfläche | Kennziffer | Bohrung (d1_1) | Preis |
|---|---|---|---|---|---|
|
10203370 (273-B18-2-BL) |
AL | BL | 2 | B 18 | ab 9,68 € |
|
10203376 (273-B16-2-BL) |
AL | BL | 2 | B 16 | ab 9,68 € |
|
10203371 (273-B12-2-SW) |
AL | SW | 2 | B 12 | ab 9,70 € |
|
10203373 (273-B14-2-SW) |
AL | SW | 2 | B 14 | ab 9,70 € |
|
10203375 (273-B16-2-SW) |
AL | SW | 2 | B 16 | ab 9,70 € |
|
10203377 (273-B18-2-SW) |
AL | SW | 2 | B 18 | ab 9,70 € |
|
10203372 (273-B12-2-BL) |
AL | BL | 2 | B 12 | ab 9,73 € |
|
10203374 (273-B14-2-BL) |
AL | BL | 2 | B 14 | ab 9,73 € |
