Produktnummer:
10188171
Herstellernummer:
505-10-M6-OB
Hersteller:
Ganter
Ganter 505-10-M6-OB HAMMERKOPFMUTTER FÜR T NUTE, OHNE BREMSMOMENT
Form:
OB
Gewinde (d):
M 6
Nutbreite (a):
10
Werkstoff:
ST
| Anzahl | Preis* |
|---|---|
| Bis 668 |
0,56 €
|
| Bis 935 |
0,50 €
|
| Bis 1203 |
0,45 €
|
| Ab 1204 |
0,39 €
|
Produktnummer:
10188171
GN 505 Hammerkopfmuttern
Beschreibung

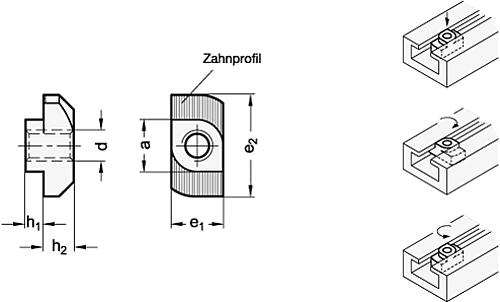

Hammerkopfmuttern für T-Nuten GN 505 können wie Rhombusmuttern GN 508.1 senkrecht zur T-Nute eingeführt werden.
Beim Festdrehen der Befestigungsschraube wird die Mutter durch das Drehmoment quergestellt und damit in der Nute verankert.
Dieser Vorgang wird durch die Ausführung mit Bremsmoment (Form MB) noch unterstützt. In diesem Falle ist das Muttergewinde bewusst schwergängig gemacht.
Zum Lösen genügt eine Drehung der Schraube bzw. der Mutter um 90°, um beide Elemente zusammen mit dem befestigten Teil zu entnehmen.
Die Spannfläche der Mutter ist als Spitzverzahnung ausgebildet, welche dafür sorgt, dass eine etwaige Eloxalschicht aufgebrochen wird, um eine elektrisch leitfähige Verbindung herzustellen.
Ausführung:
• Stahl
verzinkt, blau passiviert
Form
MB mit Bremsmoment
OB ohne Bremsmoment
Beim Festdrehen der Befestigungsschraube wird die Mutter durch das Drehmoment quergestellt und damit in der Nute verankert.
Dieser Vorgang wird durch die Ausführung mit Bremsmoment (Form MB) noch unterstützt. In diesem Falle ist das Muttergewinde bewusst schwergängig gemacht.
Zum Lösen genügt eine Drehung der Schraube bzw. der Mutter um 90°, um beide Elemente zusammen mit dem befestigten Teil zu entnehmen.
Die Spannfläche der Mutter ist als Spitzverzahnung ausgebildet, welche dafür sorgt, dass eine etwaige Eloxalschicht aufgebrochen wird, um eine elektrisch leitfähige Verbindung herzustellen.
Ausführung:
• Stahl
verzinkt, blau passiviert
Form
MB mit Bremsmoment
OB ohne Bremsmoment
Eigenschaften
| Form: | OB |
|---|---|
| Gewinde (d): | M 6 |
| Nutbreite (a): | 10 |
| Werkstoff: | ST |
Dokumente
1
| Variante | Werkstoff | Gewinde (d) | Nutbreite (a) | Form | Preis |
|---|---|---|---|---|---|
|
10188171 (505-10-M6-OB) |
ST | M 6 | 10 | OB | ab 0,56 € |
