Produktnummer:
10260817
Herstellernummer:
628.5-132-5/2-A
Hersteller:
Ganter

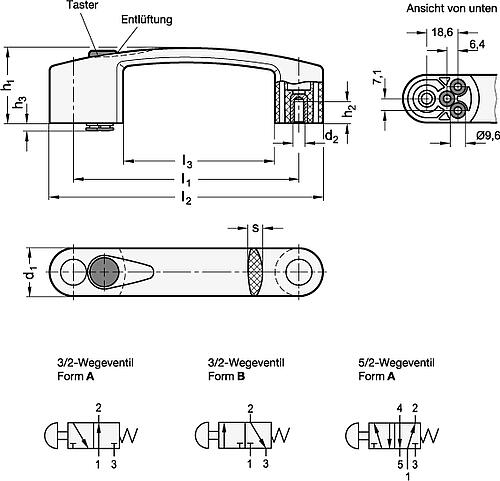

Ganter 628.5-132-5/2-A Bügelgriffe, Kunststoff, mit pneumatischer Schaltfunktion
Form:
A, Ruhestellung von 1 nach 2 offen
d1:
28
d2:
M 6
h1:
46
h2:
12
h3:
4.5
l2:
160
l3:
89
s:
10
| Anzahl | Preis* |
|---|---|
| Bis 9 |
43,10 €
|
| Bis 13 |
38,79 €
|
| Bis 17 |
34,48 €
|
| Ab 18 |
31,76 €
|
Produktnummer:
10260817
GN 628.5 Bügelgriffe, Kunststoff, mit pneumatischer Schaltfunktion
Beschreibung
Bügelgriffe GN 628.5 sind mit einem 3/2- oder 5/2-Wegeventil zur Steuerung pneumatischer Schaltungen ausgestattet und werden per Taster mit Federrückstellung (monostabil) geschalten.
Die Montage bzw. der Anschluss des Ventils kann rasch und unkompliziert von der Rückseite her erfolgen. Die Pneumatikanschlüsse sind mit Schnellkupplungen für Schläuche mit einem Außendurchmesser von 4 mm vorgesehen.
Die Entlüftungen 3 und 5 haben keinen separaten Anschluss. Sie sind elegant im Taster des Griffes integriert. Der Bügelgriff stellt damit eine funktionelle und kompakte Einheit dar und ist auf das Design der Produktfamilie Ergostyle® abgestimmt.
Die Kraft zur Betätigung des Tasters ist unabhängig vom Betriebsdruck.
Die Montage bzw. der Anschluss des Ventils kann rasch und unkompliziert von der Rückseite her erfolgen. Die Pneumatikanschlüsse sind mit Schnellkupplungen für Schläuche mit einem Außendurchmesser von 4 mm vorgesehen.
Die Entlüftungen 3 und 5 haben keinen separaten Anschluss. Sie sind elegant im Taster des Griffes integriert. Der Bügelgriff stellt damit eine funktionelle und kompakte Einheit dar und ist auf das Design der Produktfamilie Ergostyle® abgestimmt.
Die Kraft zur Betätigung des Tasters ist unabhängig vom Betriebsdruck.
Eigenschaften
| Form: | A, Ruhestellung von 1 nach 2 offen |
|---|---|
| d1: | 28 |
| d2: | M 6 |
| h1: | 46 |
| h2: | 12 |
| h3: | 4.5 |
| l2: | 160 |
| l3: | 89 |
| s: | 10 |
Dokumente
2
| Variante | d2 | h2 | d1 | Form | l2 | l3 | h1 | s | h3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10260817 (628.5-132-5/2-A) |
M 6 | 12 | 28 | A, Ruhestellung von 1 nach 2 offen | 160 | 89 | 46 | 10 | 4.5 | ab 30,17 € |
