Produktnummer:
10187264
Herstellernummer:
712-10-M16X1,5-A
Hersteller:
Ganter
Ganter 712-10-M16X1,5-A KURVEN RASTRIEGEL
Aufnahmegewinde (d2):
M 16 x 1,5
Bolzendurchmesser (d1):
10
Form:
A
| Anzahl | Preis* |
|---|---|
| Bis 25 |
16,64 €
|
| Bis 35 |
14,98 €
|
| Bis 45 |
13,31 €
|
| Ab 46 |
11,65 €
|
Produktnummer:
10187264
GN 712 Kurven Rastriegel
Beschreibung

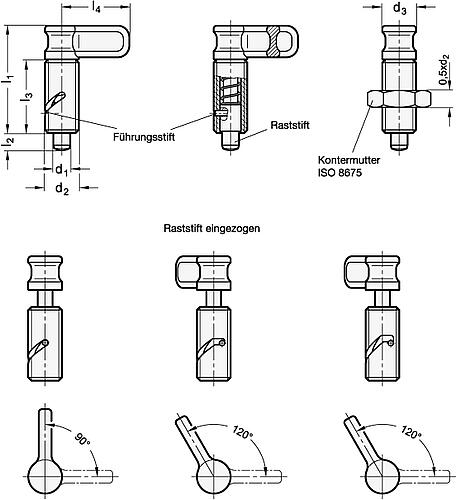

Kurven-Rastriegel GN 712 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 90° bzw. 120° entgegen dem Uhrzeigersinn wird der Raststift über eine Führungskurve eingezogen.
Je nach Ausführung der Kurve geht der Raststift durch die Druckfeder wieder in die Ausgangstellung zurück (Form A), wird in eingezogener Stellung gehalten (Form R) oder zusätzlich gegen unbeabsichtigtes Zurückstellen gesichert (Form S).
Bei dieser Sicherheitsvariante muss zum Bewegen des Raststiftes der Riegel zunächst axial aus der Rastkerbe gezogen werden.
Je nach Ausführung der Kurve geht der Raststift durch die Druckfeder wieder in die Ausgangstellung zurück (Form A), wird in eingezogener Stellung gehalten (Form R) oder zusätzlich gegen unbeabsichtigtes Zurückstellen gesichert (Form S).
Bei dieser Sicherheitsvariante muss zum Bewegen des Raststiftes der Riegel zunächst axial aus der Rastkerbe gezogen werden.
Eigenschaften
| Aufnahmegewinde (d2): | M 16 x 1,5 |
|---|---|
| Bolzendurchmesser (d1): | 10 |
| Form: | A |
| Werkstoff: | ST |
Dokumente
1
| Variante | Form | Bolzendurchmesser (d1) | Aufnahmegewinde (d2) | Preis |
|---|---|---|---|---|
|
10187264 (712-10-M16X1,5-A) |
A | 10 | M 16 x 1,5 | ab 10,98 € |
|
10187266 (712-10-M16X1,5-R) |
R | 10 | M 16 x 1,5 | ab 11,19 € |
|
10187268 (712-10-M16X1,5-S) |
S | 10 | M 16 x 1,5 | ab 11,19 € |
|
10187265 (712-10-M16X1,5-AK) |
AK | 10 | M 16 x 1,5 | ab 11,22 € |
|
10187260 (712-10-M16X1,5-SK) |
SK | 10 | M 16 x 1,5 | ab 11,42 € |
|
10187267 (712-10-M16X1,5-RK) |
RK | 10 | M 16 x 1,5 | ab 11,42 € |
|
10187256 (712-8-M16X1,5-A) |
A | 8 | M 16 x 1,5 | ab 11,63 € |
|
10187259 (712-8-M16X1,5-R) |
R | 8 | M 16 x 1,5 | ab 11,73 € |
|
10187262 (712-8-M16X1,5-S) |
S | 8 | M 16 x 1,5 | ab 11,73 € |
|
10187257 (712-8-M16X1,5-AK) |
AK | 8 | M 16 x 1,5 | ab 11,87 € |
|
10187261 (712-8-M16X1,5-RK) |
RK | 8 | M 16 x 1,5 | ab 11,97 € |
|
10187263 (712-8-M16X1,5-SK) |
SK | 8 | M 16 x 1,5 | ab 11,97 € |
|
10187258 (712-6-M16X1,5-A) |
A | 6 | M 16 x 1,5 | ab 12,50 € |
|
10187254 (712-6-M16X1,5-S) |
S | 6 | M 16 x 1,5 | ab 12,61 € |
|
10187270 (712-6-M16X1,5-R) |
R | 6 | M 16 x 1,5 | ab 12,61 € |
|
10187269 (712-6-M16X1,5-AK) |
AK | 6 | M 16 x 1,5 | ab 12,74 € |
|
10187255 (712-6-M16X1,5-SK) |
SK | 6 | M 16 x 1,5 | ab 12,85 € |
|
10187271 (712-6-M16X1,5-RK) |
RK | 6 | M 16 x 1,5 | ab 12,85 € |
