Produktnummer:
10288005
Herstellernummer:
722.4-10-20-A-A4
Hersteller:
Ganter
Ganter 722.4-10-20-A-A4 Edelstahl Rastbolzen zum Anschweißen
EAN:
4045525586314
Form:
A, mit Zugring, montiert
Gewicht:
0.140 kg
d1:
10
d2:
36
d3:
7
l1:
70
l2:
14
l3:
35
l4:
52
s:
20
| Anzahl | Preis* |
|---|---|
| Bis 21 |
19,84 €
|
| Bis 29 |
17,86 €
|
| Bis 38 |
15,87 €
|
| Ab 39 |
13,89 €
|
Produktnummer:
10288005

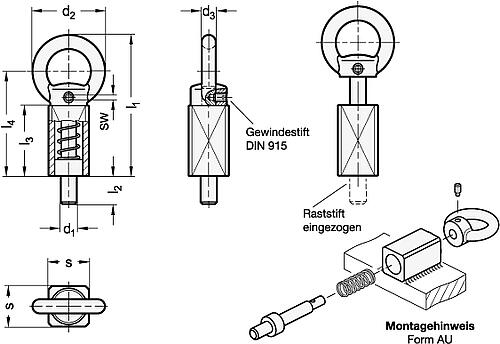

GN 722.4 Edelstahl Rastbolzen zum Anschweißen
Beschreibung
Bei Edelstahl-Rastbolzen GN 722.4 wird der Raststift über den Zugring betätigt. Dies erfolgt von Hand, alternativ per Seilzug oder mittels einer verlängerten Griffstange mit Haken. Die Edelstahl A4-Ausführungen sind für den Einsatz in besonders aggressiven Umgebungen vorgesehen.
Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch nach dem Schweißen, dem Aufbringen einer Korrosionsschutzschicht oder bei Verschmutzung gewährleistet ist.
Zur Befestigung mittels Schweißen empfiehlt sich besonders die Form AU in unmontiertem Zustand, um unerwünschte Gefügeveränderungen durch Erwärmung an Feder und Bolzen zu vermeiden. Die Montage des Rastbolzens erfolgt in diesem Fall erst nach der Oberflächenbehandlung der verschweißten Führung.
Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch nach dem Schweißen, dem Aufbringen einer Korrosionsschutzschicht oder bei Verschmutzung gewährleistet ist.
Zur Befestigung mittels Schweißen empfiehlt sich besonders die Form AU in unmontiertem Zustand, um unerwünschte Gefügeveränderungen durch Erwärmung an Feder und Bolzen zu vermeiden. Die Montage des Rastbolzens erfolgt in diesem Fall erst nach der Oberflächenbehandlung der verschweißten Führung.
Eigenschaften
| EAN: | 4045525586314 |
|---|---|
| Form: | A, mit Zugring, montiert |
| Gewicht: | 0.140 kg |
| d1: | 10 |
| d2: | 36 |
| d3: | 7 |
| l1: | 70 |
| l2: | 14 |
| l3: | 35 |
| l4: | 52 |
| s: | 20 |
| Variante | l1 | d1 | d3 | d2 | l3 | s | l4 | l2 | Form | Gewicht | EAN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10288006 (722.4-10-20-AU-A4) |
70 | 10 | 7 | 36 | 35 | 20 | 52 | 14 | AU, mit Zugring, unmontiert | 0.140 kg | 4045525586321 | ab 12,16 € |
|
10288009 (722.4-12-20-AU-A4) |
70 | 12 | 7 | 36 | 35 | 20 | 52 | 14 | AU, mit Zugring, unmontiert | 0.139 kg | 4045525586345 | ab 12,28 € |
|
10288012 (722.4-14-20-AU-A4) |
70 | 14 | 7 | 36 | 35 | 20 | 52 | 14 | AU, mit Zugring, unmontiert | 0.144 kg | 4045525586369 | ab 12,28 € |
|
10288004 (722.4-8-20-AU-A4) |
70 | 8 | 7 | 36 | 35 | 20 | 52 | 14 | AU, mit Zugring, unmontiert | 0.132 kg | 4045525586420 | ab 12,34 € |
|
10288005 (722.4-10-20-A-A4) |
70 | 10 | 7 | 36 | 35 | 20 | 52 | 14 | A, mit Zugring, montiert | 0.140 kg | 4045525586314 | ab 13,09 € |
|
10288007 (722.4-12-20-A-A4) |
70 | 12 | 7 | 36 | 35 | 20 | 52 | 14 | A, mit Zugring, montiert | 0.139 kg | 4045525586338 | ab 13,22 € |
|
10288011 (722.4-14-20-A-A4) |
70 | 14 | 7 | 36 | 35 | 20 | 52 | 14 | A, mit Zugring, montiert | 0.144 kg | 4045525586352 | ab 13,22 € |
|
10288008 (722.4-8-20-A-A4) |
70 | 8 | 7 | 36 | 35 | 20 | 52 | 14 | A, mit Zugring, montiert | 0.132 kg | 4045525586413 | ab 13,34 € |
|
10288014 (722.4-16-30-AU-A4) |
103 | 16 | 10 | 50 | 54 | 30 | 78 | 20 | AU, mit Zugring, unmontiert | 0.581 kg | 4045525586383 | ab 24,67 € |
|
10288010 (722.4-20-30-AU-A4) |
103 | 20 | 10 | 50 | 54 | 30 | 78 | 20 | AU, mit Zugring, unmontiert | 0.599 kg | 4045525586406 | ab 25,28 € |
|
10288013 (722.4-16-30-A-A4) |
103 | 16 | 10 | 50 | 54 | 30 | 78 | 20 | A, mit Zugring, montiert | 0.581 kg | 4045525586376 | ab 25,61 € |
|
10288015 (722.4-20-30-A-A4) |
103 | 20 | 10 | 50 | 54 | 30 | 78 | 20 | A, mit Zugring, montiert | 0.599 kg | 4045525586390 | ab 26,24 € |
