Produktnummer:
10276954
Herstellernummer:
7241-AL-75-EL
Hersteller:
Ganter

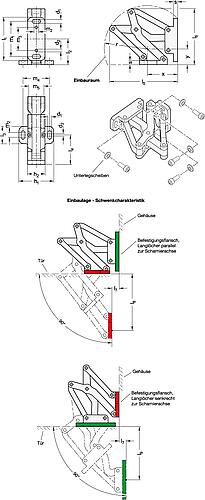

Ganter 7241-AL-75-EL Mehrgelenkscharnier, innenliegend, Öffnungswinkel 90°, Aluminium
EAN:
4045525710511
Gewicht:
0.330 kg
d1:
6.5
d2:
4
h1:
60
h2:
30
l1:
75
l2:
44.5
l3:
30
l4:
51
l5:
117.5
l6:
96.7
l7:
13.5
l8:
108
l9:
101.7
m1:
61
r:
75
s:
7
x:
52
y:
29
| Anzahl | Preis* |
|---|---|
| Bis 1 |
215,36 €
|
| Bis 2 |
193,82 €
|
| Bis 3 |
172,29 €
|
| Ab 4 |
158,69 €
|
Produktnummer:
10276954
GN 7241 Mehrgelenkscharnier, innenliegend, Öffnungswinkel 90°, Aluminium
Beschreibung
Das Mehrgelenkscharnier GN 7241 wird an Türen, Klappen und Luken innenliegend, platzsparend und vandalismussicher verbaut. Das Scharnier besitzt einen max. Öffnungswinkel von 90°, wodurch diese speziell bei Anwendungen mit großen Türblattstärken optimal geeignet sind.
Die Gehäuseaußenseiten bleiben durch Verwendung dieser Scharnierart frei von Anbauteilen, welche nicht zum Design passen oder zwecks einfacher und schneller Reinigbarkeit gänzlich vermieden werden sollen.
Mehrgelenkscharniere werden in der Regel paarweise eingesetzt. Bei höheren Belastungen, z.?B. durch große Türen, können diese durch weitere Scharniere ergänzt werden. Zur Montage werden vier verstärkte Unterlegscheiben mitgeliefert, die mit Befestigungsschrauben der Gewindegröße M6 einsetzbar sind.
Die Gehäuseaußenseiten bleiben durch Verwendung dieser Scharnierart frei von Anbauteilen, welche nicht zum Design passen oder zwecks einfacher und schneller Reinigbarkeit gänzlich vermieden werden sollen.
Mehrgelenkscharniere werden in der Regel paarweise eingesetzt. Bei höheren Belastungen, z.?B. durch große Türen, können diese durch weitere Scharniere ergänzt werden. Zur Montage werden vier verstärkte Unterlegscheiben mitgeliefert, die mit Befestigungsschrauben der Gewindegröße M6 einsetzbar sind.
Eigenschaften
| EAN: | 4045525710511 |
|---|---|
| Gewicht: | 0.330 kg |
| d1: | 6.5 |
| d2: | 4 |
| h1: | 60 |
| h2: | 30 |
| l1: | 75 |
| l2: | 44.5 |
| l3: | 30 |
| l4: | 51 |
| l5: | 117.5 |
| l6: | 96.7 |
| l7: | 13.5 |
| l8: | 108 |
| l9: | 101.7 |
| m1: | 61 |
| r: | 75 |
| s: | 7 |
| x: | 52 |
| y: | 29 |
Dokumente
1
| Variante | l1 | d2 | h2 | s | l3 | h1 | d1 | Gewicht | l6 | l9 | l2 | m1 | l5 | x | EAN | y | l8 | r | l7 | l4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10276954 (7241-AL-75-EL) |
75 | 4 | 30 | 7 | 30 | 60 | 6.5 | 0.330 kg | 96.7 | 101.7 | 44.5 | 61 | 117.5 | 52 | 4045525710511 | 29 | 108 | 75 | 13.5 | 51 | ab 150,75 € |
