Produktnummer:
10276961
Herstellernummer:
7243-AL-75-EL
Hersteller:
Ganter

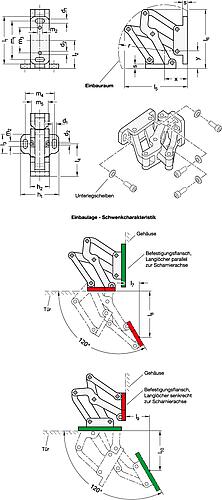

Ganter 7243-AL-75-EL Mehrgelenkscharnier, innenliegend, Öffnungswinkel 120°, Aluminium
EAN:
4045525710368
Gewicht:
0.295 kg
d1:
6.5
d2:
4
h1:
60
h2:
30
l1:
75
l10:
69.3
l2:
44.5
l3:
30
l4:
51
l5:
99
l6:
93.3
l7:
24
l8:
80.4
l9:
41.7
m1:
61
r:
73
s:
7
x:
36
| Anzahl | Preis* |
|---|---|
| Bis 1 |
217,11 €
|
| Bis 2 |
195,40 €
|
| Bis 3 |
173,69 €
|
| Ab 4 |
159,98 €
|
Produktnummer:
10276961
GN 7243 Mehrgelenkscharnier, innenliegend, Öffnungswinkel 120°, Aluminium
Beschreibung
Das Mehrgelenkscharnier GN 7243 wird an Türen, Klappen und Luken innenliegend, platzsparend und vandalismussicher verbaut. Das Scharnier besitzt einen max. Öffnungswinkel von 120°, wodurch diese eine gute Zugänglichkeit bieten und für Anwendungen mit mittleren Türblattstärken geeignet sind.
Die Gehäuseaußenseiten bleiben durch Verwendung dieser Scharnierart frei von Anbauteilen, welche nicht zum Design passen oder zwecks einfacher und schneller Reinigbarkeit gänzlich vermieden werden sollen.
Mehrgelenkscharniere werden in der Regel paarweise eingesetzt. Bei höheren Belastungen, z.?B. durch große Türen, können diese durch weitere Scharniere ergänzt werden. Zur Montage werden vier verstärkte Unterlegscheiben mitgeliefert, die mit Befestigungsschrauben der Gewindegröße M6 einsetzbar sind.
Die Gehäuseaußenseiten bleiben durch Verwendung dieser Scharnierart frei von Anbauteilen, welche nicht zum Design passen oder zwecks einfacher und schneller Reinigbarkeit gänzlich vermieden werden sollen.
Mehrgelenkscharniere werden in der Regel paarweise eingesetzt. Bei höheren Belastungen, z.?B. durch große Türen, können diese durch weitere Scharniere ergänzt werden. Zur Montage werden vier verstärkte Unterlegscheiben mitgeliefert, die mit Befestigungsschrauben der Gewindegröße M6 einsetzbar sind.
Eigenschaften
| EAN: | 4045525710368 |
|---|---|
| Gewicht: | 0.295 kg |
| d1: | 6.5 |
| d2: | 4 |
| h1: | 60 |
| h2: | 30 |
| l1: | 75 |
| l2: | 44.5 |
| l3: | 30 |
| l4: | 51 |
| l5: | 99 |
| l6: | 93.3 |
| l7: | 24 |
| l8: | 80.4 |
| l9: | 41.7 |
| l10: | 69.3 |
| m1: | 61 |
| r: | 73 |
| s: | 7 |
| x: | 36 |
Dokumente
1
| Variante | l1 | d2 | h2 | s | l3 | h1 | d1 | Gewicht | l2 | m1 | l4 | l7 | l9 | l5 | l10 | l8 | EAN | l6 | r | x | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10276961 (7243-AL-75-EL) |
75 | 4 | 30 | 7 | 30 | 60 | 6.5 | 0.295 kg | 44.5 | 61 | 51 | 24 | 41.7 | 99 | 69.3 | 80.4 | 4045525710368 | 93.3 | 73 | 36 | ab 151,98 € |
