Produktnummer:
10276968
Herstellernummer:
7247-AL-75-EL
Hersteller:
Ganter

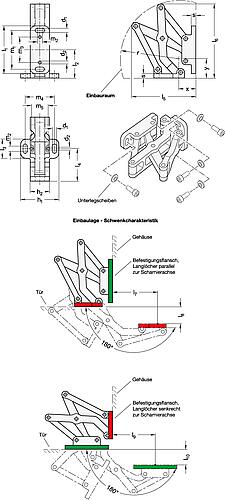

Ganter 7247-AL-75-EL Mehrgelenkscharnier, innenliegend, Öffnungswinkel 180°, Aluminium
EAN:
4045525710627
Gewicht:
0.320 kg
d1:
6.5
d2:
4
h1:
60
h2:
30
l1:
75
l10:
27
l2:
44.5
l3:
30
l4:
51
l5:
100.5
l6:
116.5
l7:
74.3
l8:
29.5
l9:
74
m1:
61
r:
93
s:
7
x:
26
y:
29
| Anzahl | Preis* |
|---|---|
| Bis 1 |
209,76 €
|
| Bis 2 |
188,78 €
|
| Bis 3 |
167,81 €
|
| Ab 4 |
154,56 €
|
Produktnummer:
10276968
GN 7247 Mehrgelenkscharnier, innenliegend, Öffnungswinkel 180°, Aluminium
Beschreibung
Das Mehrgelenkscharnier GN 7247 wird an Türen, Klappen und Luken innenliegend, platzsparend und vandalismussicher verbaut. Das Scharnier besitzt einen max. Öffnungswinkel von 180°, wodurch eine optimale Zugänglichkeit gewährleistet wird und z.?B. Fluchtwege nicht durch offenstehende Türen versperrt werden.
Die Gehäuseaußenseiten bleiben durch Verwendung dieser Scharnierart frei von Anbauteilen, welche nicht zum Design passen oder zwecks einfacher und schneller Reinigbarkeit gänzlich vermieden werden sollen.
Mehrgelenkscharniere werden in der Regel paarweise eingesetzt. Bei höheren Belastungen, z.?B. durch große Türen, können diese durch weitere Scharniere ergänzt werden. Zur Montage werden vier verstärkte Unterlegscheiben mitgeliefert, die mit Befestigungsschrauben der Gewindegröße M6 einsetzbar sind.
Die Gehäuseaußenseiten bleiben durch Verwendung dieser Scharnierart frei von Anbauteilen, welche nicht zum Design passen oder zwecks einfacher und schneller Reinigbarkeit gänzlich vermieden werden sollen.
Mehrgelenkscharniere werden in der Regel paarweise eingesetzt. Bei höheren Belastungen, z.?B. durch große Türen, können diese durch weitere Scharniere ergänzt werden. Zur Montage werden vier verstärkte Unterlegscheiben mitgeliefert, die mit Befestigungsschrauben der Gewindegröße M6 einsetzbar sind.
Eigenschaften
| EAN: | 4045525710627 |
|---|---|
| Gewicht: | 0.320 kg |
| d1: | 6.5 |
| d2: | 4 |
| h1: | 60 |
| h2: | 30 |
| l1: | 75 |
| l2: | 44.5 |
| l3: | 30 |
| l4: | 51 |
| l5: | 100.5 |
| l6: | 116.5 |
| l7: | 74.3 |
| l8: | 29.5 |
| l9: | 74 |
| l10: | 27 |
| m1: | 61 |
| r: | 93 |
| s: | 7 |
| x: | 26 |
| y: | 29 |
Dokumente
1
| Variante | l1 | d2 | h2 | s | l3 | h1 | d1 | l2 | m1 | y | l4 | r | l8 | l10 | Gewicht | l5 | l7 | x | l6 | EAN | l9 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10276968 (7247-AL-75-EL) |
75 | 4 | 30 | 7 | 30 | 60 | 6.5 | 44.5 | 61 | 29 | 51 | 93 | 29.5 | 27 | 0.320 kg | 100.5 | 74.3 | 26 | 116.5 | 4045525710627 | 74 | ab 146,83 € |
